M6II-DOUBLECONVEYOR1/7
M6II-ダブルコンベア1/7
QK03T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
33 PM06XG2 1 PLATE,LOCATING プレート位置決め FE
34 H5292A 4 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
35 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
36 H3164B 4 PLUNGER,BALL プランジャボール BSTH6A OT
37 N1084C 4 NUT,HEX ナット六角 M063ｼｭ(3ｶｸﾛ) FE
38 AA6WL03 8 PIN,BACKUP ピンバックアップ OT
40 AA7NC00 2 PLATE,BACKUP プレートバックアップ OT OPTION
40.1 PM06WG1 1 PLATE,BACKUP プレートバックアップ FE
41 PB006Y0 1 PLATE,PARTITION プレート仕切り FE
42 H5288A 3 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
43 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
44 PM06WX6 1 BLOCK,REFERENCE ブロック基準 FE
45 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
46 W1011A 3 WASHER,CONICAL ワッシャ皿 M-4-L FE
47 PM06XA3 2 PLATE,LOCATING プレート位置決め FE
48 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
49 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
50 H3164B 2 PLUNGER,BALL プランジャボール BSTH6A OT
51 N1084C 2 NUT,HEX ナット六角 M063ｼｭ(3ｶｸﾛ) FE
52 AA7ND00 2 PLATE,BACKUP プレートバックアップ OT OPTION
52.1 PM06WH1 1 PLATE,BACKUP プレートバックアップ FE
53 PB006Y0 1 PLATE,PARTITION プレート仕切り FE
54 H5288A 3 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
55 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
56 PM06WX6 1 BLOCK,REFERENCE ブロック基準 FE
57 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
58 W1011A 3 WASHER,CONICAL ワッシャ皿 M-4-L FE
59 PM06XA3 2 PLATE,LOCATING プレート位置決め FE
60 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
61 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
62 H3164B 2 PLUNGER,BALL プランジャボール BSTH6A OT
63 N1084C 2 NUT,HEX ナット 六角 M063ｼｭ(3ｶｸﾛ) FE
160
PTS-NXT2-01JE
Vol.2
This page intentionally blank.
161
PTS-NXT2-01JE
Vol.2

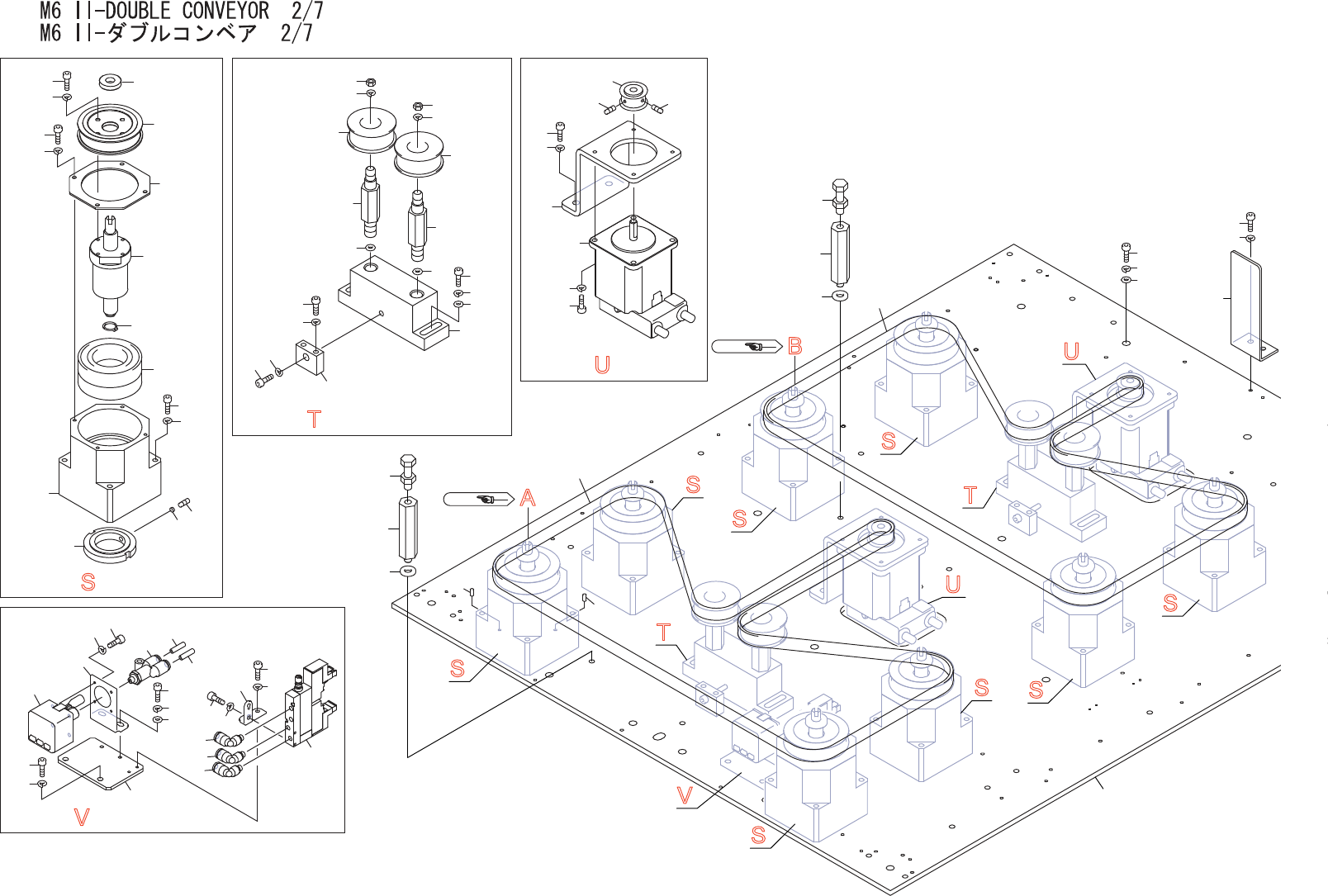

Ref.1/
A
B
Ref.1/
DETAIL
T
T
DETAIL
U
U
U
T
DETAIL
S
DETAIL
V
V
S
S
S
S
S
S
S
S
32
33
34
38
39
4
18
22
23
19
20
21
24
25
26
28
29
27
30
31
4
22
23
24
25
26
39
40
41
43
42
44
43
42
44
46
47
70
71
72
1
15
2
3
16
17
14
5
9
12
13
10
11
6
7
8
48
61
62
64
65
60
63
45
49
50
51
52
53
54
55
56
57
58
59
67
68
66
66
66
35
36
37
QK03T03
