M6II-DOUBLECONVEYOR4/7
M6II-ダブルコンベア4/7
QK03T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 K5358C 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X012 FE
79 PB90353 1 COVER,WIRING カバー配線 FE
80 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
81 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
85 AA61T01 1 HOLDER,PIN ホルダピン OT
86 AA61S04 1 HOLDER,PIN ホルダピン OT
87 H5280A 6 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
88 W1010A 6 WASHER,CONICAL ワッシャ皿 M-3-L FE
89 PB91002 1 BKT ＢＫＴ FE
90 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
91 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
92 H21924 4 PIN,PARALLEL ピン平行 ﾟ2X5AｼｭSUS OT
93 PX07531 1 SEAL,BARCODE シールバーコード PL
95 PB90362 1 RETAINER,WIRING 押え配線 FE
96 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
97 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
98 H5287A 1 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
99 W1022A 1 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M/M FE
173
PTS-NXT2-01JE
Vol.2
A
A
A
B
A
A
A
A
B
A
A
B
B
A
2
21
39
47
34
33
29
8
27
30
53
45
62
62
63
14
38
34
33
9
28
46
54
59
63
35
35
31
73
3
6
22
25
40
43
48
51
34
33
35
29
30
31
10
11
4
5
61
64
61
64
29
30
31
41
42
23
24
49
50
1
65
66
67
68
69
70
71
72
72
72
72
71
76
77
78
79
80
86
87
85
85
86
87
21.1
39.1
88
89
90
12
13
12
13
15
16
17
15
16
17
55
57
56
58
18
19
20
36
37
36
37
36
37
56
QK03T03
174
PTS-NXT2-01JE
Vol.2

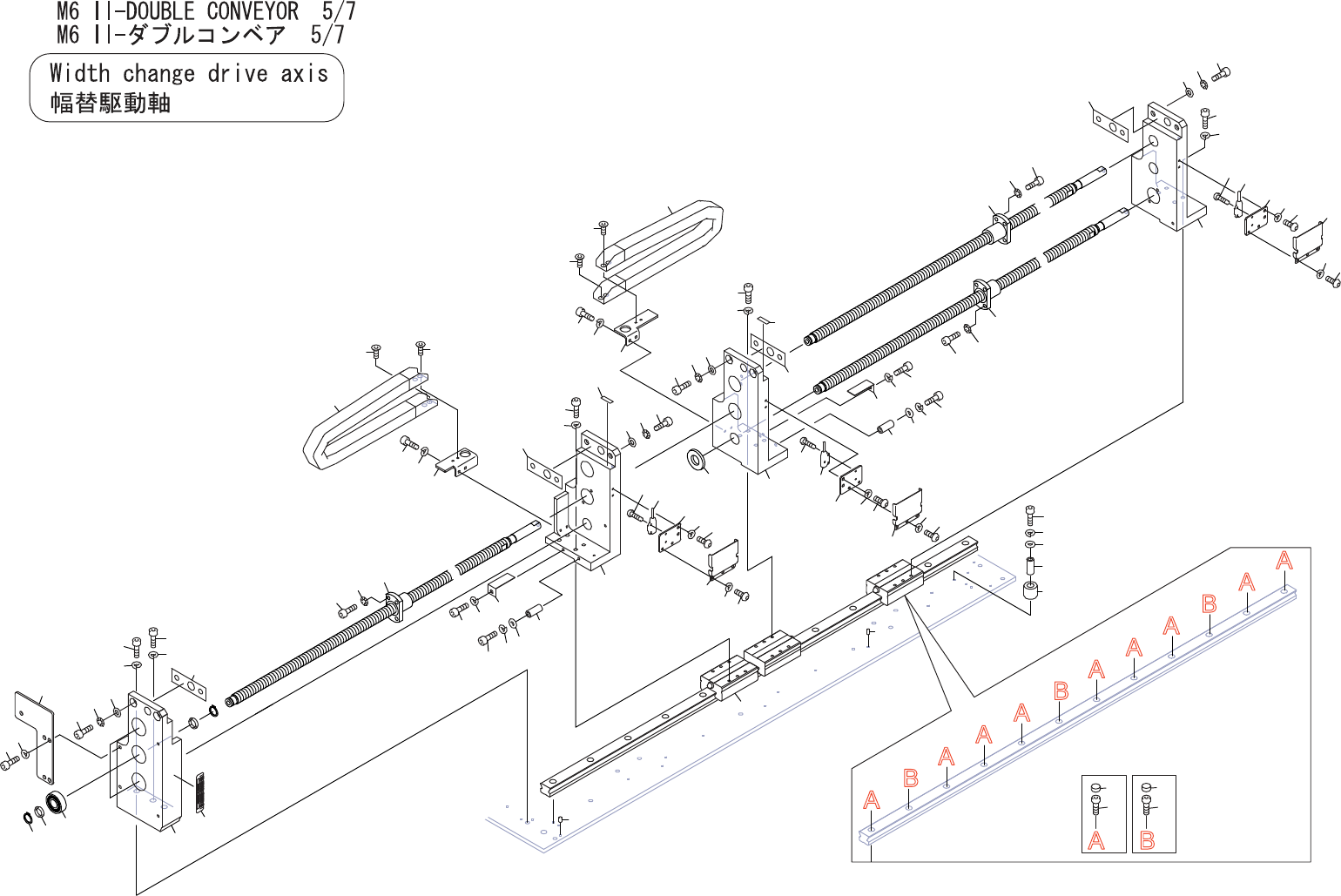

M6II-DOUBLECONVEYOR5/7
M6II-ダブルコンベア5/7
QK03T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM04XH3 1 BKT ＢＫＴ FE
3 PJ16811 1 SHEET シート OT
4 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
5 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
10 H54275 1 BOLT,HEXSOCKET ボルト六角穴 M06X030(3ｶｼﾛ) FE
11 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
12 S1031A 6 CIR-CLIP サークリップ STW10 OT
13 W10049 6 WASHER ワッシャ LRB10-1.0 OT
14 H4202Z 3 BEARING ベアリング 6900ZZ OT
15 XN00222 2 SCREW ネジ OT
16 H5506E 4 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
17 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
18 XN00232 1 SCREW ネジ OT
19 H5506E 2 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
20 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
21 PM04XL3 1 BKT ＢＫＴ FE
21.1 PS03990 1 SHEET シート OT
22 PJ16811 1 SHEET シート OT
23 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
24 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
27 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PB90393 3 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
31 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
33 PP02501 3 RETAINER,WIRING 押え配線 FE
34 K5255A 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
35 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
36 XS03381 3 SENSOR センサ OT
37 K5175T 6 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
38 PG00074 1 STOPPER ストッパ OT
39 PM04XN3 1 BKT ＢＫＴ FE
39.1 PS03990 1 SHEET シート OT
