M6II-DOUBLECONVEYOR6/7 M6 II- ダブルコ ンベア6 /7 QK03T03 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 H2096H 3 PIN,PARALLEL ピン 平行 ﾟ3X 6Bｼｭ (ｽﾃﾝﾚｽ ) OT 2 P…

100%1 / 785
W
W
A
B
A
A
A
B
A
A
A
B
A
A
A
B
W
V
DETAIL
W
DETAIL
V
14
2
21
39
47
8
28
45
33
29
73
76
82
105
74
105
75
75
105
33
34
35
34
35
78
77
9
27
106106
46
106
59
30
31
29
30
31
3
6
22
25
40
43
48
51
33
34
35
30
31
29
4
5
10
11
24
23
54
53
50
49
41
42
1
60
60
60
60
68
69
70
79
80
81
71
72
72
74
75
75
96
94
97
103
95
93
99
102
104
99
91
92
98
100
101
84
84
85
86
87
21.1
39.1
15.1
12
13
13
12
15
16
17
15
16
17
55
57
56
58
18
19
20
36
37
36
37
36
37
56
90
83
QK03T03
178
PTS-NXT2-01JE
Vol.2

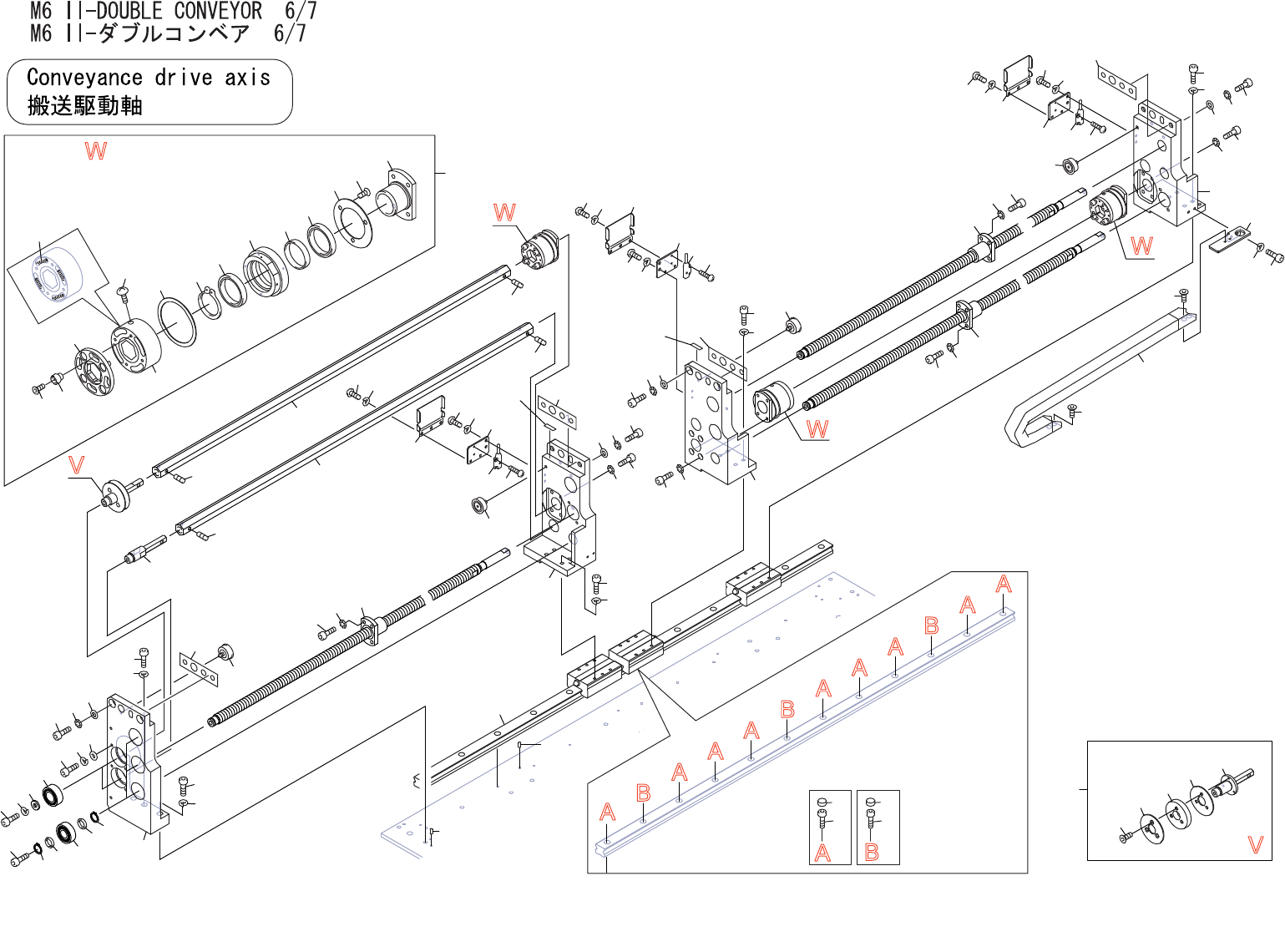

M6II-DOUBLECONVEYOR6/7
M6II-ダブルコンベア6/7
QK03T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
2 PM04XG3 1 BKT ＢＫＴ FE
3 PJ16801 1 SHEET シート OT
4 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
5 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
6 PJ12922 2 WASHER ワッシャ OT
8 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
9 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
10 H54275 1 BOLT,HEXSOCKET ボルト六角穴 M06X030(3ｶｼﾛ) FE
11 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
12 S1031A 6 CIR-CLIP サークリップ STW10 OT
13 W10049 6 WASHER ワッシャ LRB10-1.0 OT
14 H4202Z 3 BEARING ベアリング 6900ZZ OT
15 XN00222 2 SCREW ネジ OT
15.1 H52966 3 BOLT,HEXSOCKET ボルト六角穴 M05X006 FE
16 H5506E 4 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
17 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
18 XN00232 1 SCREW ネジ OT
19 H5506E 2 BOLT,HEXSOCKET ボルト六角穴 CBS4-10 FE
20 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
21 PM04XK4 1 BKT ＢＫＴ FE
21.1 PS03990 1 SHEET シート OT
22 PJ16801 1 SHEET シート OT
23 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
24 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
25 PJ12922 2 WASHER ワッシャ OT
27 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
28 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PB90393 3 BKT,SENSOR ＢＫＴセンサ FE
30 K5255T 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
31 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
33 PP02501 3 RETAINER,WIRING 押え配線 FE
34 K5255A 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
35 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
36 XS03381 3 SENSOR センサ OT
37 K5175T 6 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
39 PM04XM3 1 BKT ＢＫＴ FE
39.1 PS03990 1 SHEET シート OT
179
PTS-NXT2-01JE
Vol.2
M6II-DOUBLECONVEYOR6/7
M6II-ダブルコンベア6/7
QK03T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PJ16801 1 SHEET シート OT
41 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
42 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
43 PJ12922 2 WASHER ワッシャ OT
45 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
46 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
47 PM04XR4 1 BKT ＢＫＴ FE
48 PJ16801 1 SHEET シート OT
49 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
50 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
51 PJ12922 2 WASHER ワッシャ OT
53 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
54 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
55 XG01301 1 GUIDE,RAIL ガイドレール OT
56 K20089 12 CAP キャップ C04 OT
57 PZ09961 9 BOLT,HEXSOCKET ボルト六角穴 OT
58 H5426S 3 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
59 H2096H 5 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) FE
60 AA45L03 4 PULLEY プーリ OT
68 PB90481 1 BKT ＢＫＴ FE
69 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
70 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
71 K41620 1 FLEXIBLETRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
72 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
73 H4175A 2 BEARING ベアリング 6000ZZ OT
74 PM06366 2 SHAFT シャフト FE
75 N40930 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004 FE
76 W10872 2 WASHER ワッシャ WSSB12-5-2 OT
77 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
78 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
79 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
80 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
81 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
82 PM058N2 1 SHAFT シャフト FE
83 AA6TR02 1 PULLEY プーリ OT
84 PP02310 2 FLANGE フランジ FE
85 PZ39081 1 PULLEY プーリ OT
86 K5358C 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X012 FE
180
