M6II-DOUBLECONVEYOR7/7 M6 II- ダブルコ ンベア7 /7 QK03T03 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM058R4 2 SHAFT シャフ ト FE 2 H4175A 2 BEARING ベアリ ング 6000…

100%1 / 785
40
41
29
30
23
25
12
7
8
2
16
9
11
10
24
31
28
42
33
20
21
22
37
38
39
32
17
18
3
4
5
1
43
26
74
75
76
90
91
79
87
93
92
94
77
89
88
82
80
81
83
85
84
86
98
97
96
99
101
100
102
95
100
103
99
78
44
45
46
45
46
44
60
61
64
63
64
62
71
70
71
70
71
70
65
65
66
66
65
66
47
50
51
58
57
48
49
58
57
52
52
53
53
106
105
104
109
108
109
108
107
117
118
116
111
112
110
14
13
15
13
13
12
12
15
15
35
34
36
34
34
36
36
33
33
10.1
119
121
120
6
27
72
67
68
69
68
67
69
67
68
69
73
73
59
59
55
54
56
54
55
56
113
115
114
113.1
QK03T03
182
PTS-NXT2-01JE
Vol.2

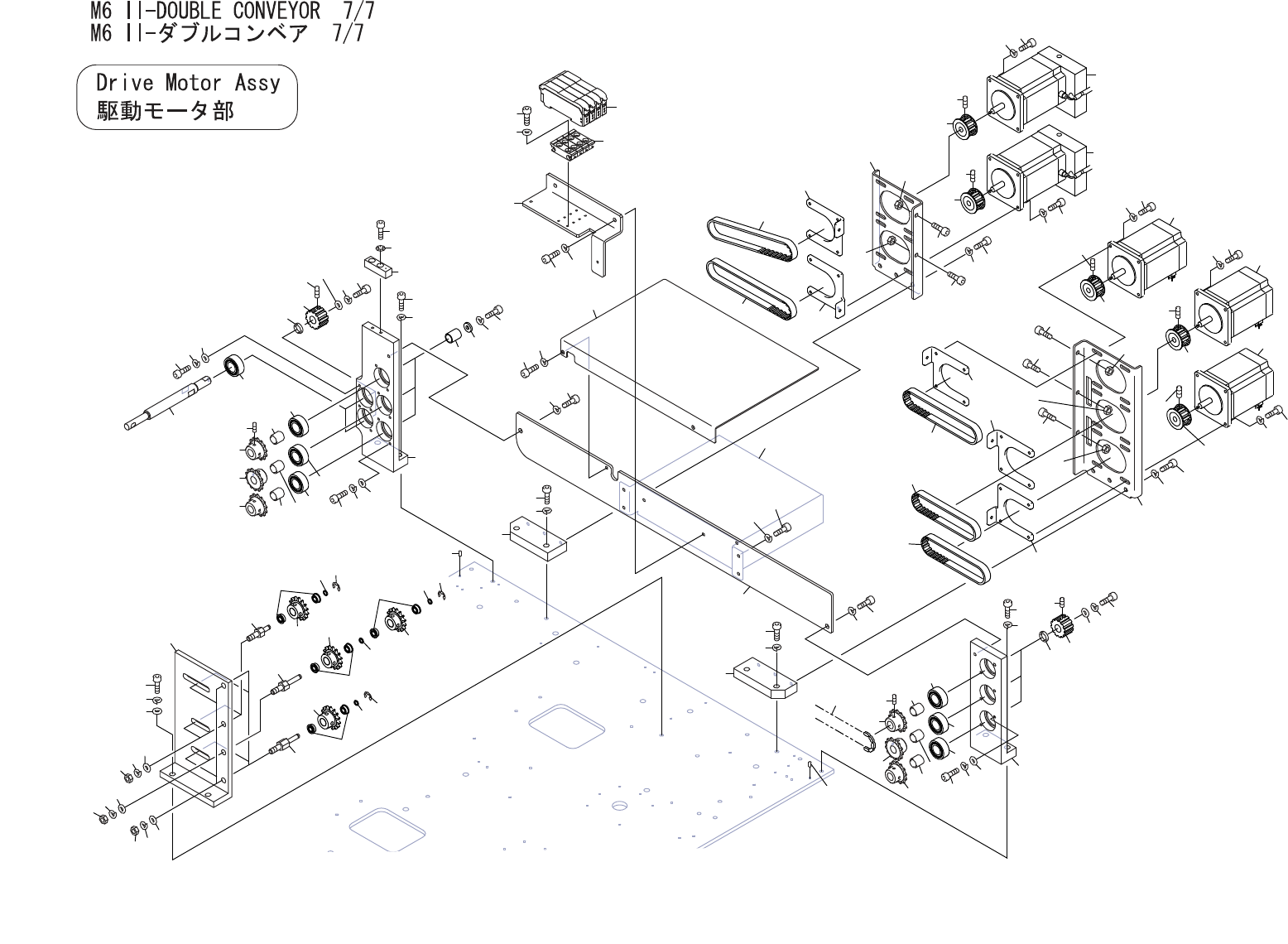

M6II-DOUBLECONVEYOR7/7
M6II-ダブルコンベア7/7
QK03T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM058R4 2 SHAFT シャフト FE
2 H4175A 2 BEARING ベアリング 6000ZZ OT
3 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
4 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
5 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
6 W1088B 2 WASHER ワッシャ WSSB13-10-3 FE
7 PZ11471 2 PULLEY プーリ OT
8 N4026A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
9 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
10 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
10.1 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
11 W10872 3 WASHER ワッシャ WSSB12-5-2 OT
12 H4175A 3 BEARING ベアリング 6000ZZ FE
13 PZ00942 3 SPROCKET スプロケット OT
14 N4026A 3 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
15 PM29232 3 COLLAR カラー FE
16 PM36933 3 COLLAR カラー FE
17 H5299A 3 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
18 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
20 H5287A 6 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
21 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
22 W1043A 6 WASHER,FLAT ワッシャ平 4W-4 FE
23 PM096T0 1 BKT ＢＫＴ FE
24 H5323A 2 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
25 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
26 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
27 W1088B 3 WASHER ワッシャ WSSB13-10-3 FE
28 PZ11471 3 PULLEY プーリ OT
29 N4026A 3 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
30 H5300A 3 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
31 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
32 W1044A 3 WASHER,FLAT ワッシャ平 4W-5 FE
33 H4175A 3 BEARING ベアリング 6000ZZ FE
34 PZ00942 3 SPROCKET スプロケット OT
35 N4026A 3 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
36 PM29232 3 COLLAR カラー FE
37 H5287A 6 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
38 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
183
PTS-NXT2-01JE
Vol.2
M6II-DOUBLECONVEYOR7/7
M6II-ダブルコンベア7/7
QK03T03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1043A 6 WASHER,FLAT ワッシャ平 4W-4 FE
40 PM04YX2 1 BKT ＢＫＴ FE
41 H5323A 2 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
42 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
43 H2096H 3 PIN,PARALLEL ピン平行 ﾟ3X6Bｼｭ(ｽﾃﾝﾚｽ) OT
44 PM31463 2 PLATE プレート FE
45 H5323A 4 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
46 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
47 PB90113 1 BKT,MOTOR ＢＫＴモータ FE
48 H5298A 3 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
49 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
50 PP00941 1 BKT,ADJUSTING ＢＫＴセリ FE
51 PP00951 1 BKT,ADJUSTING ＢＫＴセリ FE
52 H5293A 2 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
53 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
54 XM00233 2 MOTOR,STEPPING モータステッピング OT
55 H5289A 8 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
56 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
57 PZ05392 2 PULLEY プーリ OT
58 N4027A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
59 H45204 2 BELT,TIMING ベルトタイミング 288-3GT-9 OT
60 PB90123 1 BKT,MOTOR ＢＫＴモータ FE
61 H5298A 3 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
62 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
63 PP00941 1 BKT,ADJUSTING ＢＫＴセリ FE
64 PP00951 2 BKT,ADJUSTING ＢＫＴセリ FE
65 H5293A 3 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
66 N10796 3 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
67 XM00242 3 MOTOR,STEPPING モータステッピング OT
68 H5289A 12 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
69 W1022A 12 WASHER,LOCK ワッシャスプリング 4M/M FE
70 PZ05392 3 PULLEY プーリ OT
71 N4027A 6 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
72 H45203 1 BELT,TIMING ベルトタイミング 225-3GT-9 OT
73 H45202 2 BELT,TIMING ベルトタイミング 213-3GT-9 OT
74 T2026G 3 CHAIN チェーン RS25NP190ﾘﾝｸ OT
75 PM057M1 1 BKT ＢＫＴ FE
76 H5322Z 2 BOLT,HEXSOCKET ボルト六角穴 M06X016 FE
