H12HSHEAD2/2
H12HSヘッド2/2
QK90806
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
40 PB93583 1 BKT,SENSOR ＢＫＴセンサ FE
41 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
42 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
43 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
44 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT SET
45 H5264T 4 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
46 PM064M1 1 ARM アーム FE
47 H5265A 1 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
48 PH00907 1 ARM アーム FE
49 PM46182 1 PIN ピン FE
50 PZ04721 1 SPRING,TORSION スプリングネジリ FE
51 W1039K 1 WASHER,FLAT ワッシャ平 2.5M/M(ｽﾃﾝﾚｽ) FE
52 S1003D 1 CIR-CLIP サークリップ ST-EW-2(3ｶｼﾛ) OT
53 PM04565 2 PIN,ROLLER ピンローラ FE
54 PM04574 2 ROLLER ローラ FE
55 PM04552 2 COLLAR カラー FE
56 N1074Z 2 NUT,HEX ナット六角 M2.5ｽﾃﾝﾚｽ FE
57 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
58 S4029E 1 SENSOR センサ PM-Y44P OT
59 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
60 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
61 PB00MT0 1 BKT,MOTOR ＢＫＴモータ AL
62 PP00171 1 NUT ナット FE
63 XM00821 1 MOTOR,STEPPING モータステッピング OT
64 K5169R 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.6X005 FE
65 H5275A 3 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
66 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
67 W1042A 3 WASHER,FLAT ワッシャ平 4W-3 FE
68 PB09784 1 BKT ＢＫＴ FE
69 K5169M 2 SCREW,C/RCOUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
56
PTS-NXT2-01JE
Vol.1
This page intentionally blank.
57
PTS-NXT2-01JE
Vol.1
49
25
30
29
28
35
34
18
19
19.1
20
21
22
24
23
8
9
10
11
5
3
7
6
25.1
25.1
26
27
45
47
48
46
1
31
32
33
37
41
40
42
43

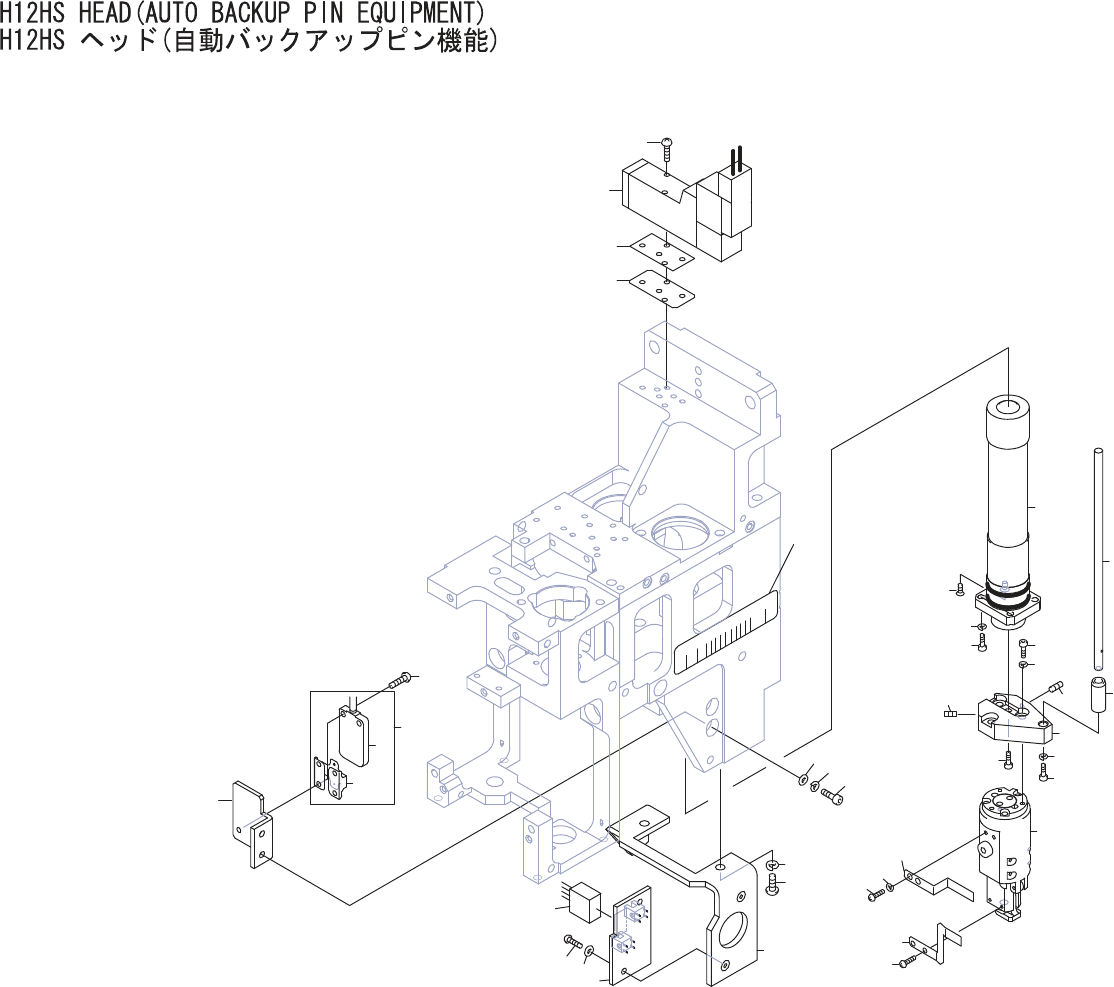

QK30308
