M3II-DEVICEPALLET(PALLETWITHBUCKET)1/2 M3 II- デバイス パレッ ト(バケ ット付き パレッ トタイプ ) 1/2 QK03L01 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA7GX01 1 PALLET…

100%1 / 785
K
I
J
H
H
I
F
G
14
15
15
18
19
19
27
20
21
16
17
27
22
28
29
29
25
26
26
25
28
29
29
24
23
23
24
32
38.1
38.2
38.3
38.1
38.2
38.3
34
39
41
39
35
38
40
37
34
38
40
36
36
34
34
34
33
33
37
37
37
37
2
1
10
30
11
12
13
31
QK03L01
24
PTS-NXT2-01JE
Vol.3

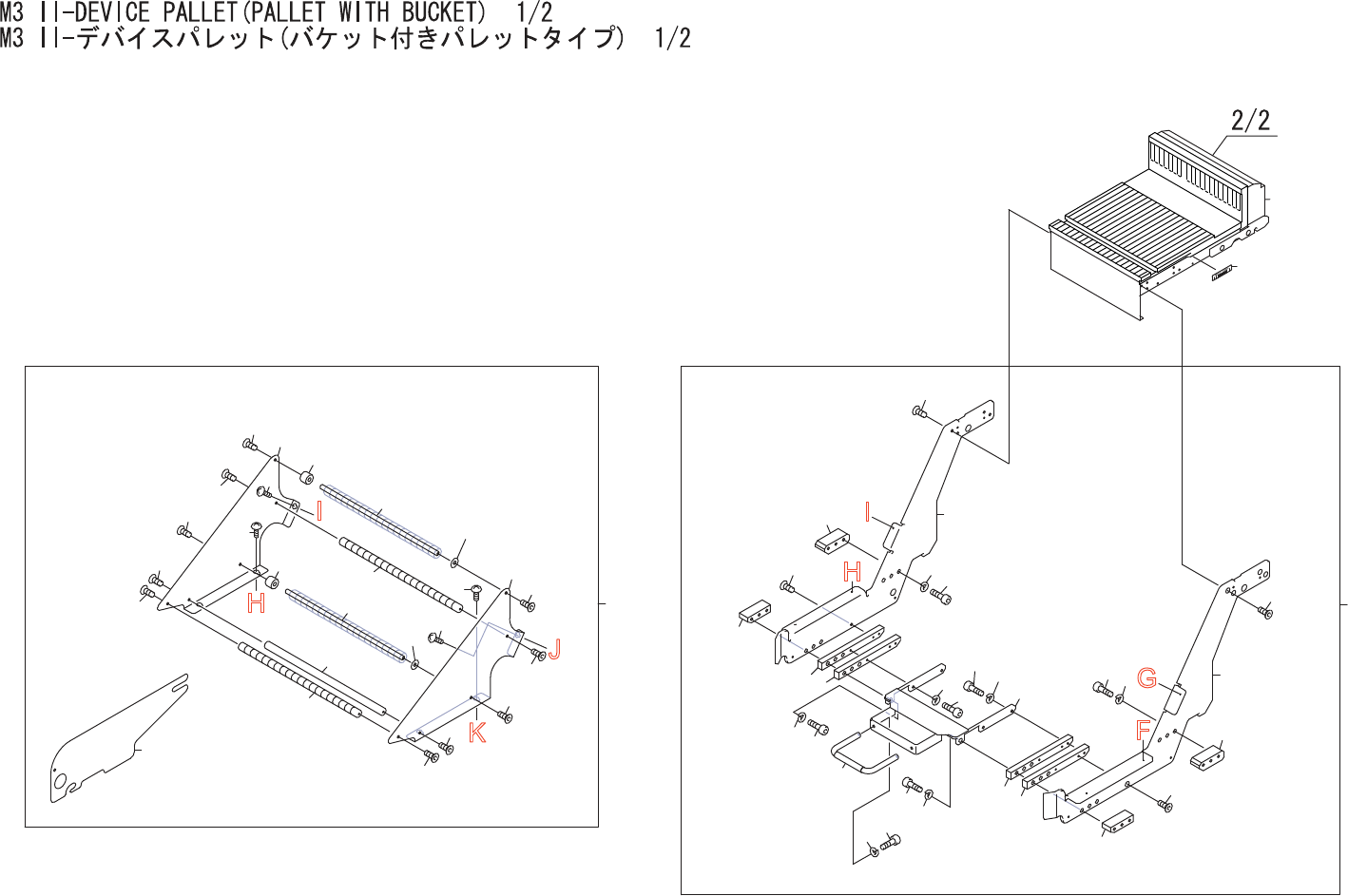

M3II-DEVICEPALLET(PALLETWITHBUCKET)1/2
M3II-デバイスパレット(バケット付きパレットタイプ)1/2
QK03L01
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA7GX01 1 PALLET パレット OT
2 PX07991 1 SEAL,BARCODE シールバーコード OT
10 AA40X04 1 ARM,CLAMP アームクランプ OT
11 AA7ZH00 1 HANDLE 取手 OT
12 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
13 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
14 PB59503 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
16 H5341A 3 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
17 W1025A 3 WASHER,LOCK ワッシャスプリング 8M/M FE
18 PB59514 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
20 H5341A 3 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
21 W1025A 3 WASHER,LOCK ワッシャスプリング 8M/M FE
22 PB63266 1 BKT,CONNECTING ＢＫＴツナギ FE
23 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
24 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
25 H5346A 6 BOLT,HEXSOCKET ボルト六角穴 M08X045 FE
26 W1025A 6 WASHER,LOCK ワッシャスプリング 8M/M FE
27 PM53733 2 BLOCK ブロック FE
28 PM91652 2 BLOCK ブロック FE
29 PM91662 4 BLOCK ブロック FE
30 AA40S07 1 HOLDER,REEL ホルダリール OT
31 PB48703 10 PLATE,PARTITION プレート仕切り FE
32 PB57242 1 COVER,SIDE カバーサイド AL
33 K5172L 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
34 K5359E 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
35 PB57252 1 COVER,SIDE カバーサイド AL
36 K5172L 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
37 K5359E 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
38 PH01151 40 ROLLER ローラ OT
38.1 PB71681 2 SPACER スペーサ FE t=0.5,INT
38.2 PB71691 2 SPACER スペーサ FE t=1.0,INT
38.3 PB71701 2 SPACER スペーサ FE t=2.0,INT
39 PM44624 2 SHAFT シャフト AL
40 PM44644 2 SHAFT シャフト FE
41 PM53083 1 BAR バー FE
25
