M6II-DEVICEPALLET(PALLETWITHBUCKET)2/2 M6 II- デバイス パレッ ト(バケ ット付き パレッ トタイプ ) 2/2 QK03N02 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM78055 1 PALLE…

100%1 / 785
A
A
B
B
6
7
5
8
13
14
15
16
14
21
22
26
27
28
27
28
33
34
35
36
37
38
38
44
46
45
51
52
56
57
58
43
44
59
60
60
61
61
65
66
67
68
69
62
37.1
20
20.1
50
50.1
12
12
42
42
29
103
102
103
100
100
99
98
104
92
75
75
76
76
75
76
80
71
79
78
84
83
82
93
94
101
100
100
96
97
86
72
73
74
77
81
32
95
102
103
85
1
65.1
32.1
106
107
109
108
110
111
112
113
114
115
116
117
119
118
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
133
134
135
136
137
138
141
142
139
140
143
105
17
29.1
17
19
18
29.3
29.2
23
24
25
47
62.1
47
48
49
62.3
62.2
48
49
55
53
54
85.1
19
18
QK03N02
44
PTS-NXT2-01JE
Vol.3

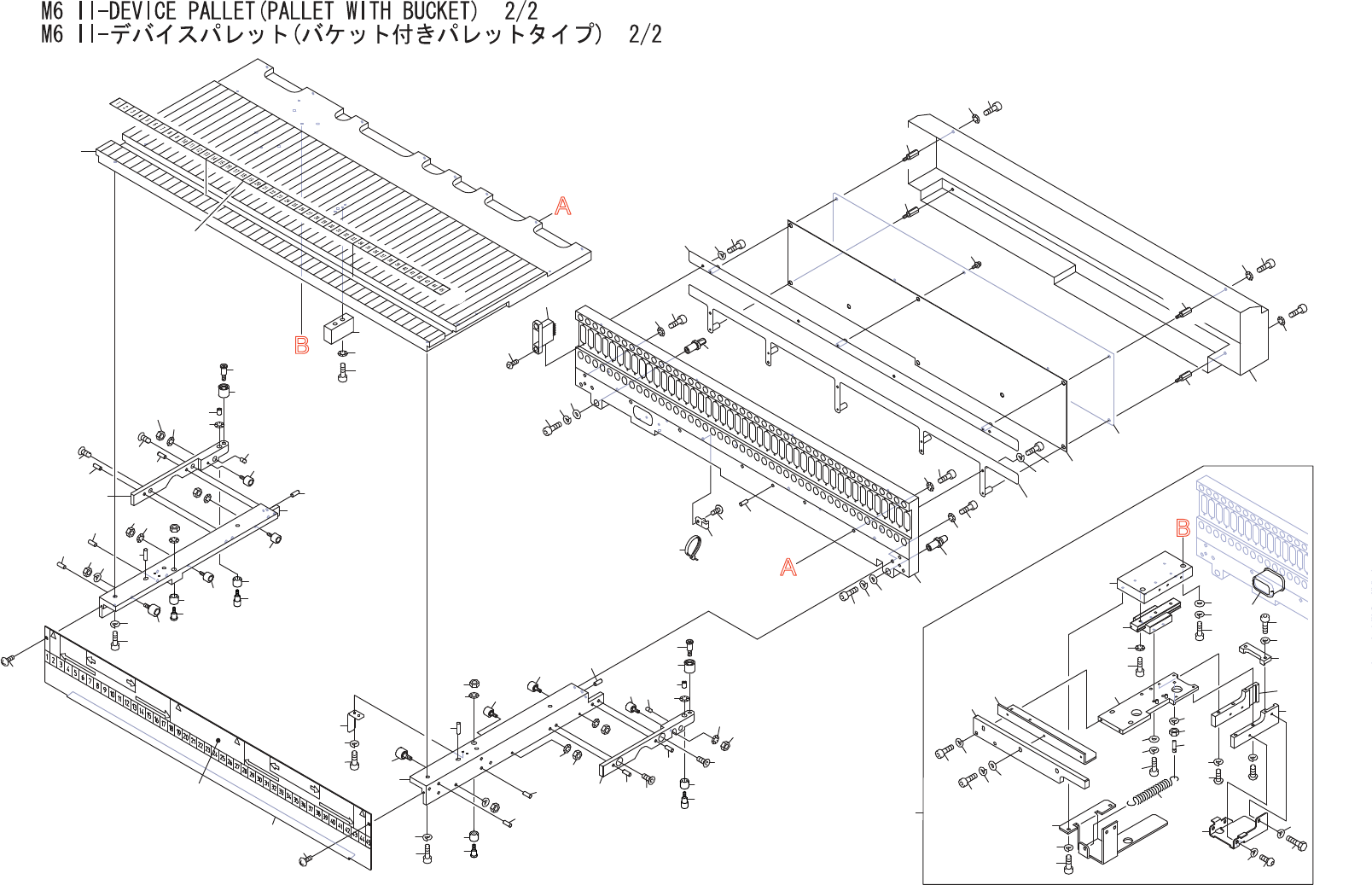

M6II-DEVICEPALLET(PALLETWITHBUCKET)2/2
M6II-デバイスパレット(バケット付きパレットタイプ)2/2
QK03N02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM78055 1 PALLET パレット FE
5 PM11906 1 BLOCK ブロック FE
6 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
7 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
8 PX02082 1 NAMEPLATE 銘板 PL
12 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
13 PM04TB2 1 BKT,RAIL ＢＫＴレール FE
14 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) FE
15 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
16 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
17 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
18 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
19 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN,ROLLER ピンローラ FE
21 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
22 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
23 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
24 N10796 1 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
25 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
26 PM91722 1 BAR,GUIDE バーガイド FE
27 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
28 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
29.2 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
29.3 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
32 PM26721 1 ROLLER ローラ FE
32.1 PM02DE1 1 PIN,ROLLER ピンローラ FE
33 PM02503 1 NUT ナット FE
34 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
35 PM02352 1 PIN,ROLLER ピンローラ FE
36 PM02422 1 ROLLER ローラ PL
37 PB02TH0 1 COVER カバー FE
37.1 PX09151 1 NAMEPLATE 銘板 PL
38 K5171S 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
42 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
43 PM04TA2 1 BKT,RAIL ＢＫＴレール FE
45
PTS-NXT2-01JE
Vol.3
M6II-DEVICEPALLET(PALLETWITHBUCKET)2/2
M6II-デバイスパレット(バケット付きパレットタイプ)2/2
QK03N02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
45 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
46 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
47 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
48 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
49 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
50 PM26721 1 ROLLER ローラ FE
50.1 PM51371 1 PIN,ROLLER ピンローラ FE
51 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
52 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
53 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
54 N10796 1 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
55 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
56 PP01864 1 DOG ドッグ FE
57 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
58 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 PM91712 1 BAR,GUIDE バーガイド FE
60 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
61 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
62 PM86771 1 PIN ピン FE
62.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
62.2 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
62.3 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
65 PM26721 1 ROLLER ローラ FE
65.1 PM02DE1 1 PIN,ROLLER ピンローラ FE
66 PM02503 1 NUT ナット FE
67 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
68 PM02352 1 PIN,ROLLER ピンローラ FE
69 PM02422 1 ROLLER ローラ PL
71 PM78143 1 PLATE プレート FE
72 S2025A 4 SHEET シート CTAM1 PL
73 K5172M 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
74 H1140A 4 BAND,TIE バンド結束 T18R PL
75 H5291A 11 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
76 W1011A 11 WASHER,CONICAL ワッシャ皿 M-4-L FE
77 PM35443 1 PIN,ROUND ピン丸 FE
78 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
79 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
46
PTS-NXT2-01JE
Vol.3
