49
PTS-NXT2-01JE
Vol.3
B
B
A
A
C
D
D
D
C
C
1
1
4
5
6
16
19
55
67
68
69
66
90
55
10
31
95
95
44
90
90
11
34
39
40
40.1
90
96
97
64
64
98
99
37
20
21
2
27
65
66
47
48
3
7
2
22
56
106
107
108
56
70
57
57
44
3
27
65
103
104
102
28
29
30
28
29
30
51
52
53
54
54.1
53
54
54.1
90
90
75
76
75
76
71
72
73
15
14
67
68
69
50
49
56
57
56
57
22
22
23
24
25
18
17
10
11
91
94
93
92
32
33
46
45
46
45
103
104
9
8
42
43
43.1
36
36.1
37.1
37.2
36.2
38
41
35
36
35
90
108
109
105
102
106
107
105
23
24
23
24
25
23
24
25
25
90
90
90
109
23
24
25
23
24
25
22
22
109
109
109
109
7.1
7.2
7.2
22
13
13.2
13.1
13.3
74
74
12
82
79
79
80
80
81
81
79
79
79
84
84
83
83
79
83
84
83
84
83
84
83
84
79
85
85
87
87
86
86
84
83
101
101
101
101
101
101
101
101
79
79
79
12
82
79
79
84
83
58
58.1
58.2
59
58
59
59.1
59.2
59.1
59.2
58.1
58.2
AA0CZ21
50
PTS-NXT2-01JE
Vol.3

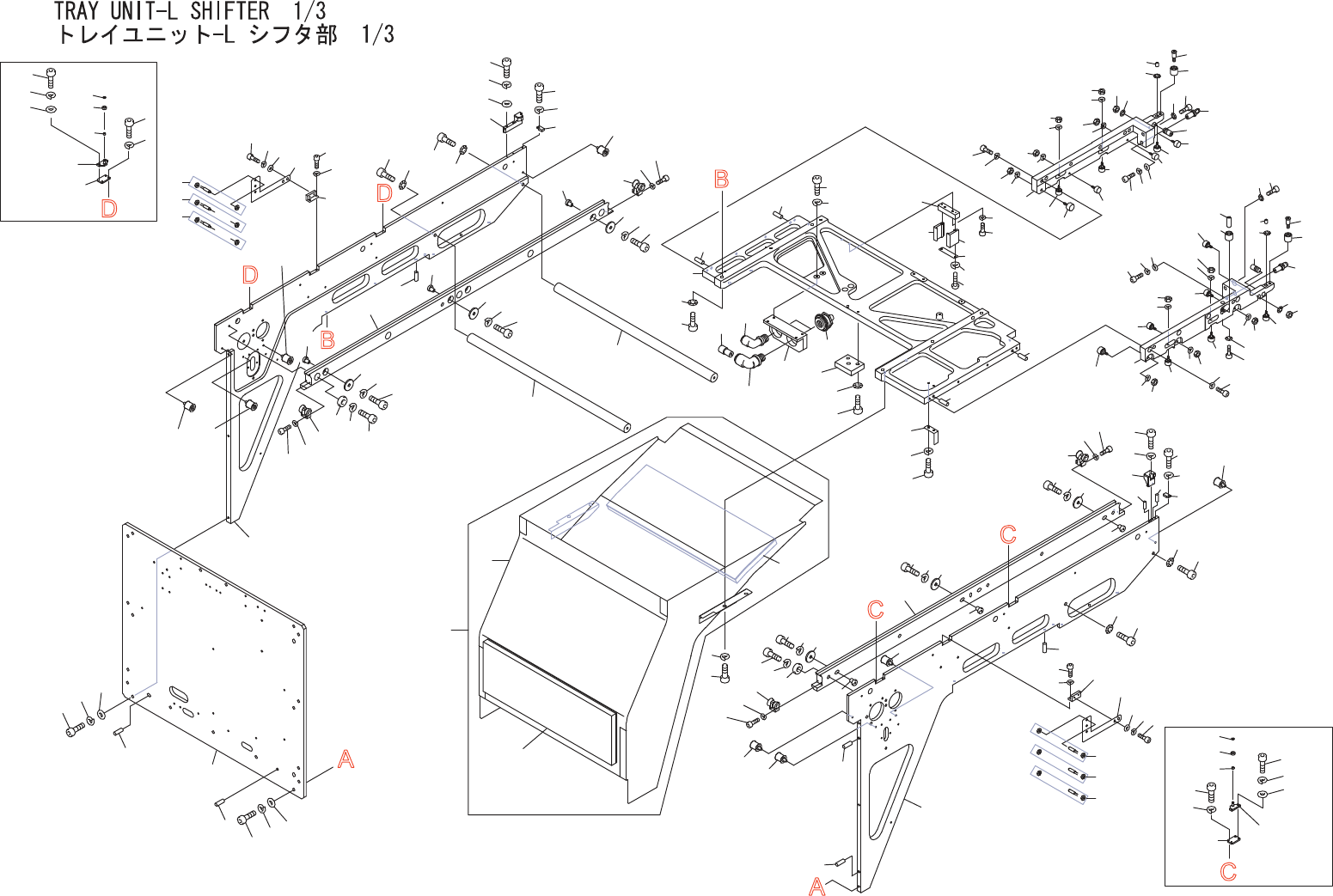

TRAYUNIT-LSHIFTER1/3
トレイユニット-Lシフタ部1/3
AA0CZ21
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB15302 4 PLATE プレート FE
2 H5266A 8 BOLT,HEXSOCKET ボルト六角穴 M02X006 FE
3 W1020A 8 WASHER,LOCK ワッシャスプリング 2M/M FE
4 PB45251 1 DOG ドッグ FE
5 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
6 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
7 AA46Z05 1 CHUTE,DISCHARGE シュート排出 OT
7.1 PB69744 1 CHUTE,DISCHARGE シュート排出 FE
7.2 PZ27451 2 SEAL シール OT
8 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
9 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
10 PM02351 2 PIN,ROLLER ピンローラ FE
11 PM02421 2 ROLLER ローラ PL
12 PM02502 2 NUT ナット FE
13 PM02614 1 PLATE プレート FE
13.1 K5232A 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X035ﾆｯｹﾙﾒｯｷ FE
13.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
13.3 PM76370 1 PLATE プレート FE
14 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
15 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
16 PM14483 1 BKT ＢＫＴ FE
17 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
18 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
19 PM14491 1 BKT ＢＫＴ FE
20 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
21 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
22 PM26260 6 PIN,ECCENTRIC ピン偏心 FE
23 H5274A 6 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
24 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
25 PB35231 6 WASHER ワッシャ FE
27 PM26321 4 PIN ピン FE
28 H5266A 8 BOLT,HEXSOCKET ボルト六角穴 M02X006 FE
29 W1020A 8 WASHER,LOCK ワッシャスプリング 2M/M FE
30 W1039D 8 WASHER,FLAT ワッシャ平 M2X0.3X5(ﾐｶﾞｷﾏﾙ) FE
31 PM69331 1 BLOCK,LOCATING ブロック位置決め FE
32 H5268K 1 BOLT,HEXSOCKET ボルト六角穴 M02X015 FE
33 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
34 PM06SN1 1 BKT,LOCATING ＢＫＴ位置決め FE
