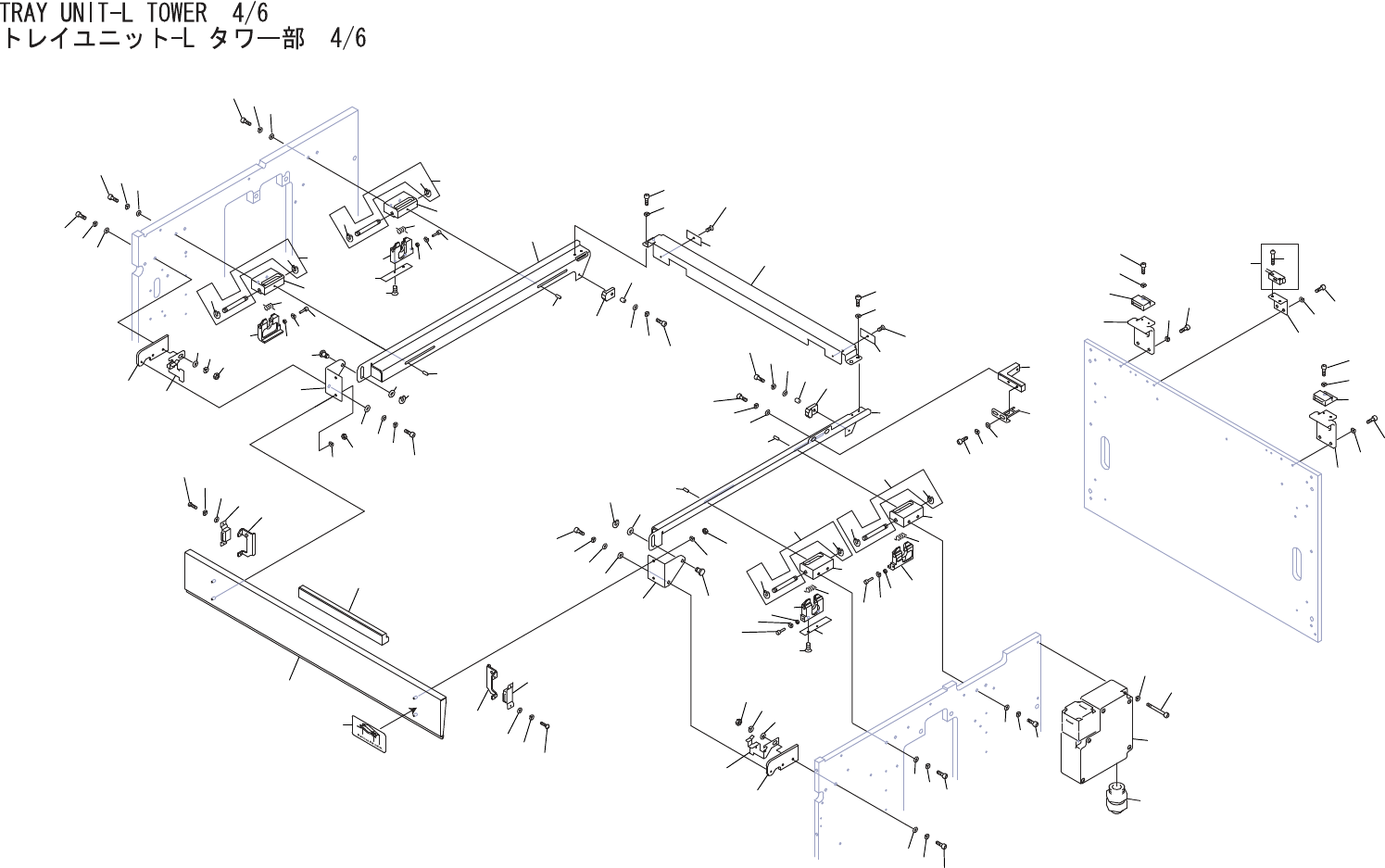

TRAYUNIT-LTOWER4/6 トレ イユニッ ト-L タワー 部4 /6 AA1ZR19 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB42380 1 COVER カバー FE 2 PB16210 1 BKT ＢＫＴ FE 3 PM28842 2…

100%1 / 785
24
1
81
50
2
3
4
6
6
8
9
10
11
7
7
5
12
13
61
13
14
15
40
41
42
15
16
16
17
17
51
62
63
64
3
18
19
20
21
22
19
20
21
22
65
66
4
8
9
10
11
5
52
77
52
67
68
69
70
53
61
36
36.1
36.1
24
71
37
25
25
26
26
27
27
28
28
23
23
24
24
29
34
35
38
37
38
39
43
44
45
46
53
51
56
57
56
58
58
57
52.1
61
61
62
63
64
62
63
64
62
63
64
67
73
74
75
76
68
69
70
72
74
75
76
54
55
55
54
55
55
52.1
53
51
56
58
57
54
55
55
51
53
56
57
58
54
55
55
78
79
80
47.1
14
30
31
47
48
49
AA1ZR19
80
PTS-NXT2-01JE
Vol.3
TRAYUNIT-LTOWER4/6
トレイユニット-Lタワー部4/6
AA1ZR19
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB42380 1 COVER カバー FE
2 PB16210 1 BKT ＢＫＴ FE
3 PM28842 2 PIN ピン FE
4 W1050A 2 WASHER,FLAT ワッシャ平 5M/MX1.0X10(1W-5) FE
5 S1022A 2 CIR-CLIP サークリップ ST-EW-4 OT
6 N1076A 4 NUT,HEX ナット六角 M3P=0.5 FE
7 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
8 W1097R 2 WASHER ワッシャ SSWA5-3 FE
9 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
10 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
11 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
12 PB31171 1 RAIL レール FE
13 PG00810 2 STOPPER ストッパ PL
14 S3060F 2 SPACER スペーサ CF-304ZE OT
15 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
16 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
17 W1040A 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7 FE
18 PB20061 1 BKT ＢＫＴ FE
19 M10135 2 MAGNETCATCH マグネットキャッチ TL-98S OT
20 K5175R 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X004ｽﾃﾝﾚｽ OT
21 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
22 W1039A 4 WASHER,FLAT ワッシャ平 2M/M FE
23 PB16463 2 BKT ＢＫＴ FE
24 M1011L 2 MAGNETCATCH マグネットキャッチ TL-105S OT
25 H5268T 4 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
26 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
27 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
28 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PB16482 1 BKT ＢＫＴ FE
30 S31410 1 SW,PHOTOELECTRIC ＳＷ光電 UM-Z3SVP OT
31 . 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.6X012 FE ACC-30
34 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
35 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
36 PB16494 1 BKT,ARM ＢＫＴアーム FE
36.1 K5169A 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.5X004(ｽﾃﾝﾚｽ) OT
37 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
38 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
39 PM28923 1 BKT ＢＫＴ FE
81
PTS-NXT2-01JE
Vol.3
TRAYUNIT-LTOWER4/6
トレイユニット-Lタワー部4/6
AA1ZR19
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
41 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
42 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
43 PB92691 1 KEY キー FE
44 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
45 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
46 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
47 S31935 1 SW,LIMIT ＳＷリミット D4NL-1HFG-B OT
47.1 N2029Z 1 NIPPLE ニップル STR13.5 OT
48 H5295A 3 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
49 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
50 PG00800 1 PLATE,RUBBER プレートゴム PL
51 PM55902 4 BKT ＢＫＴ FE
52 PM008M1 2 BLOCK ブロック FE
52.1 PM55916 2 HOLDER 受け FE
53 PZ10461 4 SPRING,TORSION スプリングネジリ FE
54 H2186X 4 PIN ピン CCGH5-36 OT
55 S1022A 8 CIR-CLIP サークリップ ST-EW-4 OT ACC-54
56 PM55921 4 COLLAR カラー FE
57 K1089R 4 CAMFOLLOWER カムフォロア CFS2.5-A OT
58 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
61 H21925 4 PIN,PARALLEL ピン平行 ﾟ2X6Aｼｭ FE
62 H5290A 8 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
63 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
64 W1041A 8 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
65 PB20071 1 BKT ＢＫＴ FE
66 PB16220 1 BKT ＢＫＴ FE
67 PB16191 2 PLATE プレート FE
68 H5291B 4 BOLT,HEXSOCKET ボルト六角穴 M04X018ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
69 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
70 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
71 PB31181 1 RAIL レール FE
72 PM00TK3 1 PLATE,GUIDE プレートガイド FE
73 PM00TL3 1 PLATE,GUIDE プレートガイド FE
74 N1081T 4 NUT,HEX ナット六角 M43ｼｭ FE
75 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
76 W1041A 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
77 PB68301 1 PLATE プレート FE
82
PTS-NXT2-01JE
Vol.3
