TRAYUNIT-LREMOVER(Automaticremovalofusedtraysissupported)1/2 トレ イユニッ ト-L リムー バ(段 積み時 空トレ イ自動 排出対応 ) 1/2 AA4KM14 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品…

100%1 / 785
A
A
B
B
C
C
D
E
E
D
AA3WK17
1
10
11
12
13
14
117
118
119
120
121
121
122
123
15
16
17
21
21
23
24
25
26
27
28
29
30
31
31
32
33
33
34
34
32
33
33
32
32
30
2
3
2
3
2
3
2
116
3
34
34
35
36
37
37
38
38
39
40
40
41
41
41
41
42
42
42
42
43
44
44
45
45
50
53
54
53
54
53
54
56
58
59
60
61
62
63
61.1
62
63
64
65
66
67
67.1
67.2
68
69
70
71
72
73
73
75
76
77
78
79
80
83
84
85
85
86
86
87
88
87
88
89
90
91
92
93
94
94
95
95
96
101
81
82
105
107
108
109
110
111
112
113
101
57
57
37
37
35
35
35
34
34
34
34
34
34
34
34
34
34
81
82
115
18
22
22
4
5
19
20
106
102
103
104
74
47
48
49
46
99
100
97
98
6
7
8
9
AA4KM14
118
PTS-NXT2-01JE
Vol.3

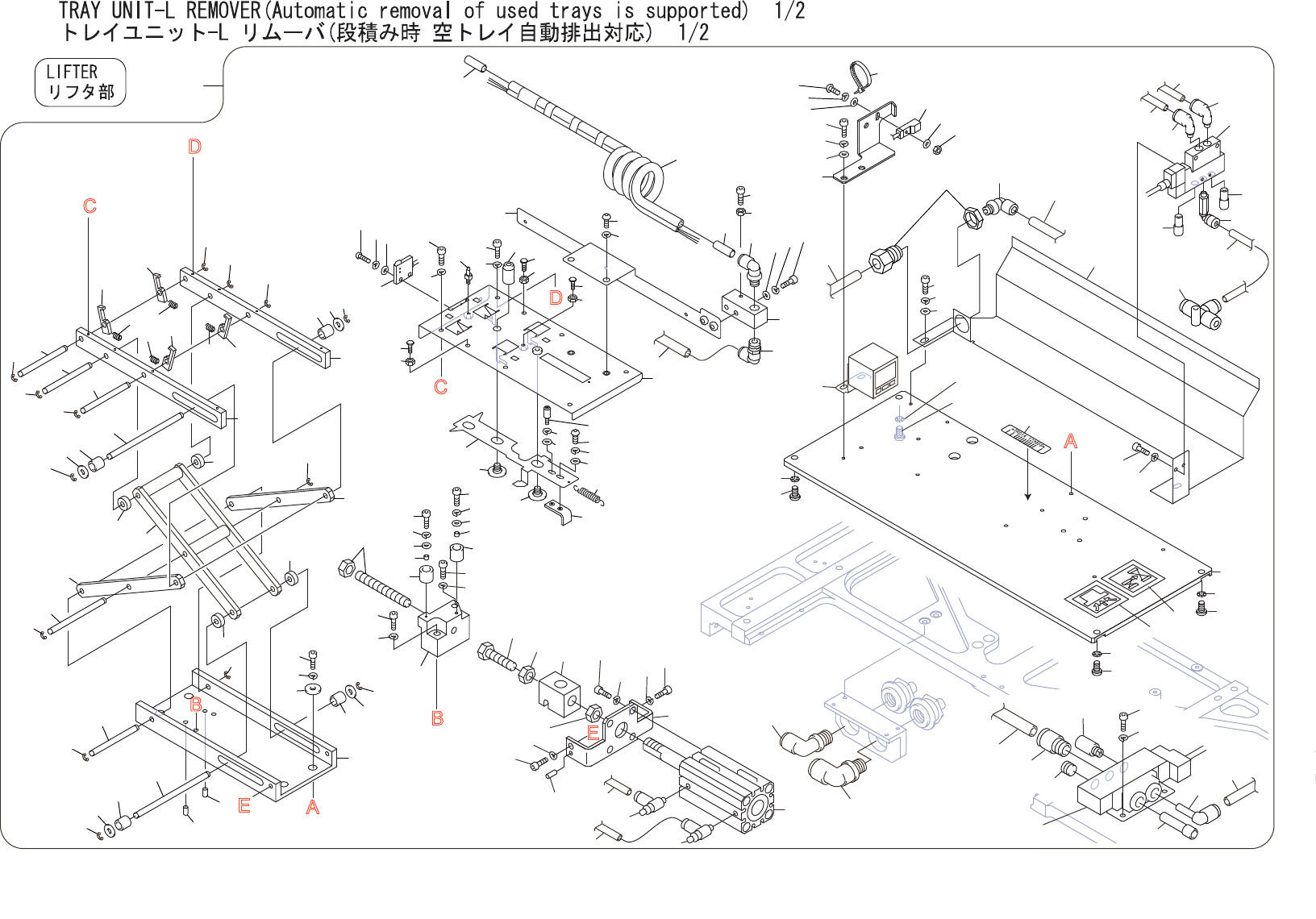

TRAYUNIT-LREMOVER(Automaticremovalofusedtraysissupported)1/2
トレイユニット-Lリムーバ(段積み時空トレイ自動排出対応)1/2
AA4KM14
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM96570 1 PLATE プレート AL
2 H5506T 4 BOLT,HEXSOCKET ボルト六角穴 CBSS5-10 OT
3 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
4 PZ12810 1 SEAL シール PL
5 PZ12820 1 SEAL シール PL
6 A10405 1 AMPLIFIER アンプ PSE305-MLAC OT
7 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
8 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
9 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
10 PB62952 1 COVER カバー FE
11 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
12 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
13 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
14 Y3066Z 1 UNION ユニオン KQ2E08-01 OT
15 Y3126A 1 UNION,ELBOW ユニオンエルボ KSL08-01S OT
16 PZ26080 1 TUBE チューブ OT
17 PZ08180 1 TUBE チューブ OT
18 H1337C 1 VALVE,SOL バルブＳＯＬ SY3120-5LO-M5 OT
19 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
20 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
21 Y3079N 2 UNION,ELBOW ユニオンエルボ KQ2L06-M5 OT
22 S1058A 2 SILENCER サイレンサ AN120-M5 OT
23 A4126A 1 ELBOW エルボ KJW06-M5 OT
24 PZ06580 1 TUBE チューブ OT
25 Y3071T 1 UNION ユニオン KQ2T08-06 OT
26 PM96582 1 BASE ベース FE
27 W10614 4 WASHER,FLAT ワッシャ平 WSSB14-5-2 OT
28 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
29 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
30 H2093B 2 PIN,PARALLEL ピン平行 ﾟ4X8Aｼｭ(M6) FE
31 PM96653 2 SHAFT,PIVOT シャフト支点 FE
32 K1322T 4 COLLAR カラー LRT5710 FE
33 W1110A 4 WASHER ワッシャ WASM12-5-1 FE
34 S1022A 14 CIR-CLIP サークリップ ST-EW-4 FE
35 PM96641 4 SHAFT,PIVOT シャフト支点 FE
36 PM99481 1 LINK リンク FE
37 W10974 4 WASHER ワッシャ TWSSM12-5-4.5 OT
38 PM96610 2 LEVER レバー FE
119
PTS-NXT2-01JE
Vol.3
TRAYUNIT-LREMOVER(Automaticremovalofusedtraysissupported)1/2
トレイユニット-Lリムーバ(段積み時空トレイ自動排出対応)1/2
AA4KM14
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 PM99490 1 SHAFT,PIVOT シャフト支点 FE
40 PM96621 2 RAIL レール FE
41 PB62930 4 HOOK フック FE
42 S30191 4 SPRING スプリング WF5-15 OT
43 PB85541 1 PLATE プレート FE
44 H5274A 6 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
45 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
46 S4032N 1 SENSOR センサ UM-R3TVP OT
47 K5175W 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X006ｽﾃﾝﾚｽ FE
48 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
49 W1039A 2 WASHER,FLAT ワッシャ平 2M/M FE
50 PM042C0 1 PIN ピン FE
53 PZ33410 3 BOLT,HEX ボルト六角 FE
54 N10812 3 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
56 PJ10971 1 GUIDE ガイド PL
57 PM96670 2 PIN,ROLLER ピンローラ FE
58 PB69660 1 PLATE プレート FE
59 S32598 1 SPRING スプリング AWU6-20 OT
60 PB32591 1 HOOK フック FE
61 K5256A 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
61.1 PM00GB0 1 BOLT ボルト FE
62 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
63 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
64 PB62941 1 BKT ＢＫＴ FE
65 K5260A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M05X008 FE
66 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
67 PM58892 1 MANIFOLD マニホールド FE
67.1 H5293A 1 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
67.2 N1080A 1 NUT,HEX ナット六角 M4P=0.7 FE
68 H5293A 2 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
69 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
70 W1041A 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
71 Y3126A 1 UNION,ELBOW ユニオンエルボ KSL08-01S OT
72 Y3079S 1 UNION,ELBOW ユニオンエルボ KQ2L08-01S OT
73 S3081K 2 SLEEVE スリーブ TJ0805 OT
74 PZ20382 1 TUBE チューブ OT
75 PZ26080 1 TUBE チューブ OT
76 PM04DT1 1 BLOCK,STOPPER ブロックストッパ FE
120
