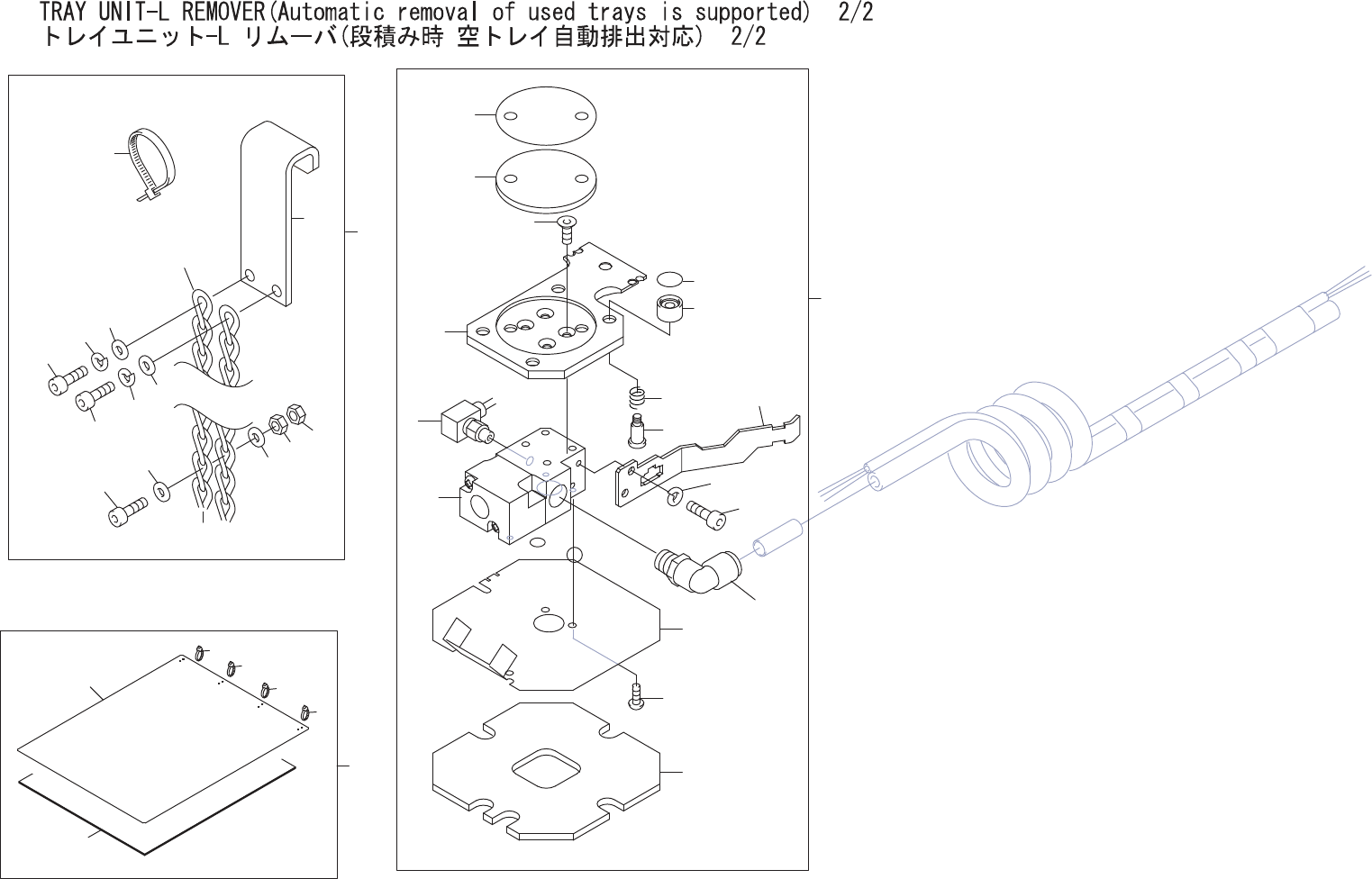

TRAYUNIT-LREMOVER(Automaticremovalofusedtraysissupported)2/2
トレイユニット-Lリムーバ(段積み時空トレイ自動排出対応)2/2
AA4KM14
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA3WH12 1 REMOVER リムーバ OT
2 PB69693 1 PLATE プレート FE
3 K5255T 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
5 XH01280 1 GENERATOR,VACUUM 発生器真空 OT
6 S4033G 1 SENSOR,PRESSURE センサ圧力 PSE543-M5 OT
7 Y3079S 1 UNION,ELBOW ユニオンエルボ KQ2L08-01S OT
8 PB00BY0 1 BKT ＢＫＴ FE
9 H52683 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X005 FE
10 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
11 PM08BL2 1 FLANGE フランジ FE
12 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
13 PG01700 4 SHEET,RUBBER シートゴム PL
14 M10043 4 MAGNET マグネット HXMN10 OT
15 S3253C 4 SPRING スプリング WY6-10 OT
16 PM05HW0 4 BOLT ボルト FE
17 PG04210 1 SHEET,RUBBER シートゴム PL
18 PJ10871 1 PAD パット PL
19 AA4FB01 1 HOOK フック OT
20 PB69642 1 HOOK フック FE
21 T20430 1 CHAIN チェーン TM-104SUS-11L=636 OT
22 H5294A 1 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
23 W1041A 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
24 N1080A 2 NUT,HEX ナット六角 M4P=0.7 FE
25 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
26 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
27 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
28 . 1 BAND,TIE バンド結束 AB-300 OT
29 AA47A02 1 PLATE プレート OT
30 PB69711 1 PLATE プレート FE
31 PZ27440 1 SHEET,RUBBER シートゴム OT
32 . 4 BAND,TIE バンド結束 AB-100 OT
33 PB88640 1 PLATE
プ
レート AL
