TRAYUNIT-M3/9
トレイユニット-M3/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
83 PZ25380 1 SEAL シール PL
84 S3058H 3 SPACER スペーサ A3SA-4001 OT
85 PG04950 1 SHEET,RUBBER シートゴム OT
86 PZ19150 1 SEAL シール PL
87 XK03020 1 BOARD,PRINTEDCIRCUIT 基板プリント DU20D-1 OT
88 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
89 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
90 W1043A 4 WASHER,FLAT ワッシャ 平 4W-4 FE
137
PTS-NXT2-01JE
Vol.3
A
A
1
2
99
100
101
99
100
101
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
11
12
13
13
14
16
17
18
23
20
21
22
23
24
2
5
2
6
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
50
50
55
56
37
30
35
36
37
37
42
14
15
17
18
61
94
94
62
63
64
65
66
67
71
72
73
74
75
75
76
77
81
83
84
85
87
88
89
90
96
97
98
31
36
30
35
37
37
39
42
40
38
42
41
43
30
35
36
37
37
32
33
34
82
78
79
80
80.1
95
49
49
51
52
51
52
51
52
51
52
91
92
93
68
69.1
69.2
UT00233
138
PTS-NXT2-01JE
Vol.3

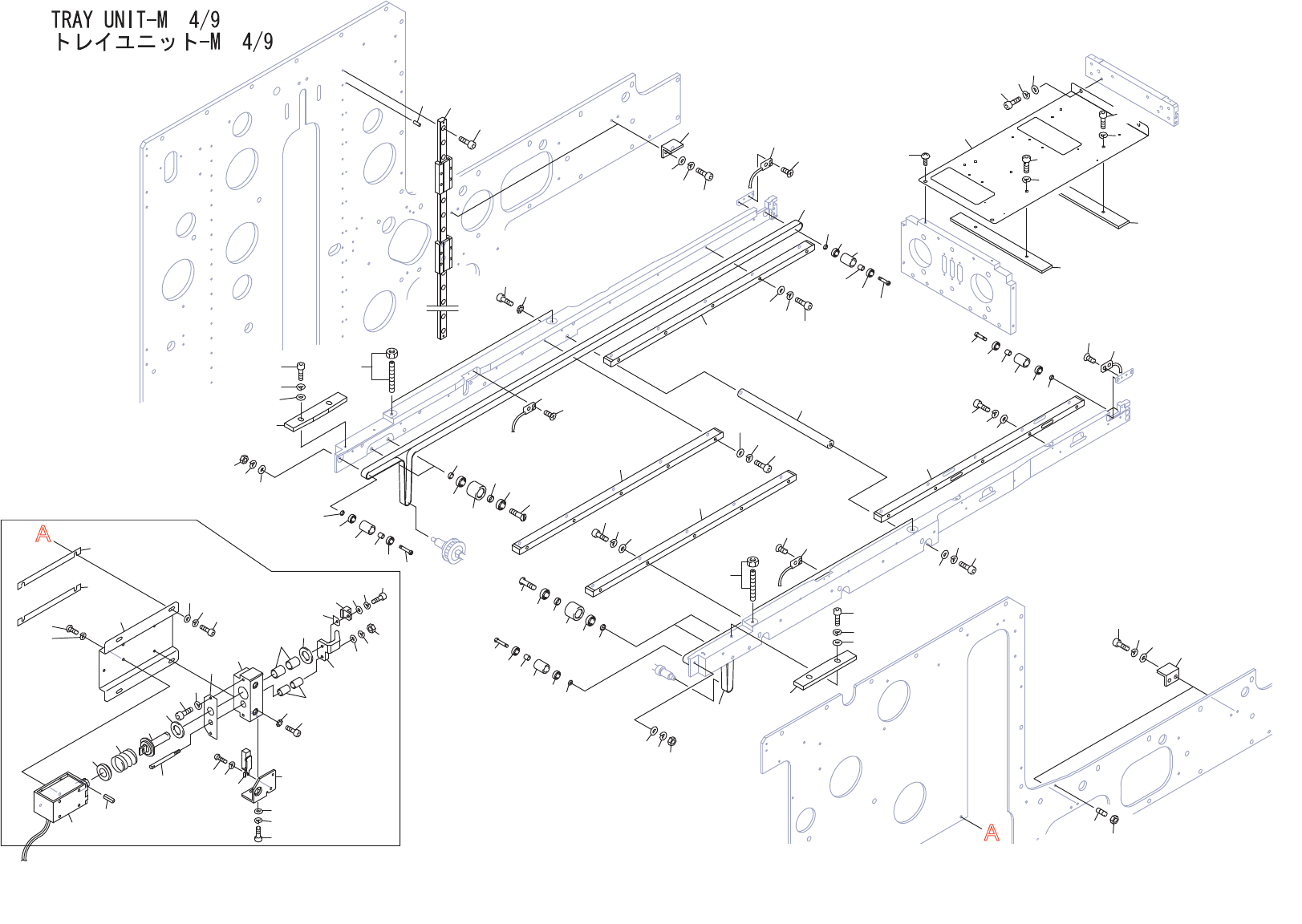

TRAYUNIT-M4/9
トレイユニット-M4/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB89232 1 COVER カバー AL
2 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
4 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
5 K5171S 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006(3ｶｼﾛ) FE
6 PM91401 1 GUIDE,BELT ガイドベルト AL
7 H5263A 5 BOLT,HEXSOCKET ボルト六角穴 M03X018 FE
8 W1021A 5 WASHER,LOCK ワッシャスプリング 3M/M FE
9 W1040R 5 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
10 PM91411 3 GUIDE,BELT ガイドベルト AL
11 H5263A 15 BOLT,HEXSOCKET ボルト六角穴 M03X018 FE
12 W1021A 15 WASHER,LOCK ワッシャスプリング 3M/M FE
13 W1040R 15 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
14 PB29891 4 BKT ＢＫＴ AL
15 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
16 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
17 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
18 W1040S 8 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
20 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
21 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
22 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
23 PM020Y1 2 GUIDE,SIDE ガイドサイド AL
24 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
25 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
26 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
27 XG00881 2 GUIDE,RAIL ガイドレール OT
28 H5274A 48 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
29 H21925 12 PIN,PARALLEL ピン平行 ﾟ2X6Aｼｭ OT
30 PM53011 4 PULLEY プーリ AL
31 PM53003 2 SHAFT シャフト FE
32 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
33 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
34 N10812 2 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
35 PM08FD1 4 COLLAR カラー FE
36 PM53032 4 WASHER ワッシャ FE
37 K4228H 8 BEARING ベアリング MR63ZZ OT
38 PM78812 4 ROLLER ローラ FE
39 PM78801 4 SHAFT シャフト FE
139
