H12SHEAD1/3
H12Sヘッド1/3
UH01523
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
102 A5101A 1 ORING Ｏリング 1AP-20 OT
103 PM04893 4 COLLAR カラー FE
104 PZ39230 4 SCREW,C/RPAN 小ネジ十穴鍋 FE
105 PB45110 1 PLATE,RETAINING プレート押え FE
105.1
H5263N 6 BOLT,HEXSOCKET ボルト六角穴 M01.6X004 FE
106 H4265K 1 BEARING ベアリング 7902CTYNDBLP5 OT
107 PM99012 1 COLLAR,BEARING カラーベアリング AL
108 A51937 2 ORING Ｏリング ﾟ26.6Xﾟ0.8 OT
109 A5192F 2 ORING Ｏリング ﾟ14.5Xﾟ1.0 OT
110 H1169T 2 PACKING パッキン PPD-25 OT
111 XS01803 12 SPOOL スプール OT
112 PB32792 1 RING リング FE
113 PM74506 1 HOLDER,ROTARY ホルダロータリ AL
114 PM59051 12 GUIDE ガイド FE
115 H5264T 12 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
116 AA19H03 12 FILTER フィルタ OT
117 XH00800 12 FILTER フィルタ OT
118 A5188S 12 ORING Ｏリング ﾟ3.0X0.5(FKM70) OT
119 PH00573 12 HOLDER ホルダ OT
120 A51906 12 ORING Ｏリング ﾟ4.20X0.53(FKM70) OT
121 PZ26590 12 SPRING スプリング FE
121.1
PJ11911 12 RETAINER,FELT 押えフェルト PL
121.2
PZ26701 24 RING,FELT リングフェルト OT
122 PM98530 12 HOLDER,SPRING 受けスプリング FE
122.1
K4228H 12 BEARING ベアリング MR63ZZ OT
123 PM59021 4 GEAR ギヤ FE
123.1
PM65431 4 GEAR ギヤ FE
123.2
PM65421 4 GEAR ギヤ FE
124 PM76300 12 PUSHER プッシャ FE
125 PM74561 1 SHAFT,CENTER シャフトセンタ FE
126 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
127 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
129 PB97641 1 RETAINER,BEARING 押えベアリング FE
130 H5264T 12 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
131 AA20G03 1 PIN,REFERENCE ピン基準 OT
132 H5268K 4 BOLT,HEXSOCKET ボルト六角穴 M02X015 FE
133 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
135 AA30A05 12 SYRINGE シリンジ OT
70
PTS-NXT2-01JE
Vol.1
H12SHEAD1/3
H12Sヘッド1/3
UH01523
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
136 AA2GB06 12 SYRINGE シリンジ OT
139 PM59841 12 ROLLER,NEEDLE ローラニードル FE
140 PM59830 12 ROLLER,NEEDLE ローラニードル FE
142 A5188Z 12 ORING Ｏリング ﾟ4.0X1.0(FKM70) OT
143 PG00621 12 ORING Ｏリング OT
144 PZ13360 12 SPRING,COIL スプリングコイル FE
145 PM59561 12 COLLAR カラー FE
146 PZ16852 12 SPRING,COIL スプリングコイル FE
147 PM19125 12 PIPE パイプ FE
150 H11797 1 PACKING パッキン KSYN-9 OT
151 A51721 1 ORING Ｏリング SS11 OT
152 A5192B 1 ORING Ｏリング ﾟ12.5Xﾟ1.0 OT
153 PZ16240 2 SPRING スプリング FE
154 H5065A 2 BALL,STEEL ボールスチール 3M/M FE
155 H21927 2 PIN,PARALLEL ピン平行 2ﾟX6Bｼｭ(H8) OT
157 H4436S 12 BEARING,MINIATURE ベアリングミニチュア DDL-840HPOP25LY121F OT
157.1
PM008K0 12 RETAINER,FELT 押えフェルト FE
158 PX04550 1 SEAL,BARCODE シールバーコード OT
160 S1058B 1 SILENCER サイレンサ AN120-M3 OT
161 XB00762 1 VALVE,PRESSUREREDUCING バルブ減圧 OT
162 PX03740 1 NAMEPLATE 銘板 PL
163 PX00181 1 NAMEPLATE 銘板 PL
71
PTS-NXT2-01JE
Vol.1

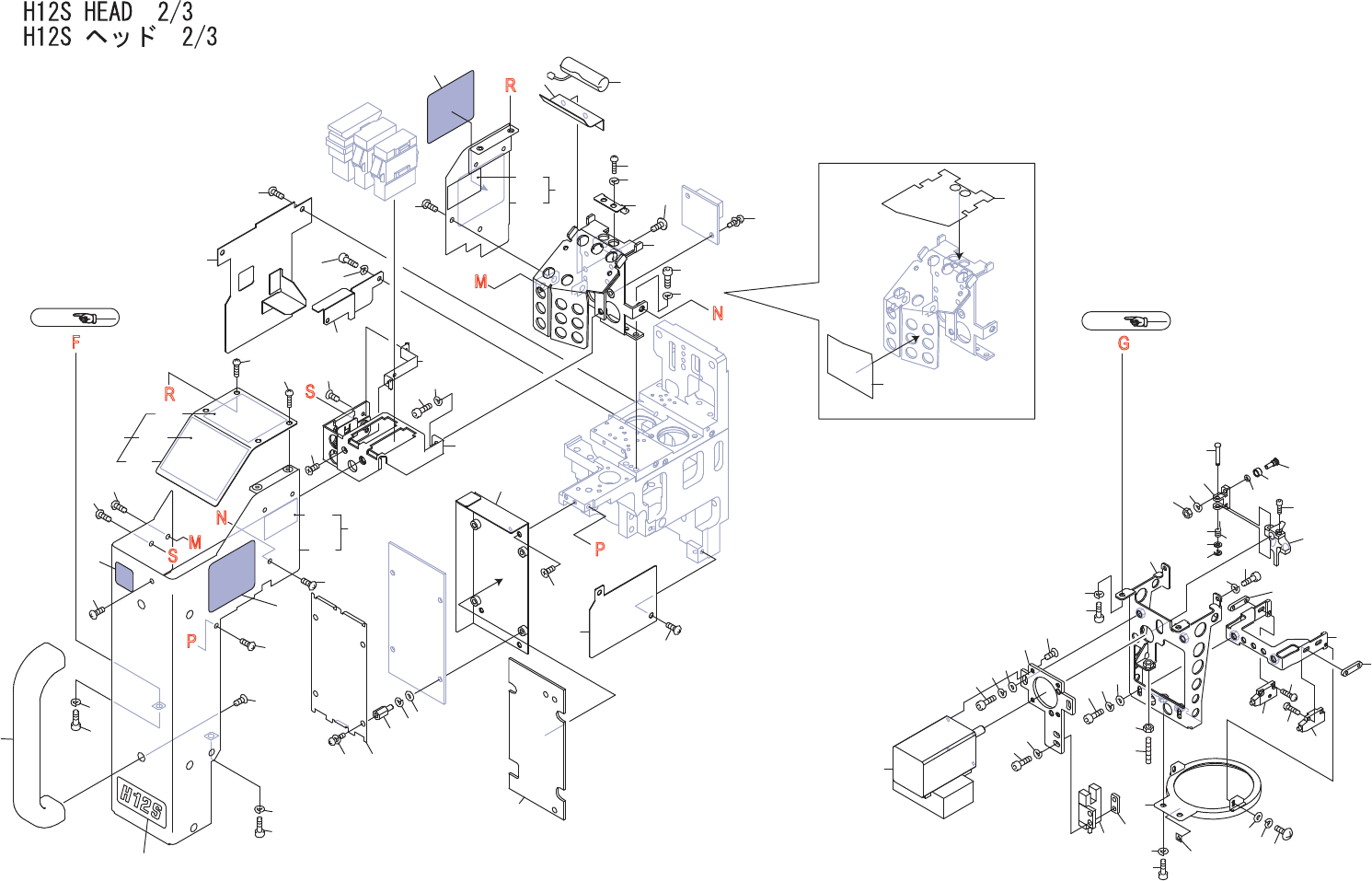

N
N
P
P
M
S
R
R
M
G
F
Ref.1/
Ref.1/
S
1
2
3
13
14
15
16
17
18
19
20
21
30
31
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
58
59
60
61
65
66
67
68
69
70
28
29
4
88
88
89
5
7
8
10
6
34.1
1.1
1.2
76
78
79
80
81
90
91
27
27
27
27
27
26.1
32.1
33
33
28
29
22
23
12
11.1
87
24
25
52
53
54
55
56
57
62
63
62
63
77
82
83
26.2
26
11.2
11
32.2
32.3
32
64
64
75
84
85
86
UH01523
