TRAYUNIT-M9/9 トレ イユニッ ト-M 9/9 UT00233 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB52632 1 GUIDE ガイド FE 2 H5275A 4 BOLT,HEXSOCKET ボルト 六角 穴 M03X008 F…

100%1 / 785
1
2
3
4
5
6
7
8
9
10
10
11
12
13
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
29
30
31
32
33
34
35
36
35
36
37
38
38
39
40
41
39
40
41
42
43
44
45
46
47
49
50
51
52
53
54
55
56
57
58
59
58.1
107
49
50
51
61
62
65
66
67
68
69
74
75
76
71
73
72
85
86
87
24
85
86
87
88
89
90
88
89
90
77
78
78.1
79
79
80
80
2
3
63
64
64
82
83
84
82
83
84
81
91
93
94
95
96
97
48
48
48
78.1
79
80
56
57
58
58.1
14
14
92
70
101
102
103
104
106
105
UT00233
158
PTS-NXT2-01JE
Vol.3

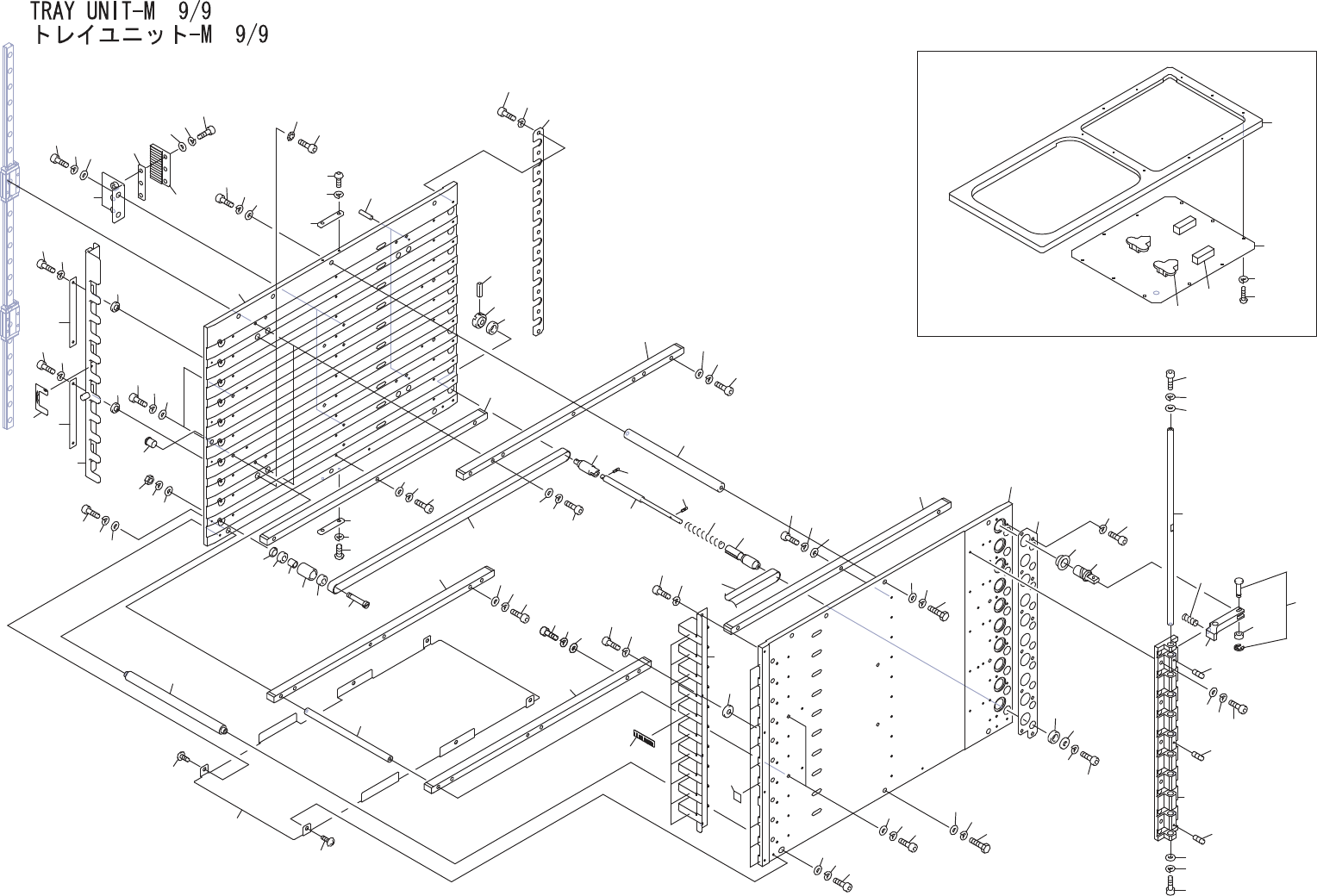

TRAYUNIT-M9/9
トレイユニット-M9/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB52632 1 GUIDE ガイド FE
2 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
3 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
4 W1097D 2 WASHER ワッシャ FWSSB-D10-V4-T1.8 OT
5 PB29344 2 BKT ＢＫＴ FE
6 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
7 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
8 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
9 PM52962 10 SHAFT シャフト AL
10 PM06EL1 20 PIN ピン FE
11 S30193 10 SPRING スプリング WL6-50 OT
12 PM52987 10 PULLEY プーリ FE
13 PM52996 10 PULLEY プーリ FE
14 H4468D 20 BELT ベルト SE-G15-SBU8WX681LX0.8T OT
15 H4900K 20 BEARING ベアリング MR106ZZ OT
16 PM84572 10 CLUTCH クラッチ FE
17 H2043A 10 PIN,SPRING ピンスプリング 2ﾟX12 OT
18 PM91361 10 WASHER ワッシャ FE
19 H5275A 10 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
20 W1021A 10 WASHER,LOCK ワッシャスプリング 3M/M FE
21 PM53003 20 SHAFT シャフト FE
22 PM53011 20 PULLEY プーリ AL
23 PM08FD1 20 COLLAR カラー FE
24 K4228H 40 BEARING ベアリング MR63ZZ OT
25 PM53032 20 WASHER ワッシャ FE
26 N10812 20 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
27 W1021A 20 WASHER,LOCK ワッシャスプリング 3M/M FE
28 W1040R 20 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
29 PM84504 14 GUIDE,BELT ガイドベルト AL
30 H5278A 42 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
31 W1021A 42 WASHER,LOCK ワッシャスプリング 3M/M FE
32 W1040R 42 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
33 PM84512 2 GUIDE,BELT ガイドベルト AL
34 H5263A 8 BOLT,HEXSOCKET ボルト六角穴 M03X018 FE
35 W1021A 14 WASHER,LOCK ワッシャスプリング 3M/M FE
36 W1040R 14 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
37 H5278A 6 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
38 PM01KF1 4 GUIDE,BELT ガイドベルト AL
159
PTS-NXT2-01JE
Vol.3
TRAYUNIT-M9/9
トレイユニット-M9/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 H5278A 12 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
40 W1021A 12 WASHER,LOCK ワッシャスプリング 3M/M FE
41 W1040R 12 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
42 PM01KE1 6 ROD,JOINT ロッドジョイント AL
43 PM53063 10 LEVER レバー AL
44 S30192 10 SPRING スプリング WR5-15 OT
45 H2103G 10 PIN ピン HCDG3-10 OT
46 W1092B 10 WASHER ワッシャ WSSM5-3-2 OT
47 PM84481 1 SHAFT シャフト FE
48 N40121 3 SCREW,HEXSOCKETSET ネジ六角穴止め M03X002.5ｸﾎﾞﾐｻｷ FE
49 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
50 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
51 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
52 PM05GK1 10 STOPPER ストッパ FE
53 H21925 4 PIN,PARALLEL ピン平行 ﾟ2X6Aｼｭ OT
54 H5274A 8 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
55 W1010A 8 WASHER,CONICAL ワッシャ皿 M-3-L FE
56 PM05XL0 4 COLLAR カラー FE
57 PB92860 2 PLATE プレート FE
58 H5268X 4 BOLT,HEXSOCKET ボルト六角穴 M02.5X010 FE
58.1 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
59 H3154S 1 PLUNGER プランジャ PFSSN5 OT
61 PM83997 1 PLATE,MAGAZINE プレートマガジン AL
62 PM066Z0 1 PLATE,MAGAZINE プレートマガジン AL
63 PB74501 1 HOLDER 受け AL
64 K51710 6 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
65 PM84524 1 HOLDER ホルダ AL
66 H5276A 10 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
67 W1021A 10 WASHER,LOCK ワッシャスプリング 3M/M FE
68 W1040R 10 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
69 PM05XN0 1 STOPPER ストッパ FE
70 PZ19090 1 SEAL シール PL
71 PB89610 1 PLATE,RETAINING プレート押え FE
72 H5273A 12 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
73 W1021A 12 WASHER,LOCK ワッシャスプリング 3M/M FE
74 PB54631 1 PLATE,RETAINING プレート押え FE
75 H5274A 11 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
76 W1021A 11 WASHER,LOCK ワッシャスプリング 3M/M FE
160
PTS-NXT2-01JE
Vol.3
