PTS-NXT2-01JE - 第728页

1 2 4 19 3 5 6 5 6 5 6 7 7 7 8 9 9 10 10 13 13 11 11 10 12 12 17 18 18 7 7 19 19 15 14 16 7 AA25N02 162 PTS-NXT2-01JE Vol.3

100%1 / 785
TRAYUNIT-M9/9
トレイユニット-M9/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 PM01KB2 5 ROD,JOINT ロッドジョイント AL
78 H5290A 8 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
78.1 H5171A 2 BOLT,HEX ボルト六角 M04X015 FE
79 W1022A 10 WASHER,LOCK ワッシャスプリング 4M/M FE
80 W1040S 10 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
81 PM01KC2 2 ROD,JOINT ロッドジョイント AL
82 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
83 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
84 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
85 PM52931 2 PLATE,STOPPER プレートストッパ FE
86 K5256A 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
87 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
88 H5280A 12 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
89 W1021A 12 WASHER,LOCK ワッシャスプリング 3M/M FE
90 W1040R 12 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
91 PX04341 1 SEAL,BARCODE シールバーコード OT
92 PZ19080 1 SEAL シール PL
93 PM52231 2 PLATE,RETAINING プレート押え FE
94 PM52241 2 SPACER スペーサ FE
95 H5289A 6 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
96 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
97 W1040S 6 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
101 PJ14120 1 GUIDE ガイド OT
102 PB77750 1 PALLET パレット FE
103 K5222B 10 SCREW,C/RPAN 小ネジ十穴鍋 M02.6X005(0ﾊﾞﾝ1ｼｭ) FE
104 W1020T 10 WASHER,LOCK ワッシャスプリング 2.6M/M FE
105 ABHTA2081 2 GUIDE,SIDE ガイドサイド OT
106 ABHTB1030 2 GUIDE,SIDE ガイドサイド OT
107 PM051K1 10 BUSHING
ブ
シュ FE
161
PTS-NXT2-01JE
Vol.3
1
2
4
19
3
5
6
5
6
5
6
7
7
7
8
9
9
10
10
13
13
11
11
10
12
12
17
18
18
7
7
19
19
15
14
16
7
AA25N02
162
PTS-NXT2-01JE
Vol.3

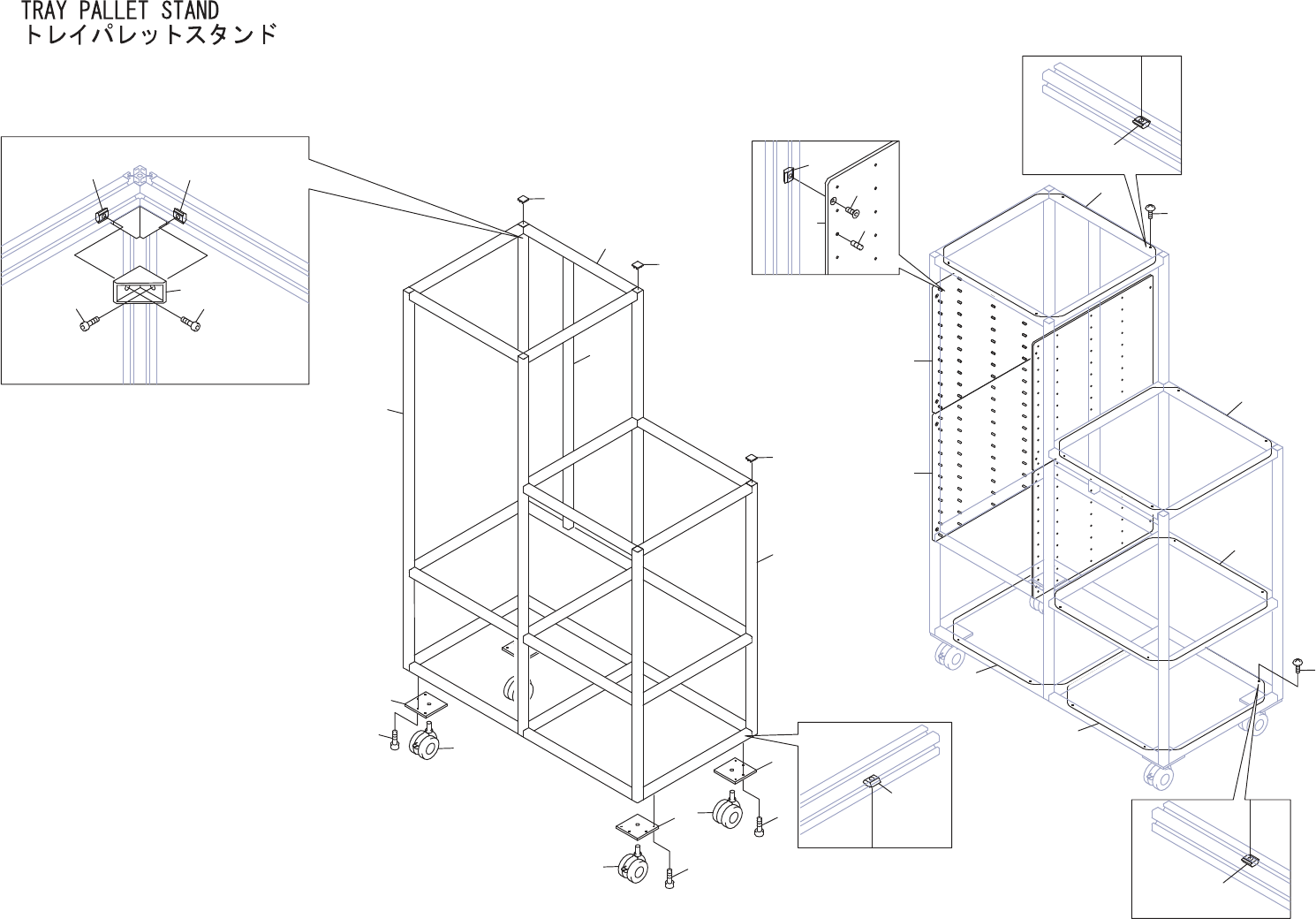

TRAYPALLETSTAND
トレイパレットスタンド
AA25N02
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H3259R 22 FRAME フレーム ND853L=385 OT
2 H3259W 4 FRAME フレーム ND853L=1160 OT
3 H3259S 2 FRAME フレーム ND853L=770 OT
4 H3259T 1 FRAME フレーム ND853L=830 OT
5 H3176C 4 PLATE プレート SFK-570A OT
6 H5299A 16 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
7 N10090 196 NUT ナット SFB-013 OT
8 K2027F 2 CASTER キャスタ HCHA12-100 OT
9 K2027G 2 CASTER キャスタ HCHAS12-100 OT
10 PB40891 3 PLATE プレート FE
11 PB40901 2 PLATE プレート FE
12 K5213Z 20 SCREW,C/RTRUSS 小ネジ十穴トラス M05X005ﾕﾆｸﾛﾒｯｷ FE
13 AA29G00 4 PLATE プレート OT
14 PJ07630 4 PLATE プレート PL
15 K5361H 16 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X010 FE
16 H2093W 176 PIN,PARALLEL ピン平行 ﾟ4X10Bｼｭ(H8) FE
17 H32021 72 BKT ＢＫＴ HBLFSN5 OT
18 H5298A 144 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
19 K2174D 6 CAP キャッ
プ
20ｶｸﾌﾚｰﾑｷｬｯﾌﾟ OT
