This page intentionally blank.
179
PTS-NXT2-01JE
Vol.3
U
U
A
B
V
Ref.2/
DETAIL V
9
8
0
9
6
0
9
4
0
9
2
0
9
0
0
8
8
0
DETAIL U
Ref.2/
C
Ref.2/
J
Ref.2/
1
6
30
41
42
43
11
10
50
49
9
11
10
9
29
28
98
99
35
36
37
34
39
40
27
16
19
22
23
24
47
56
48
48
51
55
52
54
53
62
61
38
53
17
18
19
20
21
26
25
65
64
47
44
31
32
33
45
46
59
60
63
66
67
68
13
14
12
15
26
25
26
7
8
5
6
69
70
71
78
72
74
75
73
79
5.1
7
8
5
5.1
72.1
72.2
72.3
72.5
107
108
109
110
111
112
113
114
72.4
58
57
94
94
94
94
93
97
97
97
97
96
88
101
102
101
102
100
91
102.1
95
92
104
105
103
104
105
106
106
94.1
76
77
80
81
UX04109(M6S,M6II)
UX04009(M3S,M3II)
180
PTS-NXT2-01JE
Vol.3

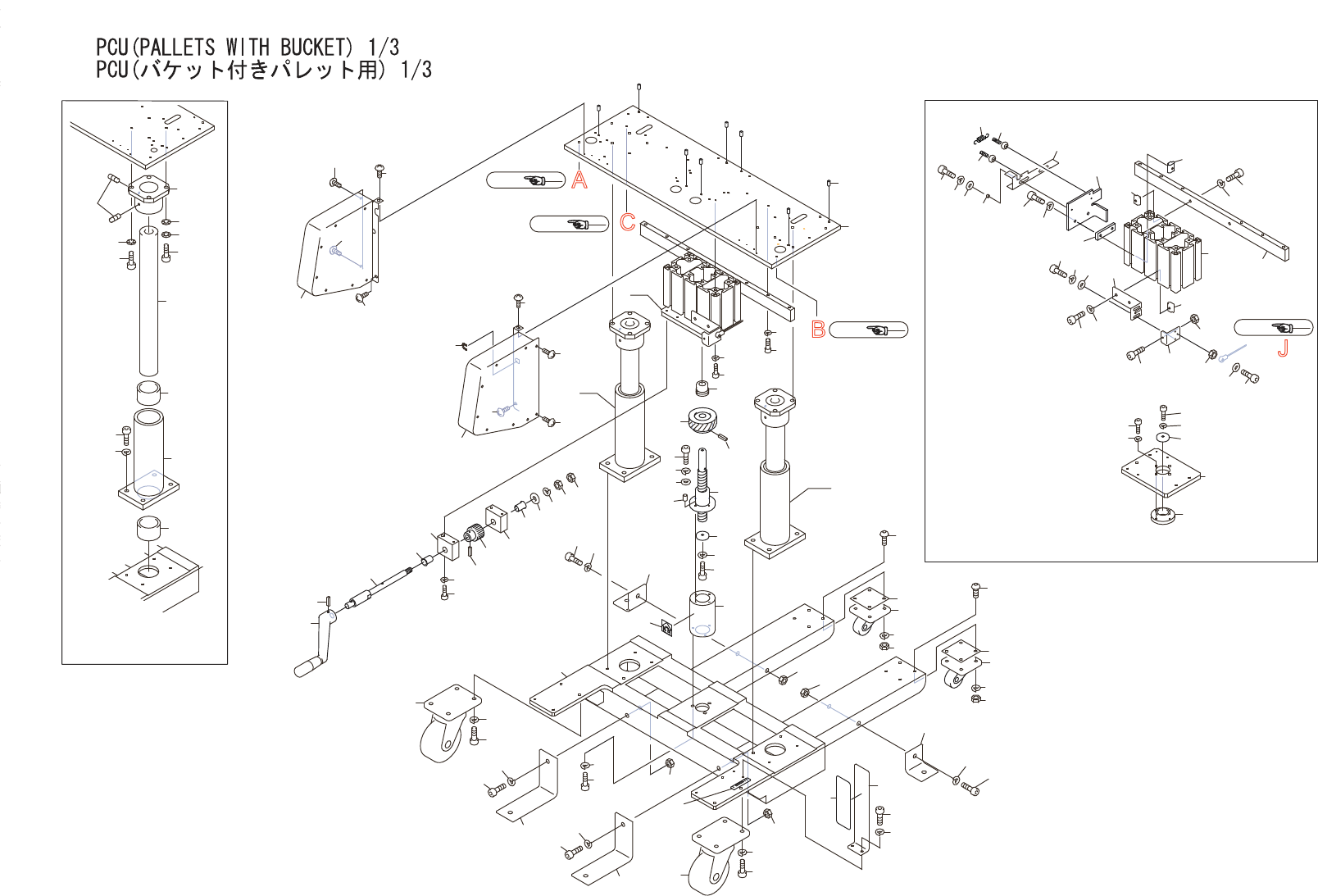

PCU(PALLETSWITHBUCKET)1/3
UX04009(M3S,M3II)
PCU(バケット付きパレット用)1/3
UX04109(M6S,M6II)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02EG2 1 FRAME フレーム FE
5 K2142C 2 CASTER キャスタ NO.102HB2-EP<TG> OT
5.1 PB70851 2 SPACER スペーサ AL
6 K52584 8 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M06X012(3ｶｼﾛ) FE
7 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
8 N1079K 8 NUT,HEX ナット六角 M06(3ｶｼﾛ) FE
9 K2142D 2 CASTER キャスタ NO.107BS<TG> OT
10 H5428F 8 BOLT,HEXSOCKET ボルト六角穴 M08X015(3ｶｼﾛ) FE
11 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
12 PB77831 1 BKT ＢＫＴ FE
13 H5425C 2 BOLT,HEXSOCKET ボルト六角穴 M06X012(3ｶｼﾛ) FE
14 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
15 PZ20501 1 SCALE スケール PL
16 PM87061 2 HOLDER ホルダ FE
17 H5428N 8 BOLT,HEXSOCKET ボルト六角穴 M08X025(3ｶｼﾛ) FE
18 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
19 H30638 4 BUSHING ブシュ SPB-405030 OT
20 H5055K 2 HOLDER ホルダ STHSB40 OT
21 N4046B 4 SCREW,HEXSOCKETSET ネジ六角穴止め M06X008(3ｶｼﾛ) FE
22 PZ40450 2 SHAFT シャフト OT
23 PM08KK0 1 PLATE プレート AL
24 H2095A 8 PIN,PARALLEL ピン平行 ﾟ6X12Aｼｭ(M6) OT
25 H5428M 8 BOLT,HEXSOCKET ボルト六角穴 M08X022(3ｶｼﾛ) FE
26 W1014B 12 WASHER,CONICAL ワッシャ皿 M-8-H(3ｶｼﾛ) FE
27 PM93262 1 SPACER スペーサ AL
28 H54272 3 BOLT,HEXSOCKET ボルト六角穴 M06X020(3ｶｼﾛ) FE
29 W1106F 3 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
30 XN00242 1 SCREW,TRAPEZOID ネジ台形 OT
31 H5425D 1 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
32 W1106F 1 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
33 W1087R 1 WASHER ワッシャ R10-27 OT
34 K1135B 4 COLLAR カラー CLBSB6-8.0 OT
35 H5426S 4 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
36 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
37 W1043C 4 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
38 W1090F 1 WASHER ワッシャ WSSB25-6-5 FE
39 H5425D 1 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
40 W1106F 1 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
