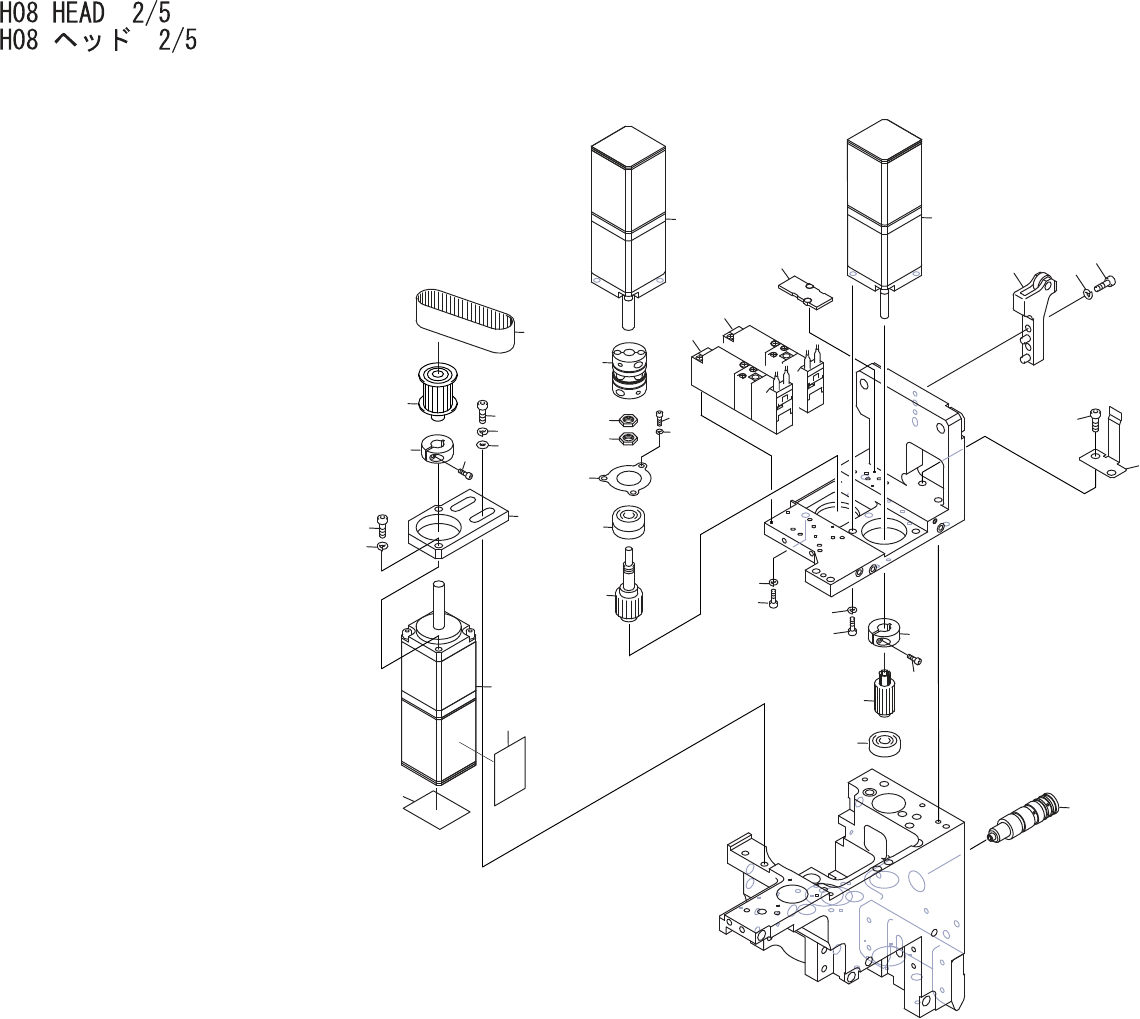

H08HEAD2/5
H08ヘッド2/5
UH00482
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H45713 1 BELT,TIMING ベルトタイミング 110-2GT-12 OT
2 XP00522 1 PULLEY プーリ OT
3 PM04633 1 COLLAR カラー FE
4 H5268T 1 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
5 PM37445 1 PLATE プレート FE
6 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
7 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
8 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
9.1 XM00145 1 MOTOR,ACSERVO モータＡＣサーボ OT
9.2 PZ28081 1 TAPE テープ OT
9.3 PZ28091 1 TAPE テープ OT
10 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
11 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
12 XK02232 1 COUPLING カップリング OT
13 PM04723 2 NUT ナット AL
14 PP00131 1 RETAINER,BEARING 押えベアリング FE
15 H5265A 3 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
16 W1020A 3 WASHER,LOCK ワッシャスプリング 2M/M FE
17 H4897A 1 BEARING ベアリング AC5-14DBP5 OT
18 PM08751 1 GEAR ギヤ FE
19 XM00145 1 MOTOR,ACSERVO モータＡＣサーボ SGMMJ-A2E2A-FJ15 OT
20 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
21 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
23 XM00127 1 MOTOR,ACSERVO モータＡＣサーボ SGMMJ-A2E2A-FJ26 OT
24 AA06D08 1 ROLLER ローラ OT
25 H5278A 2 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
26 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
30 PM04821 1 COLLAR カラー FE
31 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
32 PM15283 1 GEAR ギヤ FE
33 H41305 1 BEARING ベアリング 695ZZ OT
35 PB50892 1 DOG,SW ドッグＳＷ FE
36 H5277A 2 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
38 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
38.1 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
39 XB00763 1 VALVE,PRESSUREREDUCING バルブ減圧 OT
40 XB03330 1 VALVE,SOL バルブＳＯＬ OT Nozzlescleaning
41 XB03330 1 VALVE,SOL バルブＳＯＬ OT Vacuumcut
