H08HEAD3/5
H08ヘッド3/5
UH00482
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 N1074Z 2 NUT,HEX ナット六角 M2.5ｽﾃﾝﾚｽ FE
73.1 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
74 K51696 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.6X008 FE
75 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT SET
76 K5175R 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X004ｽﾃﾝﾚｽ FE ACC-75
77 PB02281 1 BKT ＢＫＴ FE
78 H5268T 4 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
79 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
80 PX02281 1 SEAL,BARCODE シールバーコード OT
81 PX00190 1 NAMEPLATE 銘板 PL
95
PTS-NXT2-01JE
Vol.1
34
43
43.1
43.2
69
68
50
46
38
41
62
63
64
65
39
51
36
37
56
55
59
58
57
60
61
52
53
54
3
4
2
1
1.1
3
2
20
22
19
23
24
26
27
25
28
29
28
31
31
32
32
30
30
33
33
8
9
17
18
12
12.1
13
15
16
19
7
10
14
4
67
6.1
69
70
21
38.1
38.2
38.2
6
35
40.1
42
44
45
47.1
48
49
49.1
47
66
71
72
73
20.1
5
40
UH00482
96
PTS-NXT2-01JE
Vol.1

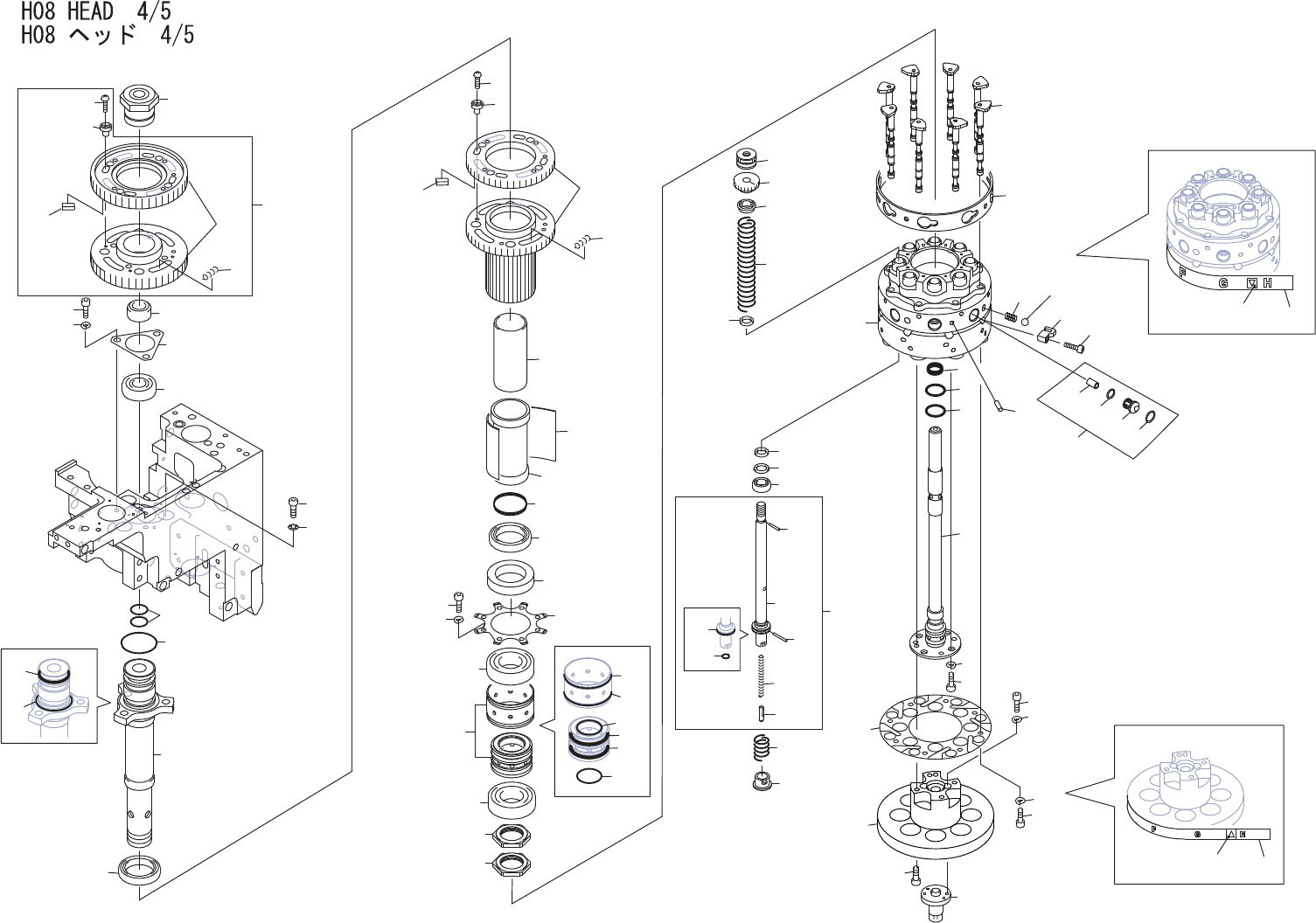

H08HEAD4/5
H08ヘッド4/5
UH00482
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XR00281 1 RING,LOCKING リング締結 OT
1.1 AA03612 1 GEAR ギヤ OT
2 PM04893 8 COLLAR カラー FE
3 PZ39231 8 SCREW,C/RPAN 小ネジ十穴鍋 FE
4 XS00872 6 SHEET シート OT
5 PZ26351 4 SPRING スプリング FE
6 PM00029 1 GEAR ギヤ OT
6.1 PM07682 1 COLLAR カラー FE
7 PP00091 1 RETAINER,BEARING 押えベアリング FE
8 H5275A 3 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
9 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
10 H41307 1 BEARING ベアリング 697ZZ1 OT
12 H1162W 2 PACKING パッキン MYN-7 OT
12.1 H1166W 1 PACKING パッキン MYN-16 OT
13 H1165B 1 PACKING パッキン MYN-12 OT
14 PM04482 1 COLLAR,BEARING カラーベアリング FE
15 A5053R 1 ORING Ｏリング S16 OT
16 PM04836 1 SHAFT,CENTER シャフトセンタ AL
17 H5293A 3 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
18 W1011A 3 WASHER,CONICAL ワッシャ皿 M-4-L FE
19 H4897K 2 BEARING ベアリング CR15-21(0ｷｭｳ･WINDERL245X) OT
20 PM00017 1 GEAR ギヤ OT
20.1 PZ04641 4 SPRING スプリング FE
21 XS01221 1 SHEET シート OT
22 PM04461 1 COLLAR,BEARING カラーベアリング FE
23 A50545 1 ORING Ｏリング ﾟ17.9X1.1(NBR) OT
24 PM04492 1 COLLAR カラー AL
25 PP00122 1 PLATE,RETAINING プレート押え FE
26 H5265A 8 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
27 W1020A 8 WASHER,LOCK ワッシャスプリング 2M/M FE
28 H42220 1 BEARING ベアリング 7901CTYDBC7P5 OT
29 PM16404 1 COLLAR,BEARING カラーベアリング AL
30 PZ02871 2 ORING Ｏリング OT
31 A51720 2 ORING Ｏリング SS12 OT
32 H1169R 2 PACKING パッキン PPD-20 OT
33 PM04882 2 RETAINER,BEARING 押えベアリング AL
34 PM04914 8 PUSHER プッシャ FE
35 PM12714 8 GEAR ギヤ FE
