供料器控制单元（FCU）和X供料器之间的通信通过供料器CAN总线进行。
该CAN总线仅负责FCU和供料器之间的通信。
FCU至每个供料器的数据和电源非接触式传输。
8 控制和通信
8.10 GigE视像系统
142 技术培训 FSE SIPLACE TX系列 08/2018
8.10 GigE视像系统
GigE是用于影像系统硬件的一个术语，在TX贴片机上包括相机类型和总线结构。
1. 以太网接头
2. 以太网线缆通信（黑色或绿色）
●
GigE是一种关于高性能工业相机的接口标准。它为通过以太网网络传输高速视频和相关控制数
据提供了一个框架。
●
它与现有的 SIPLACE 影像系统硬件不兼容。
●
GigE 网络接口卡（以太网适配器）在 BoxPC 内。
●
所有GigE相机使用相同的传感器型号表示SIPLACE影像，除了在型号后面加一个G，例如
SST23G。
TX上通过 GigE和CAN总线进行影像通信
●
来自元件和PCB相机的图像以数字的形式发送到影像基础接口板（VBI）。
●
通过拖曳电缆“扩频”（非同轴电缆）进行传输。
●
来自 IC和FC 相机的图像直接通过影像基础接口板（VBI）发送到 PC的GigE 适配板。
●
贴片机CAN总线执行照明控制。
●
储存在元件形状中的各照明值通过 CAN总线传输到相机中。
8 控制和通信
8.10 GigE视像系统
技术培训 FSE SIPLACE TX系列 08/2018 143

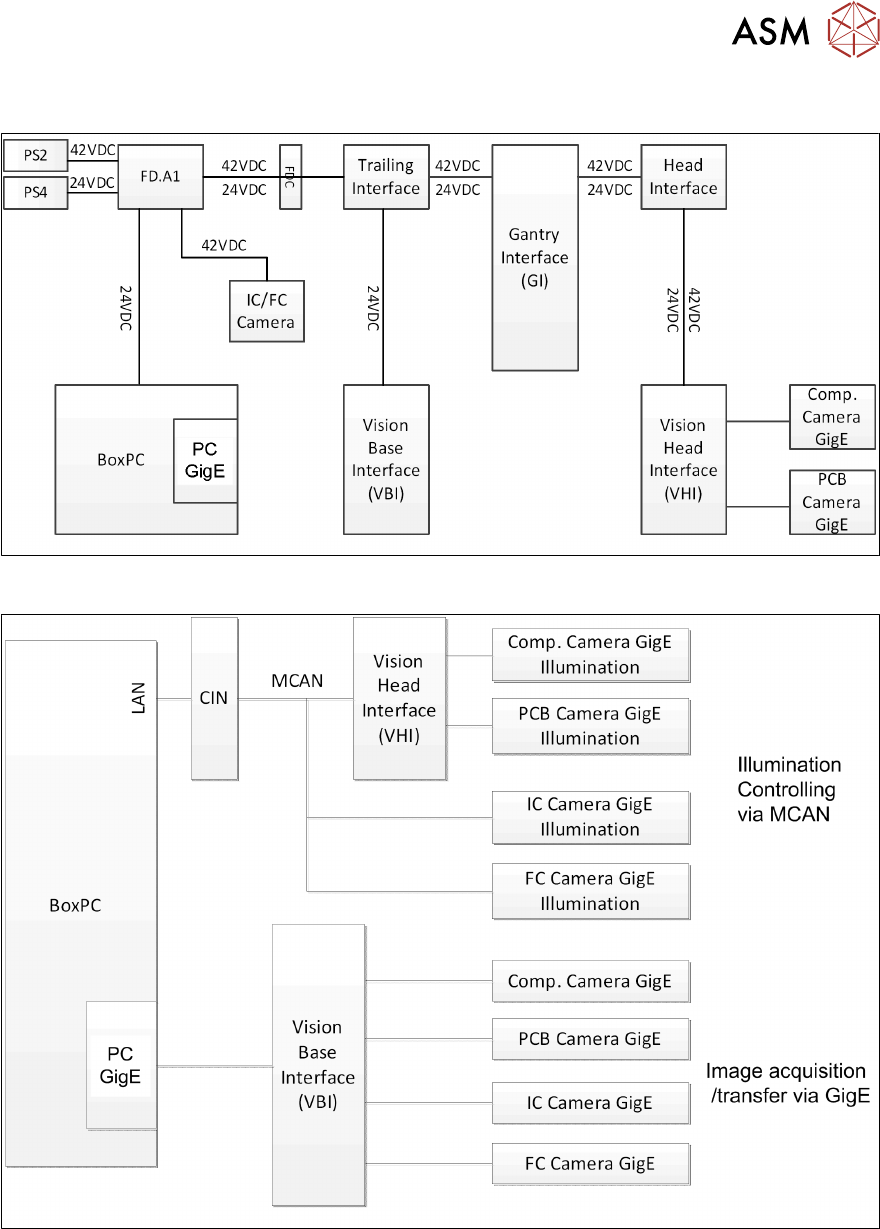

GigE视像系统 电源概览
