9 贴片机软件概览
9.7 维护界面
162 技术培训 FSE SIPLACE TX系列 08/2018

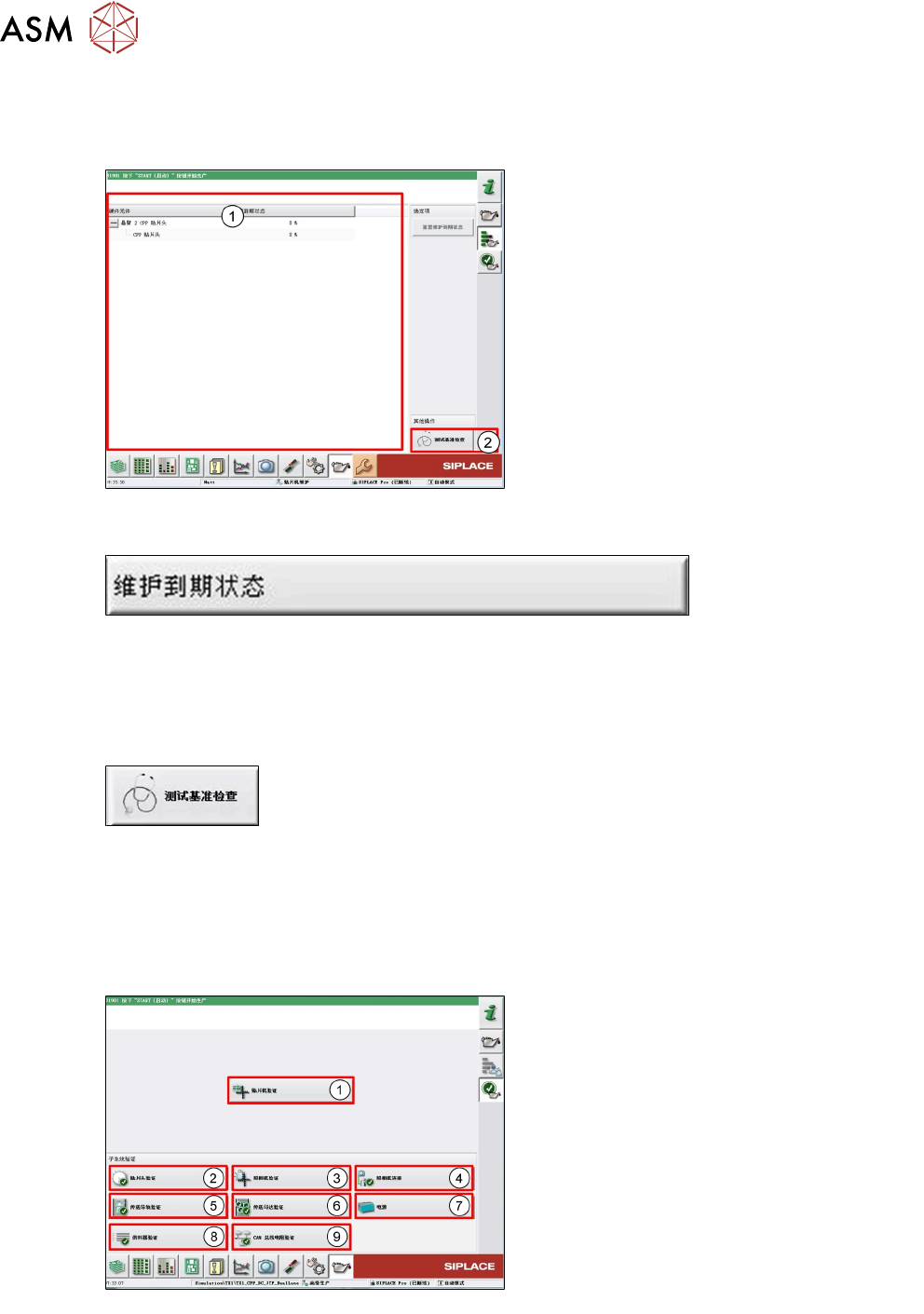

9.7.3 预见性维护
用户级别“Service Customer”
1. 显示子系统的维护状态。
2. 贴片头测试，完整贴片头测试和报告
预见性维护页面
硬件维护数据状态信息。
在更新到贴片机软件 709.1 之前。
●
维护周期应设置为“依具体时间而定”，维护状态应重新设置。
●
执行全套维护工作。
打开新窗口以对贴片头进行验证检查并生成报告。有关该功能的使用方法，请参见贴片头维护《用
户手册》。
9.7.4 验证
高级生产用户级别
1. 使用维护工具 ACT 验证贴片机。
2. 验证贴片头，快速检测（少于 10 分钟）。
3. 使用维护工具 FCCS 验证相机。
4. 检查贴片机中安装的所有相机的通信情况。
5. 检查传送导轨的平行度。
6. 检查所有传板电机的电流阈值。
7. 检查所有电源电压。
8. 检查供料器拾取位置是否有偏差。
9. 验证 CAN 总线电阻。
9 贴片机软件概览
9.7 维护界面
技术培训 FSE SIPLACE TX系列 08/2018 163

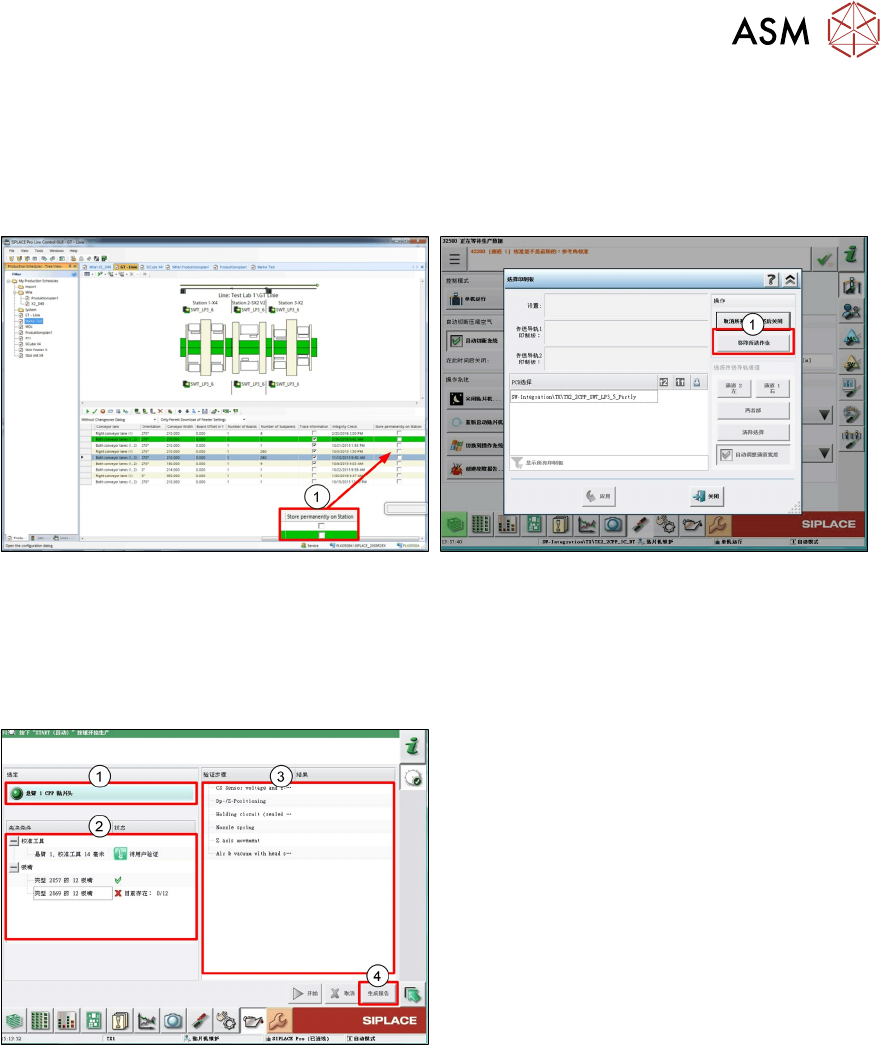

验证 — 贴片机验证
贴片机验证功能通过常规 ACT 工具生成报告，以检验贴片机的准确度。
除当前功能外，贴片程序还能在 SIPLACE Pro 中标记为“永久”。只要硬件配置没有更改，ACT 程序
即始终在可用贴片机中。可从贴片机中删除该永久性贴片程序。
1. 在 SIPLACE Pro 中标记为“永久” 2. 删除贴片机上的程序
验证 - 贴片头验证
这是验证并检查该贴片头是否处于可生产状态的重要步骤。C&P20/ CPP 和 TH 贴片头的检测时间
少于 10 分钟。
1. 选择贴片头
2. 显示测试脚本所需的前置条件
3. 显示测试脚本和状态
4. 生成详细报告
9 贴片机软件概览
9.7 维护界面
164 技术培训 FSE SIPLACE TX系列 08/2018
验证 - 贴片头验证
通过特定流程验证贴片头只需不到 10 分钟的时间 - 结果标绿/标红。
贴片头类型：C&P20A/M/P、C&P14、CPP 和 TH，含简要报告。
C&P20 A 脚本
前置条件：
吸嘴 1069 和 1235 校准吸嘴
BE 传感器电压和 Z 轴高度
保持回路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
C&P20 P 脚本
前置条件：
吸嘴 4069 和 4235 校准部件
ZDS 传感器值
空气和真空，带贴片头传感器
吸嘴弹簧
保持回路（密封吸嘴）
Z轴移动
CPP 脚本
前置条件：
吸嘴 2069 和 2057 校准部件
BE 传感器电压和 Z 轴高度
Dp /Z 定位
保持回路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
TH 脚本
前置条件：
吸嘴校准部件
DP 定位时间
行程距离 z
定位时间 z
空气真空
持续运行 2N
