维修调整要领书 5- 18 5- 12 后备止动器的更换（仅适用于 EN 机） 1 ） BU 止动器的前后位置，在空气 ON 的状态， BU 止动器（橡胶部）顶到球螺丝法兰盘外周的状态， 应为图示Ａ尺寸应为 5mm 。 2 ） 调整 ＢＵ 止动器的锁定传感器位置时， 从缸筒被拉进的状态把处啊难器向 「 B 」 方向移动， ON （ LED 亮灯）之后再移动 1mm ，然后固定。 ※请确认缸筒动作时 LED 一定要亮灯。 3 ） 速度控制…
维修调整要领书
5-17
5-11
支撑台编码器的更换
1） 与 5-10.支撑台电动机更换一样，请卸下支撑台。
2） 松开①定位螺丝，将编码器组件朝箭头方向移动，使同步皮带的张力松弛。
3） 请卸下同步皮带，取出编码器组件。
4） 松开编码器的附带螺丝（③沉头螺丝）和④定位螺丝，拆下⑤编码器。
5） 请按（3）～（1）的步骤装配。
参照 5-10 章 支撑台马达的更换，调整支撑台的平面度。
更换后，用 MS 参数计取得支撑台偏差值。

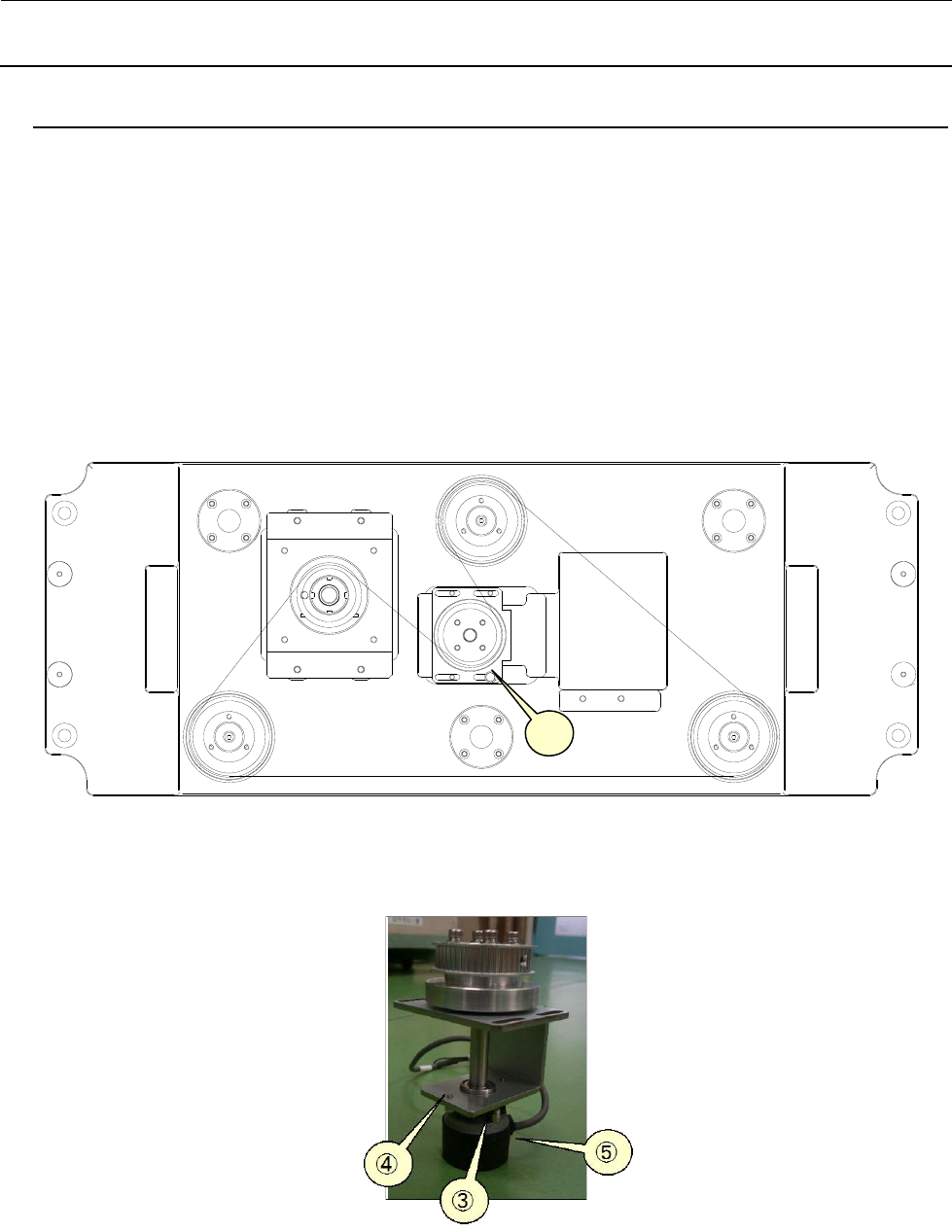

图 5-11-1 输送机底座组件
图 5-11-2 BU ENC 组件
①
维修调整要领书
5-18
5-12
后备止动器的更换（仅适用于EN机）
1） BU 止动器的前后位置，在空气 ON 的状态，BU 止动器（橡胶部）顶到球螺丝法兰盘外周的状态，
应为图示Ａ尺寸应为 5mm。
2） 调整ＢＵ止动器的锁定传感器位置时，从缸筒被拉进的状态把处啊难器向「B」方向移动，ON（LED
亮灯）之后再移动 1mm，然后固定。
※请确认缸筒动作时 LED 一定要亮灯。
3） 速度控制的调整 从全闭转三圈后固定。

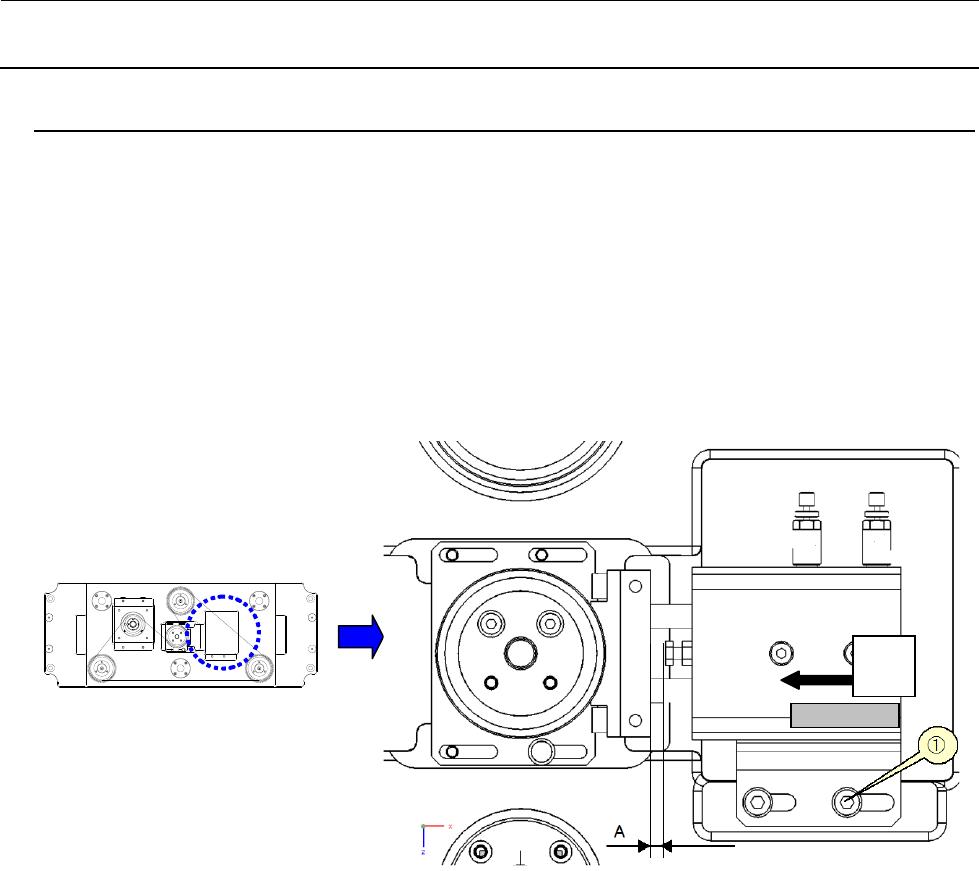

图 5-12-1 后备台止动器
＜调整方法＞
1） 打开空气的状态，拧松⑥BU 止动器架固定螺丝进行调节。
拧松④气缸筒固定螺丝，把①BU 止动器（橡胶部）的高度和球螺丝的法兰盘外周高度调整一致。
2） 拧松⑨BU 锁定传感器的固定螺丝，调整到符合规格的位置。
3） 暂时拧松⑧速度控制的锁定螺母，从全闭的状态返回到指定转数，然后用锁定螺母固定。
Ｂ
维修调整要领书
5-19
5-13

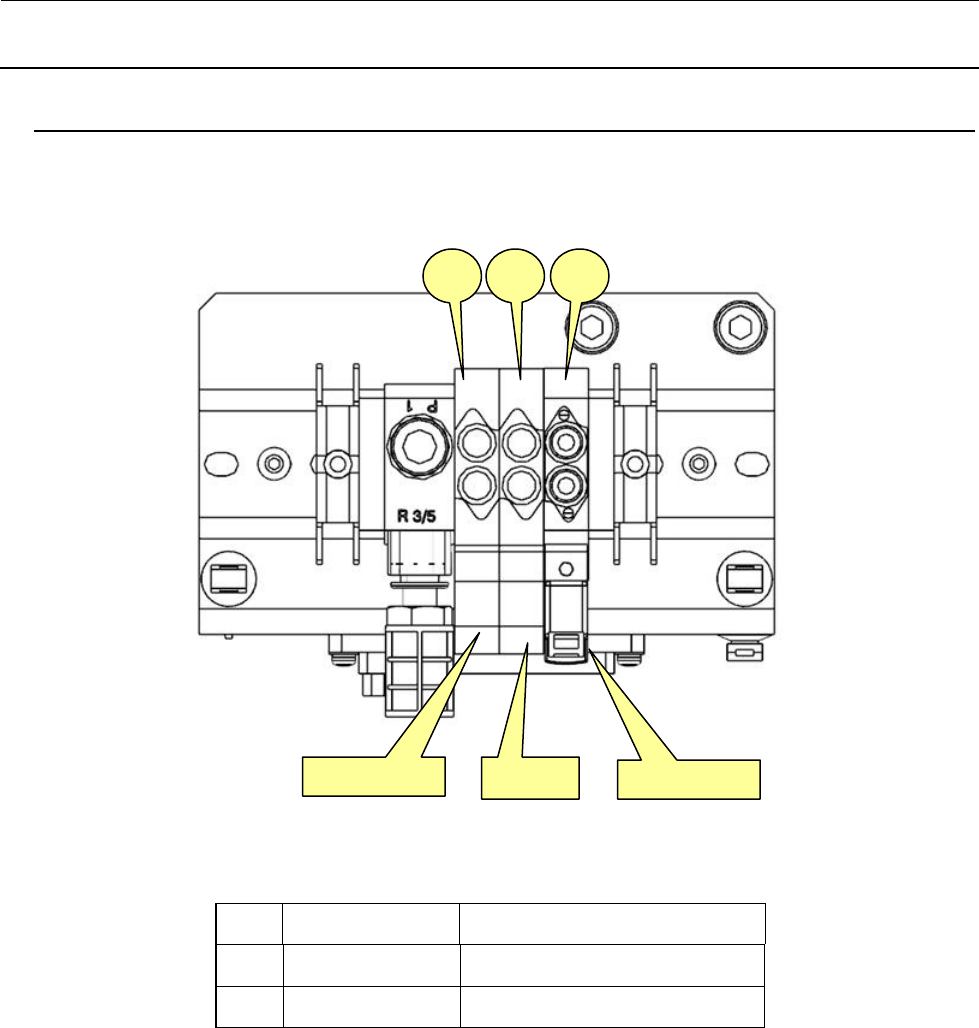

电磁阀
对于标准规格，电磁法 EN 机时追加 PV150209000。
No. 货号 品名
① PV150209300 5-PORT SOLENOID VALVE
② PV150209000 5-PORT SOLENOID VALVE
R-ATC
STOP
BU (EN)
① ① ②
