维修调整要领书
10-8
10-5

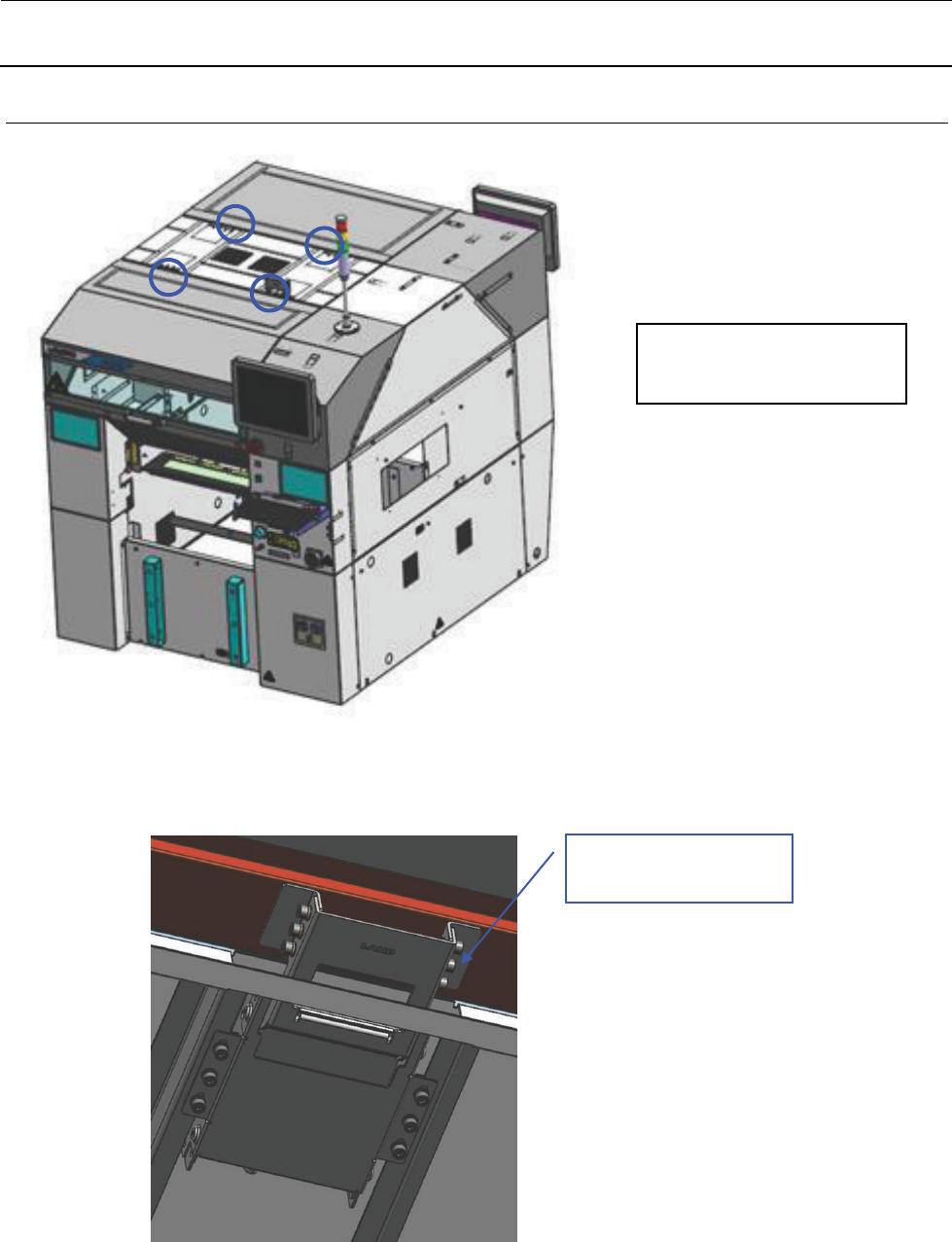

协助铰链的更换
【拆卸】
取出 M5×10 带垫片螺丝 CAP（6 个）左右，取下安全盖。
辅助铰链，两个在安全罩
的内侧的左右，以放置。
① M5×10带垫片螺丝
CAP（6个）
维修调整要领书
11-1
11
电气装置
11-1
电气装置部的布局
1.信号塔 2.LCD 监视器 3.操作开关
4.Head 单元〔Head 主基板组,Z/ZA/T 轴伺服放大器〕
5.OCC 摄像机,垂直照明基板组,角度照明基板 6.电源开关
7.控制单元〔CPU 板、IO CONTROL PCB、RS232 BOARD、POSITION BOARD、CPCI BACK BOARD〕
8.X 轴 AC 伺服放大器 9.Y 轴 AC 伺服放大器 10.真空发生器
11.5 相步进马达驱动器〔传送马达 L/C/R〕 12.5 相步进马达驱动器〔AWC 马达用〕
13.后备马达用驱动器 14.电气装置单元 A 15.电气装置单元 B 16.ATX 电源（带 UPS 功能）
17.电源变压器 18.制动器 19.SAFETY PCB 20.CONVEYOR PCB 21.MI BANK RELAY PCB
22.SUPERIMPOSE BOARD 23. BATTERY

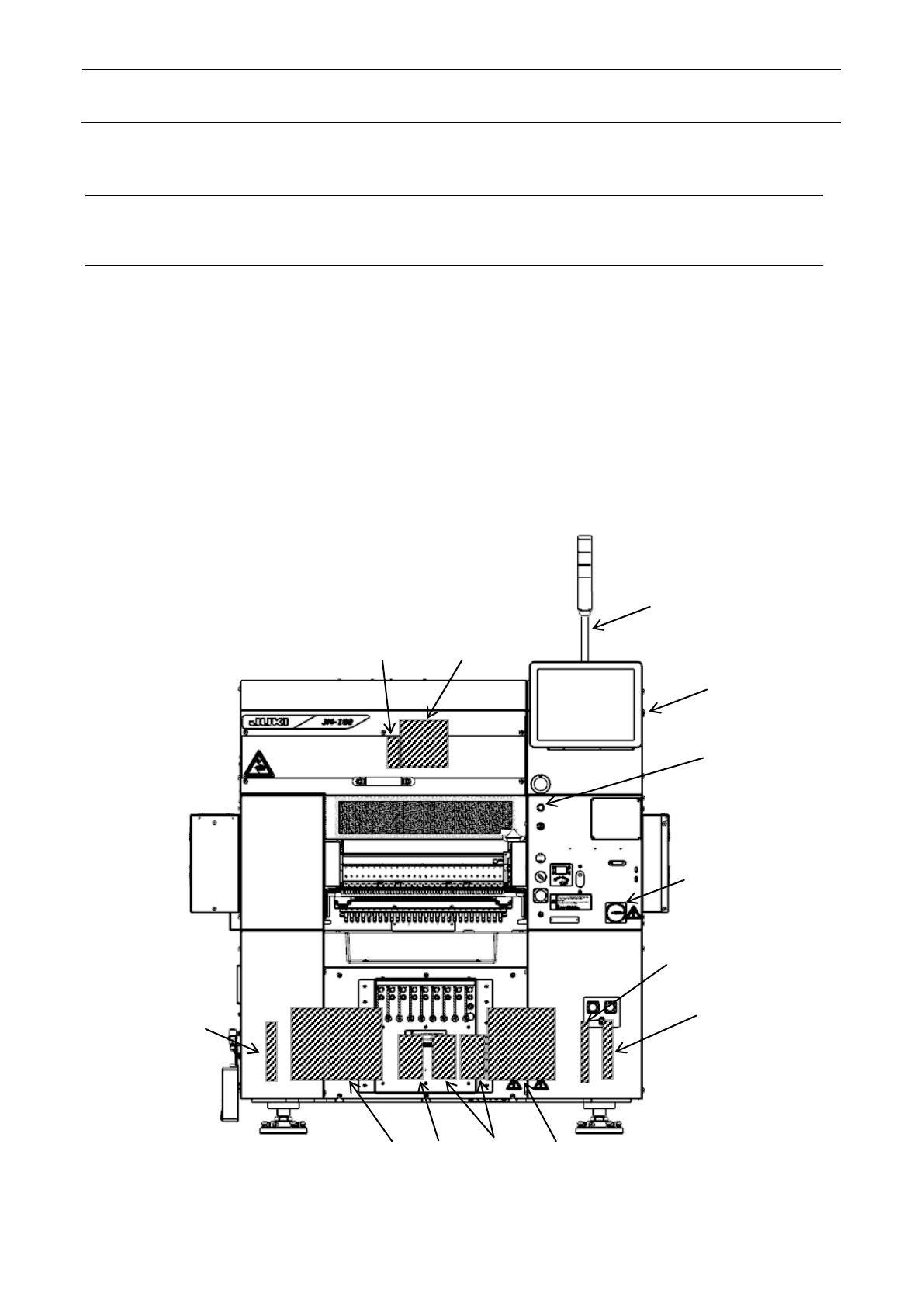

图
11-1-1
正面图
1
2
3
4
5
6
7
9
8
15
21
19
2
维修调整要领书
11-2
图
11-1-2
背面图
图
11-1-3
侧面图
10
14
18
23 16
21
17
20
11,12
13
