维修调整要领书 11 -3 11 - 2 电气装置单元 11 -2- 1 电气装置单元 A 电 气装置 单元 A 实际安装在 底座框架的 装置后面。 图 11 -2-1-1-1 ～图 11 -2-1- 1-2 、图 11 -2-1-2-1 ～图 11 -2-1-2-2 为外观图， 图 11 -2-1-1-3 、图 11 -2-1- 2-3 为构成图。 图 11 -2-1-1-4 、图 11 -2-1-2-4 为电气装置单元 A 连 接图…

100%1 / 237
维修调整要领书
11-2

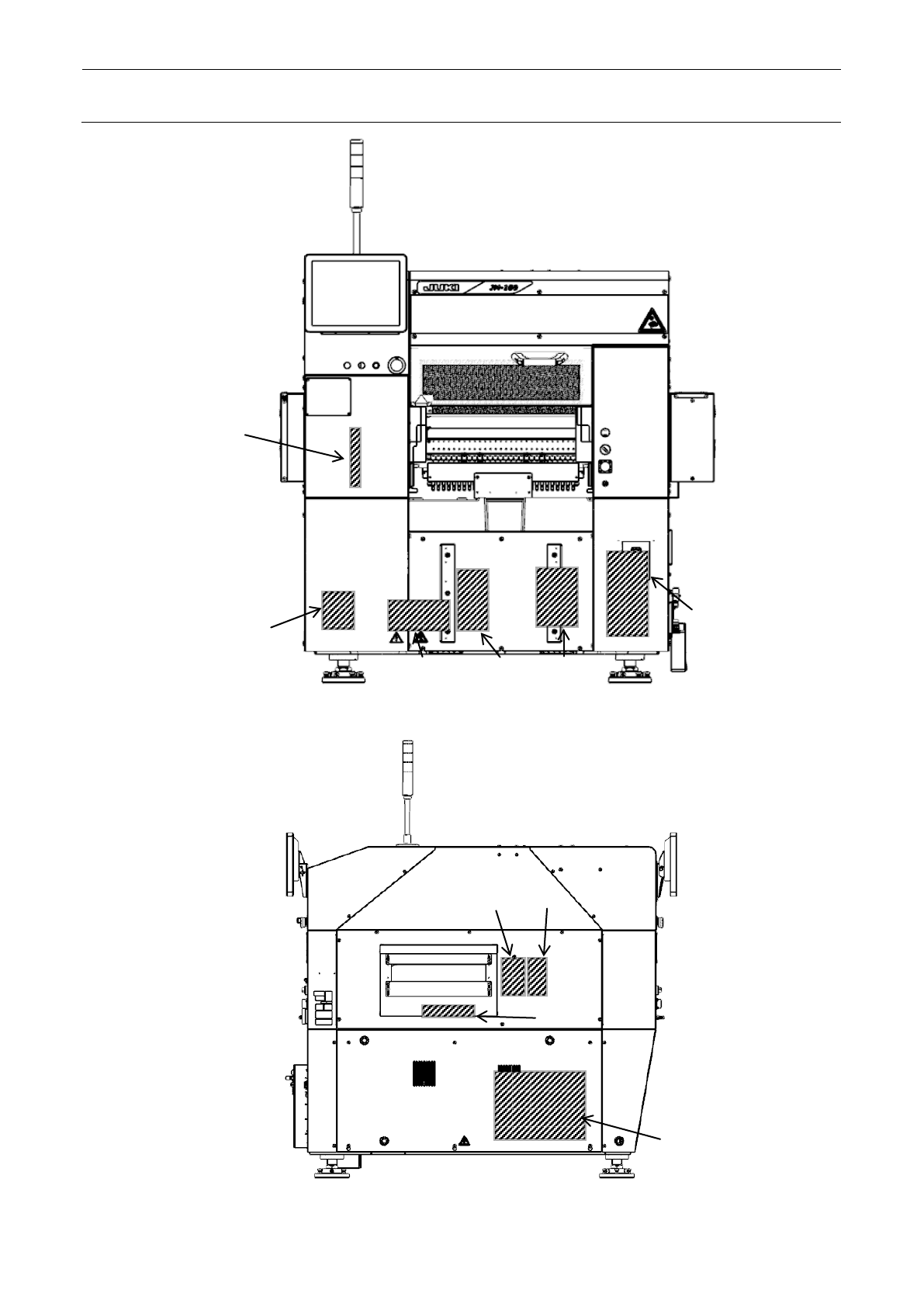

图
11-1-2
背面图
图
11-1-3
侧面图
10
14
18
23 16
21
17
20
11,12
13
维修调整要领书
11-3
11-2
电气装置单元
11-2-1
电气装置单元
A
电气装置单元 A 实际安装在底座框架的装置后面。
图 11-2-1-1-1～图 11-2-1-1-2、图 11-2-1-2-1～图 11-2-1-2-2 为外观图，图 11-2-1-1-3、图 11-2-1-2-3
为构成图。
图 11-2-1-1-4、图 11-2-1-2-4 为电气装置单元 A 连接图。
电气设备单元 A，控制用继电器，导体，电路保护器，各单元（包括控制单元，电气设备单元 B，XY
驱动器，ATX 电源，等）供给 AC 电源。

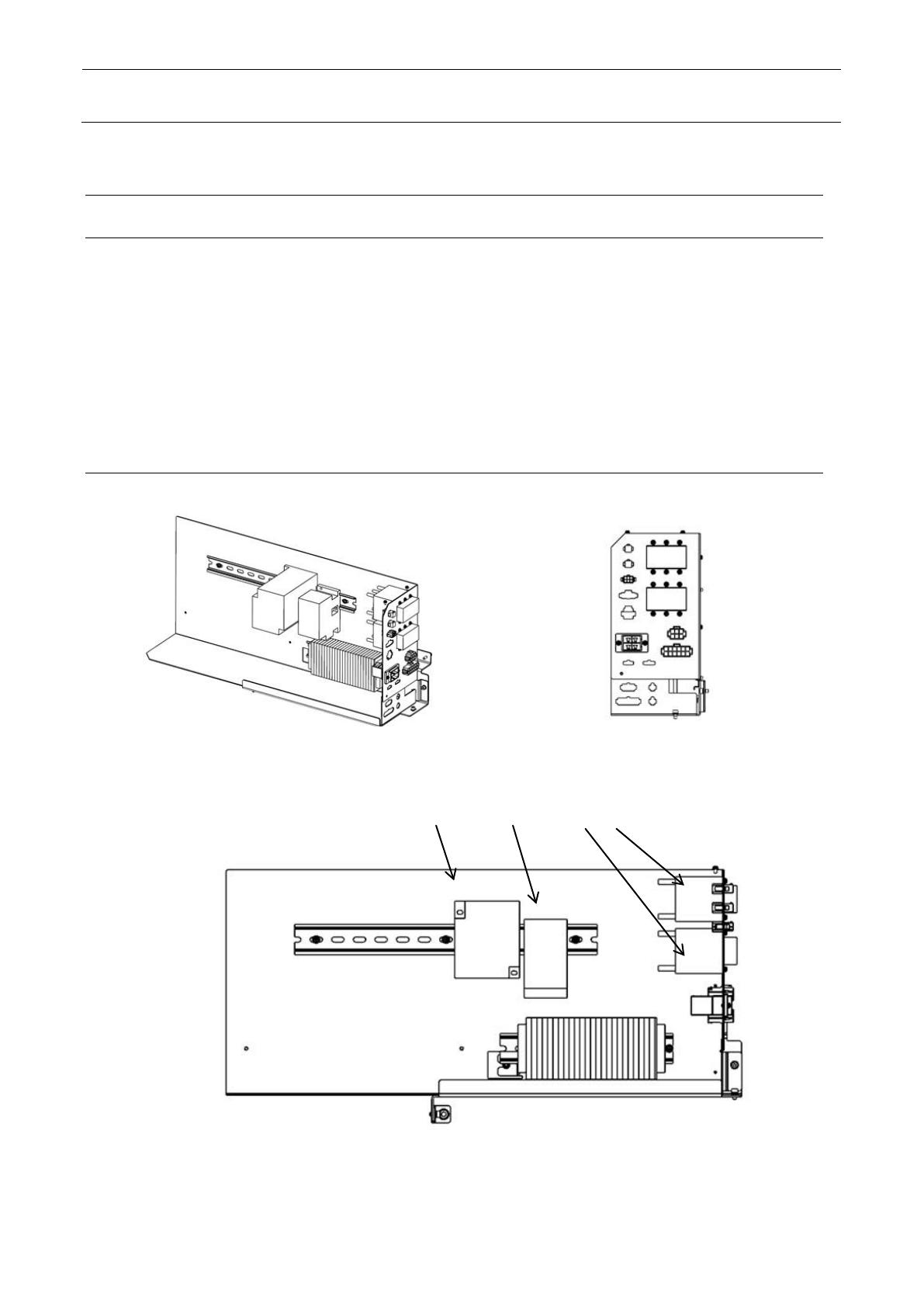

11-2-1-1
电气装置单元
A (ST)
构成
图
11-2-1-1-3
电气装置单元
A (ST)
图
11-2-1-1-2
电气装置单元
A (ST)
的正面图
图
11-2-1-1-1
电气装置单元
A (ST)
的外观
1
2
3
4
维修调整要领书
11-4
表
11-2-1-1-1
电气装置单元
A (ST)
＜零件清单＞
No. JUKI 品号 零件名 零件数 位置 备注
1 HA006510000 CIRCUIT PROTECTOR (3OA) 1 CP1
2 HA00651000A CIRCUIT PROTECTOR (10A) 1 CP2
3 HA006300000 MAGNETIC CONTACTOR 1 K1
4 HA006190000 MAGNETIC CONTACTOR 1 K2&TH
5
6
7
8
9
10
11
