11-8-5 CONVEYOR PCB ASM (40128875)
在传送单元中使用的 CONVEYOR 基板组的跳线、DIP-SW，尽管在交纳时已设定好，但要在设置基
板组时进行确认操作。
LED 显示的意思
<电源接通确认用>
LD1(绿灯亮) ： +3.3V 接通确认
LD14(绿灯亮) ： +5V 接通确认
LD15(绿灯亮) ： +24V 接通确认
<通信确认用>
LD2(红亮灯) ： GM-NET2 通信异常
LD3(红亮灯) ： 开始与 GM-NET2 主机通信
LD4(红亮灯) ： GM-NET1 通信异常
LD5(红亮灯) ： 开始与 GM-NET1 主机通信

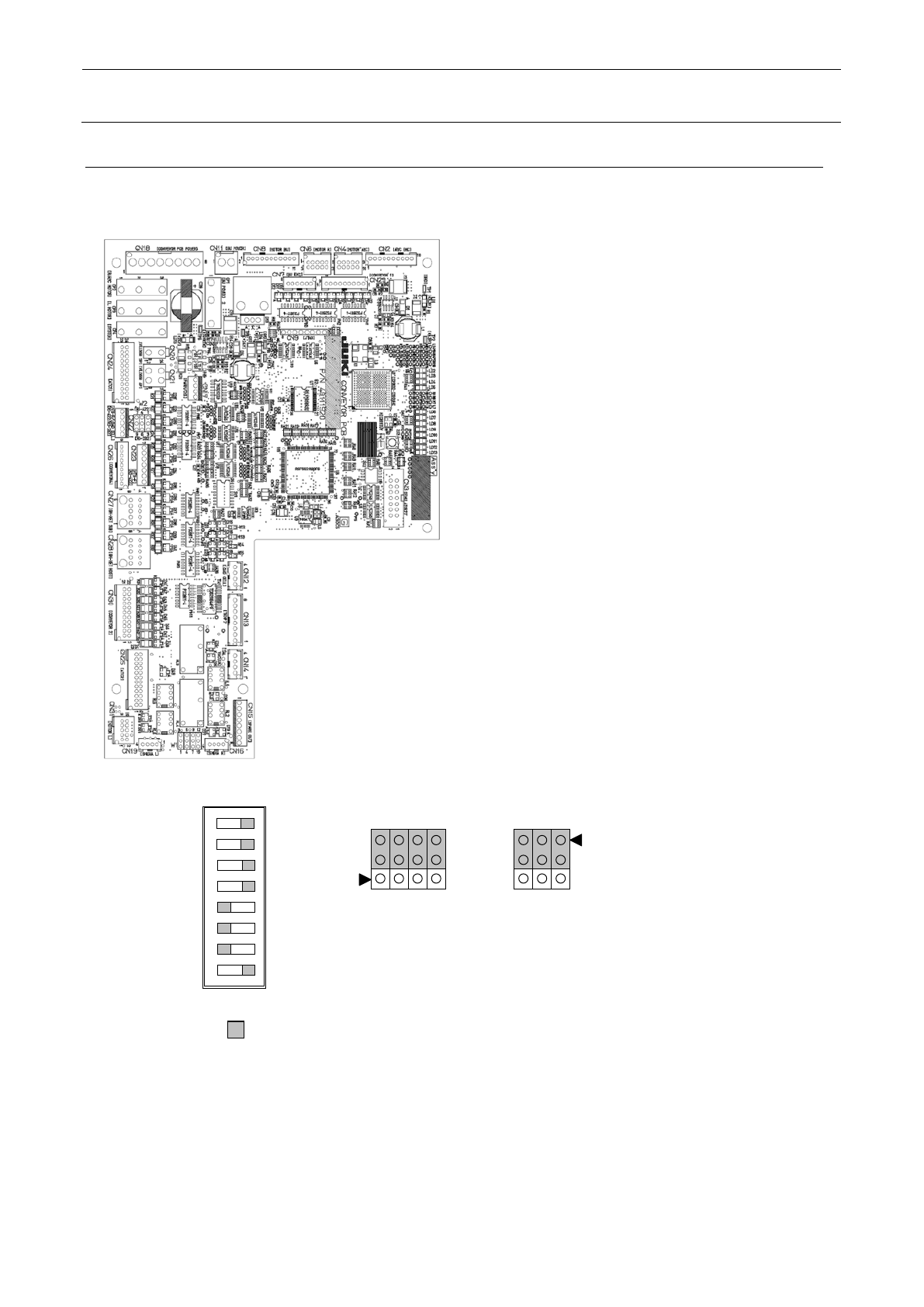

图
11-8-5-1
．
CONVEYOR PCB ASM
外观
部分为开关的设定位置及跳线的跨接安装位置。
图
11-8-5-2
．
CONVEYOR
基板组的
DIP-SW
【更换后的调整项目】
请通过主机软件的[维护] -[MS 参数] -[版本升级] -[版本升级- CNVR] 对基板的固件版本进行升级。
O
Ｎ
1
2
3
4
5
6
7
8
SW
1
1
3
W2
4
6
7
9
12
10
W1
9
7
6
4
3
1
维修调整要领书
11-47
11-8-6
步进马达驱动器的调整
传送单元的传送马达、自动调整基板宽度马达及支撑台马达，使用了步进马达。
为了使步进马达正常旋转，需要调整 5 相步进驱动器。
・ 传送马达 L/C/R（步进马达） 5 相步进马达驱动器 HM001320000
・ AWC 传送马达（步进马达） 5 相步进马达驱动器 HM001320000
・ 支撑台马达（步进马达） 5 相步进马达驱动器 HX006890000
11-8-6-1
传送步进马达
L/C/R
驱动电流调整
＜调整步骤＞
① 调整前要确认已进行『DC 电源输出电压调整』。
② 使传送步进马达旋转，用数字万用表在 5 相步进驱动器上的『CP1』，『 CP2』端子之间测量。
数字万用表的连接方式为，『 CP1』接”＋”，『 CP2』接”－”。
③ 请缓慢旋转『RUN』可调电阻，使『CP1』～『CP2』之间的电压为 2.8±O.O1V。
④ 请将步进驱动器上的 DIP SW 按照下图进行设定。
图
11-8-6-1-1
．
DIP SW
的设定
・规格值
驱动电流：1.4A±0.005A／相
（以 CP1-CP2 之间的电压测量。2.8V±0.01V）
1．OFF
2
．
ON
ON
1 2
CK
FH
维修调整要领书
11-48
11-8-6-2
自动调整基板宽度马达驱动电流调整
＜调整步骤＞
① 调整前要确认已进行『DC 电源输出电压调整』。
② 使传送步进马达旋转，用数字万用表在 5 相步进驱动器上的『CP1』，『 CP2』端子之间测量。
数字万用表的连接方式为，『 CP1』接”＋”，『 CP2』接”－”。
③ 请缓慢旋转『RUN』可调电阻，使『CP1』～『CP2』之间的电压为 2.8±O.O1V。
④ 请将步进驱动器上的 DIP SW 按照下图进行设定。
图
11-8-6-2-1
．
DIP SW
的设定
・规格值
驱动电流：1.4A±0.005A／相
（以 CP1-CP2 之间的电压测量。2.8V±0.01V）
1．OFF
2
．
ON
ON
1 2
CK
FH
