维修调整要领书
11-49
11-8-6-3

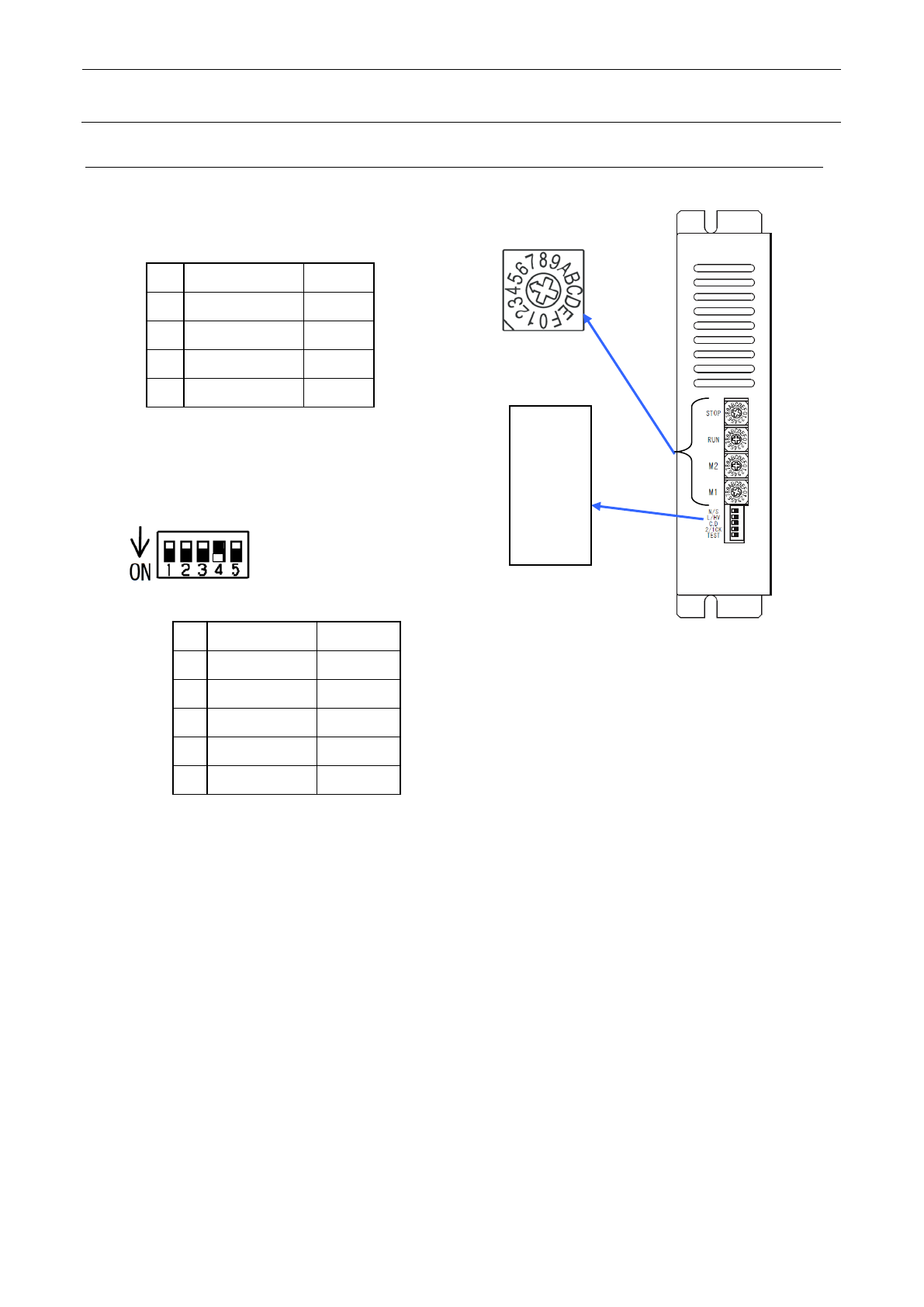

支撑台马达驱动电流调整
＜调整步骤＞
① 把设定用的旋转开关设定如下表所示。
② 设定用的 DIP SW 设定如下表所示。
No.
SW名称
设定值
1
STOP 9
2 RUN C
3 M2 0
4 M1 0
SW名称
设定值
1 TEST OFF
2 2/1CK ON
3 C.D OFF
4 L/HV ON
5 N/S OFF
N/S
L/HV
C.D
2/1CK
TEST
STOP
RUN
M1
M2
图
11-8-6-3-1
．
DIP SW
的设定
开关杆位置：
下为ON，上为OFF
维修调整要领书
11-50
11-9 SAFETY PCB ASM (40209949)
【功能】
SAFETY 基板的功能是，进行装置内的安全监视用各种传感器及操作用开关、信号塔等连接、各种
传感器及开关的状态监视及信号塔亮灯控制、护罩锁定等的电磁线圈控制。以及因 XY 轴的紧急停
止控制，向 XY 伺服放大器及 POSITION BOARD 接收发送紧急停止信息及限位信息。
① X、YL、YR 限位传感器的监视
② 护罩打开传感器的监视
③ 操作开关（START/STOP/CONSOLE/KEY）的监视
④ 台架下降传感器的监视
⑤ 护罩锁定电磁线圈的控制
⑥ 信号塔的亮灯熄灭控制

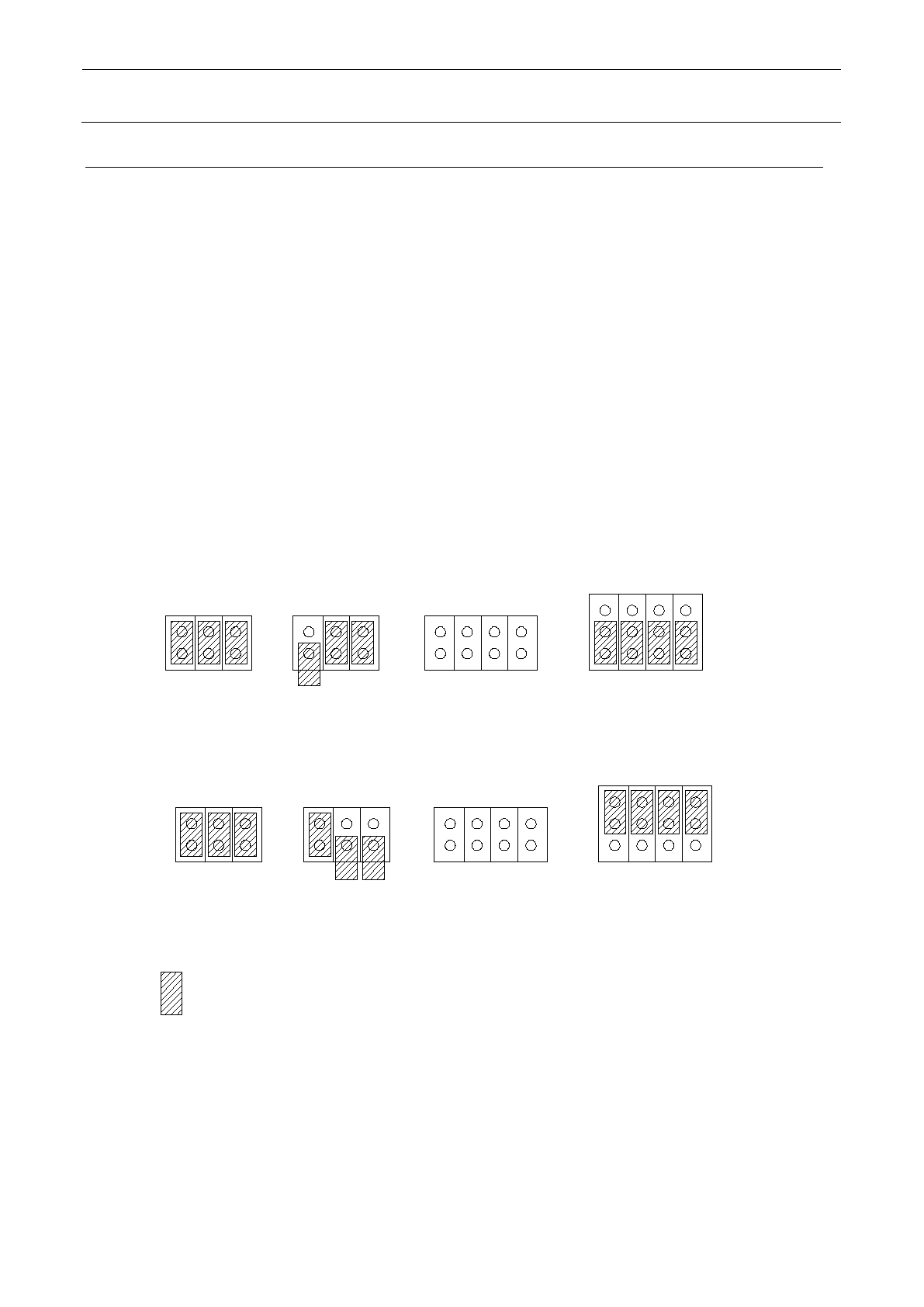

【短路针（跨接线）的设定】
ST 机设定为
EN 机设定
表示插座插入位置。
51
2 6
W1 W2
51
2 6
W4
71 4 10
93 6 12
W3
1
2
7
8
51
2 6
W1 W2
51
2 6
W4
71 4 10
93 6 12
W3
1
2
7
8
维修调整要领书
11-51
【开关的设定】
SW3 为对应特殊订货的开关，请按出厂时的设定使用。
SW4 为功能修订用的开关，请按出厂时的设定使用。
【LED 显示的意思】
LD1：亮灯时，显示基板内使用的+5V 正常。
LD2：亮灯时，显示基板内使用的+3.3V 正常。
【更换后的调整项目】
无特殊项目。
