维修调整要领书 12 -7 【更换零件一览表】 表 12 -2-1-2- 1 SSD 更换零件 No. 货号 品名 每台数量 备注 ① 4020682 4 SSD 1 ② 4020576 5 CPU B OARD 1 ③ 4017896 8 电缆护罩 1 CPU BOARD 附属品 ④ 螺丝 （Ｍ２．５） 7 CPU BOARD 附属品 ⑤ 螺丝 （Ｍ３） 4 CPU BOARD 附属品 ⑥ 座板 1 CPU BOARD 附属品 ⑦ S…
维修调整要领书
12-6
12-2-1-2
更换方法

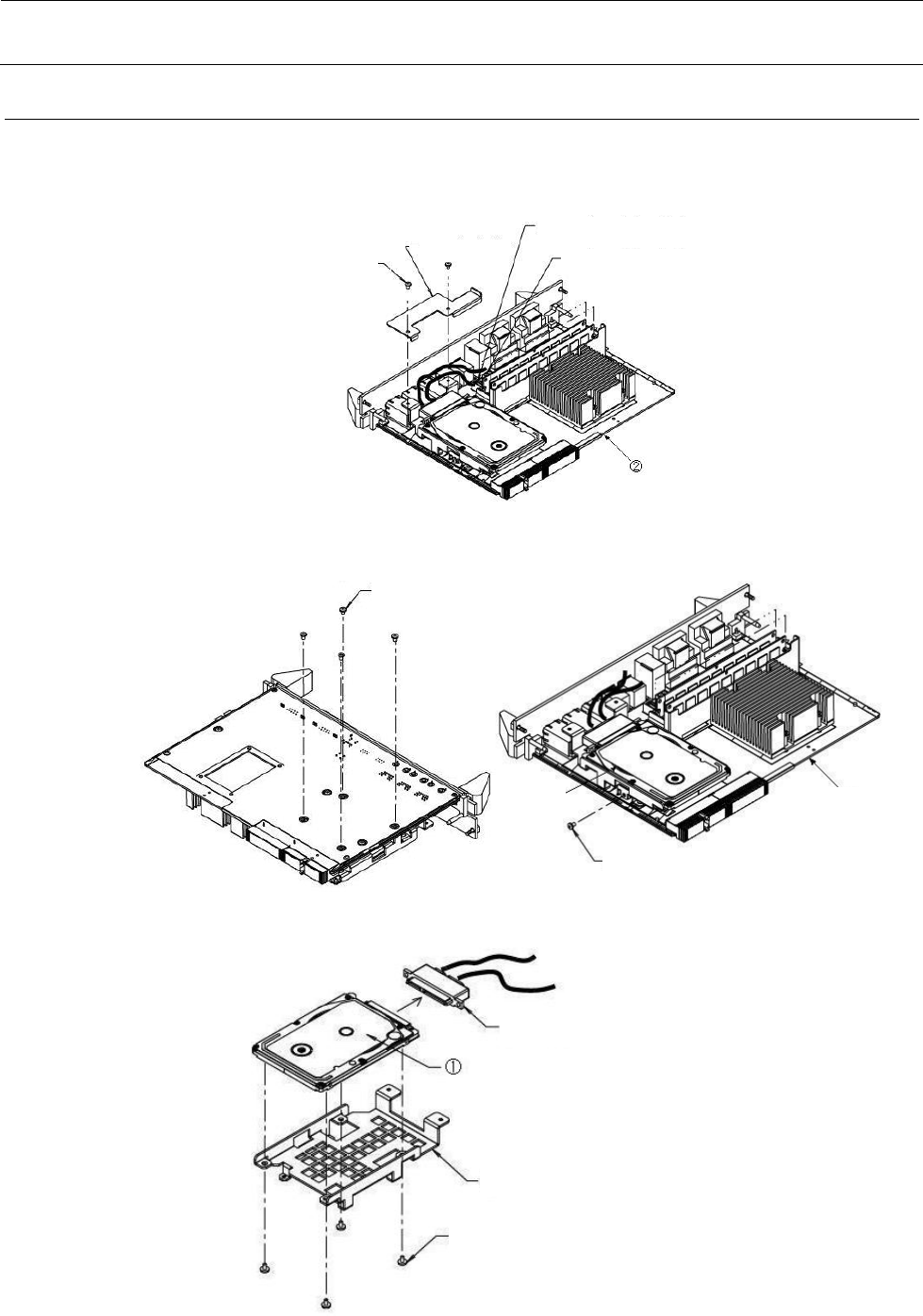

1) 请从控制装置中拆下②CPU BOARD。
2) 请卸下③电缆护罩的④螺丝（Ｍ２．５）２个，拆下 SATA 电缆连接器、DC 电缆的连接器。
3) 请拆下 CPU BOARD 背面的④螺丝（Ｍ２．５）４个和侧面的④螺丝（Ｍ２．５）１个。
4) 请拆下⑤螺丝（Ｍ３）４个，从⑥座板上卸下①SSD，再拆下⑦SSD 电缆。
5) 安装时，请按照相反的程序进行安装。
③
电缆护罩
④螺丝
SATA电缆连接器
DC电缆连接器
螺丝④
④
①
螺丝④
⑤
⑥
⑦
SSD
电缆⑦
座板⑥
螺丝⑤
维修调整要领书
12-7
【更换零件一览表】
表
12-2-1-2-1 SSD
更换零件
No.
货号
品名
每台数量
备注
①
40206824
SSD
1
②
40205765 CPU BOARD 1
③
40178968
电缆护罩
1
CPU BOARD 附属品
④
螺丝（Ｍ２．５）
7
CPU BOARD
附属品
⑤
螺丝（Ｍ３）
4
CPU BOARD
附属品
⑥
座板
1
CPU BOARD
附属品
⑦
SSD
电缆
1
CPU BOARD
附属品
维修调整要领书
12-8
12-2-2
网络的设置（要与
JaNets
通信的情况下进行设置）
为了 JM-100 与 JaNets 之间的通信，必须进行网络设置。
＜设定程序＞
① 设定 TCP/IP
② 设定共有文件夹
③ 登记用户
