维修调整要领书 1- 16 2 ） 卸下可动部分侧 CABLE_CLAMP_ X2 ，并切除束线带。 3 ） 拆下固定端侧 CABLE_CLAMP_ X 。 4 ） 删除 XY 拖链的电缆和光缆 7M 的固定面的 Y 轴电缆托盘连接器。 图 1 -4 -1- 3 图 1 -4 -1- 4 图 1 -4 -1- 5 图 1 -4 -1- 6
维修调整要领书
1-15
1-4 XY拖链电缆束线的更换要领说明
1-4-1 拆下X电缆
1） 取下贴装头顶盖，卸下与 XY 拖链电缆相连的各类插接器和 OPTICAL FIBER CABLE 7M。
XY 拖链电缆
XY
拖链电缆（
40205709
）
OPTICAL FIBER CABLE 7M
OPTICAL FIBER CABLE 7M（40048070）
图 1-4-1-1
图 1-4-1-2
维修调整要领书
1-16

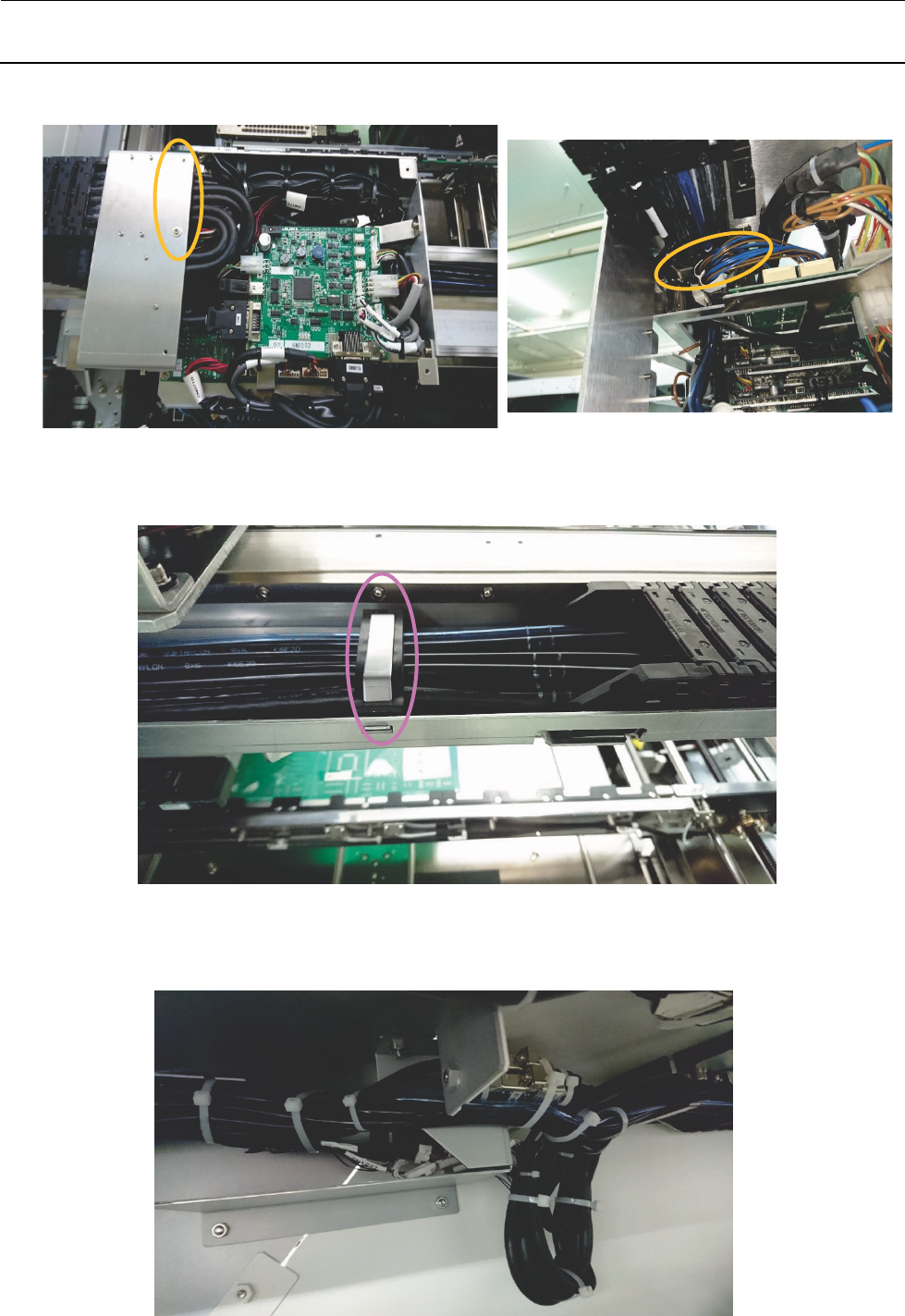

2） 卸下可动部分侧 CABLE_CLAMP_X2，并切除束线带。
3） 拆下固定端侧 CABLE_CLAMP_X。
4） 删除 XY 拖链的电缆和光缆 7M 的固定面的 Y 轴电缆托盘连接器。
图 1-4-1-3
图 1-4-1-4
图 1-4-1-5
图 1-4-1-6
维修调整要领书
1-17

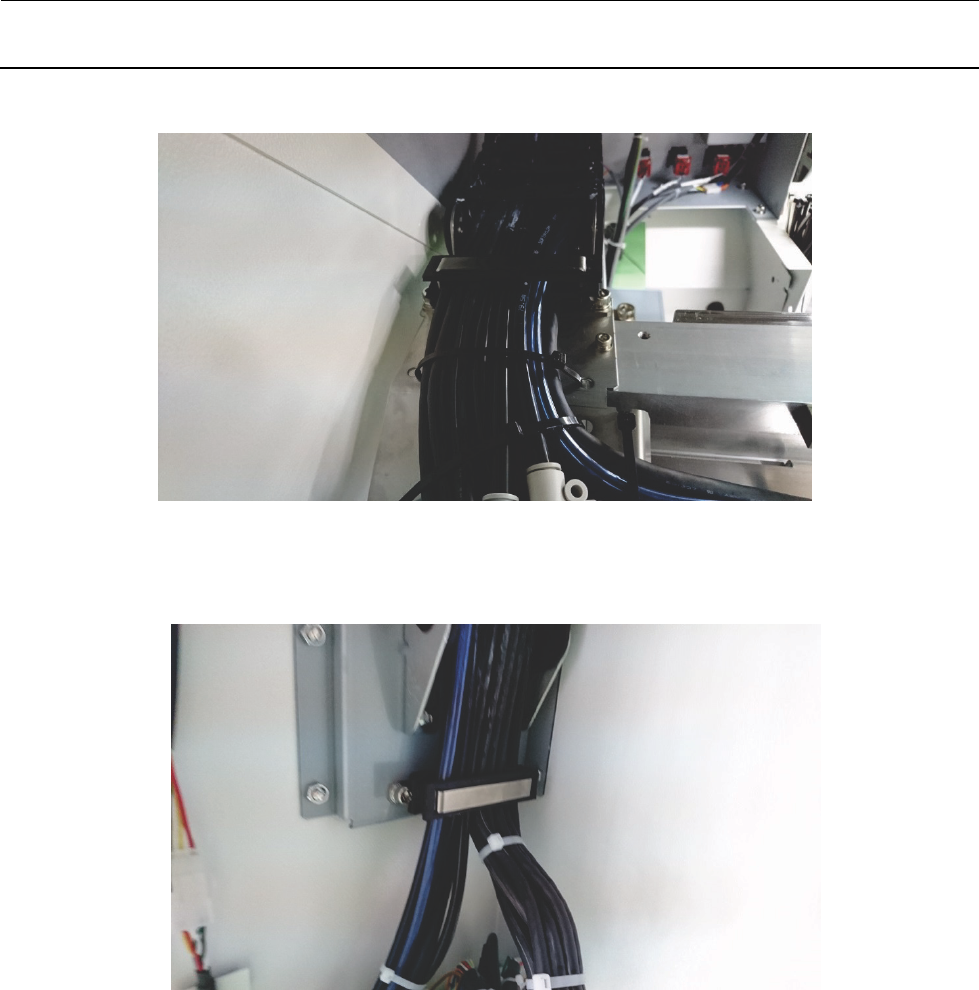

5） 卸下可动侧 FC_SUPPORT_Y_V2，并切除束线带。
6） 卸下固定侧 FC_SUPPORT_Y_V2，并切除束线带。
7） 拆下电缆载体的盖，并取出 XY 电缆。
图 1-4-1-7
图 1-4-1-8
