维修调整要领书 1- 47 A Y_MOTOR_FRAME BASE_FRAME 松开 YR 侧滚珠螺杆 的 锁紧螺母时，利用 Y 电动机框架与座架的空隙， 将 夹有扳手的回丝放入空隙 内。 向视图 A 利用这一空隙 YR 后侧 对 YL 也进行相同的操作。 22 一头的扳手 转动扳手的方向 用回丝等保护护罩 17 一头的扳手 扳手转动的方向 17 一头的扳手 22 一头的扳手 转动 22 一头扳手的方向 YR 前侧
维修调整要领书
1-46

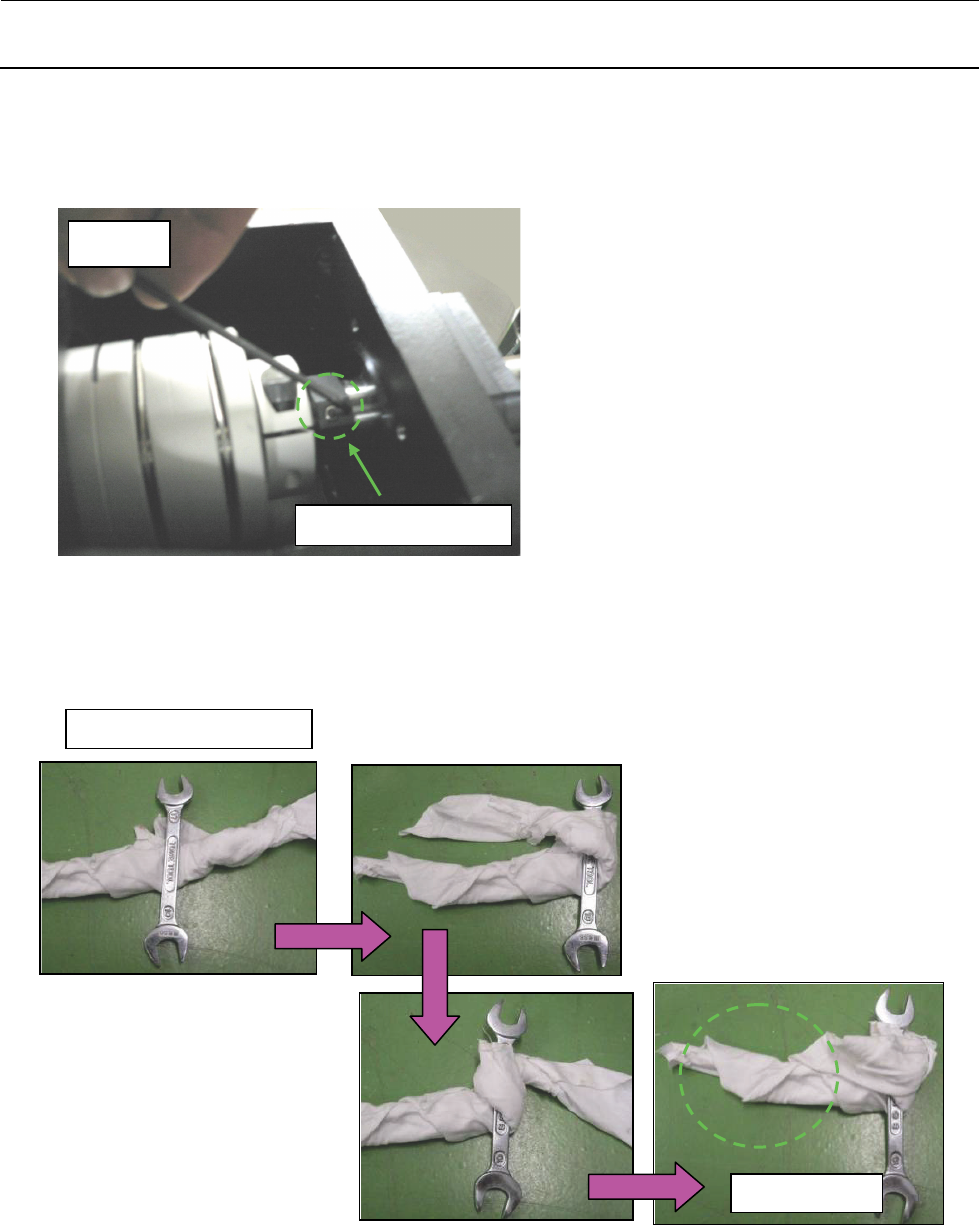

（2） 松开锁紧螺母的止动螺丝，把 22 一头的扳手嵌入锁紧螺母，17 一头的扳手嵌入滚珠螺杆的槽
内，松开锁紧螺母。
※ 锁紧螺母的止动螺丝不要把头露出锁紧螺母的表面。
（3） 用回丝包住扳手
※ 为了提高工作效率、保护机器，一定要这样做。
用回丝包住扳手的方法
放入空隙内。
锁紧螺母的止动螺丝
YR前侧
维修调整要领书
1-47

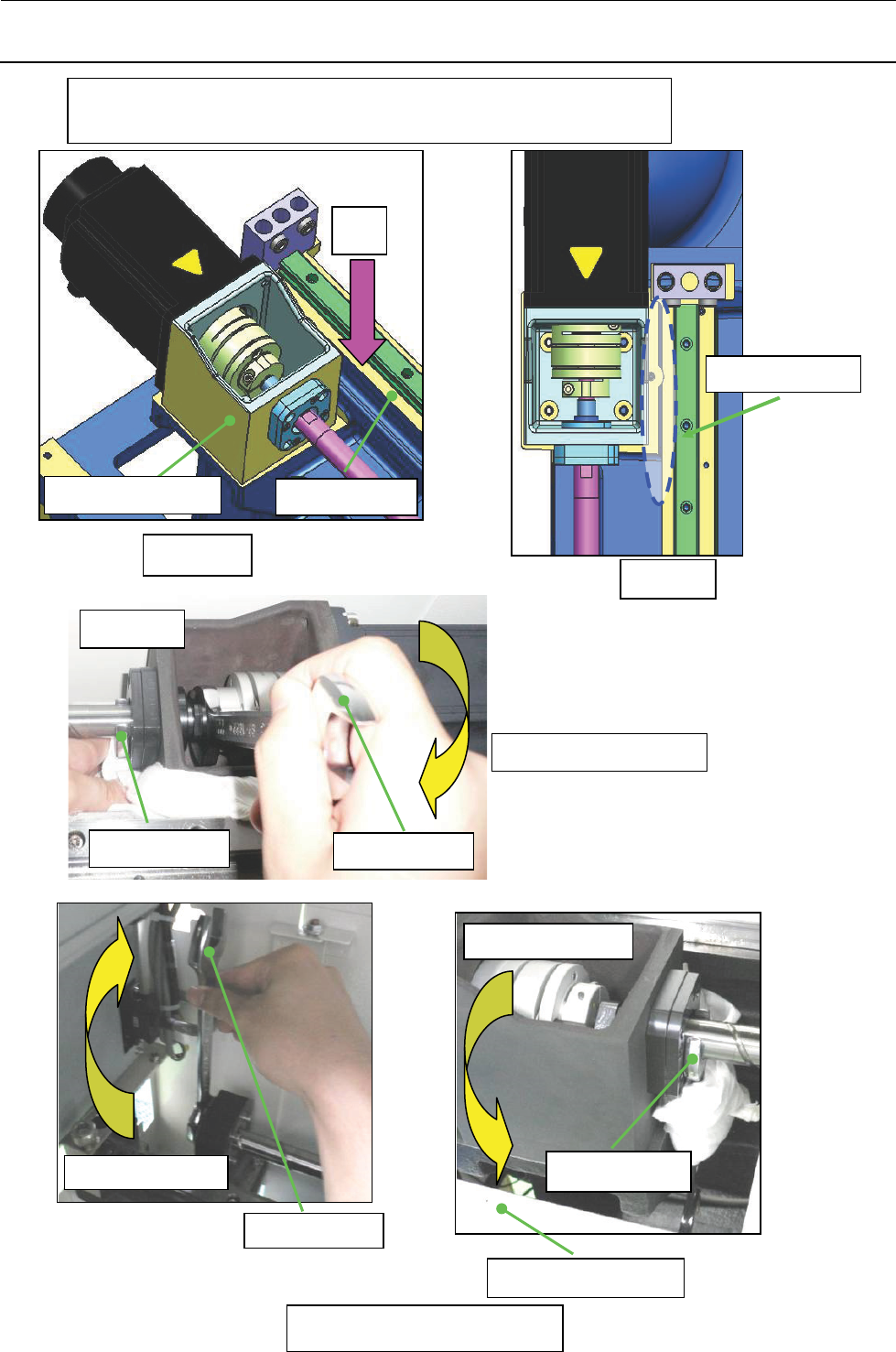

A
Y_MOTOR_FRAME
BASE_FRAME
松开YR侧滚珠螺杆的锁紧螺母时，利用Y电动机框架与座架的空隙，将
夹有扳手的回丝放入空隙内。
向视图
A
利用这一空隙
YR
后侧
对YL也进行相同的操作。
22
一头的扳手
转动扳手的方向
用回丝等保护护罩
17一头的扳手
扳手转动的方向
17
一头的扳手
22
一头的扳手
转动
22
一头扳手的方向
YR前侧
维修调整要领书
1-48

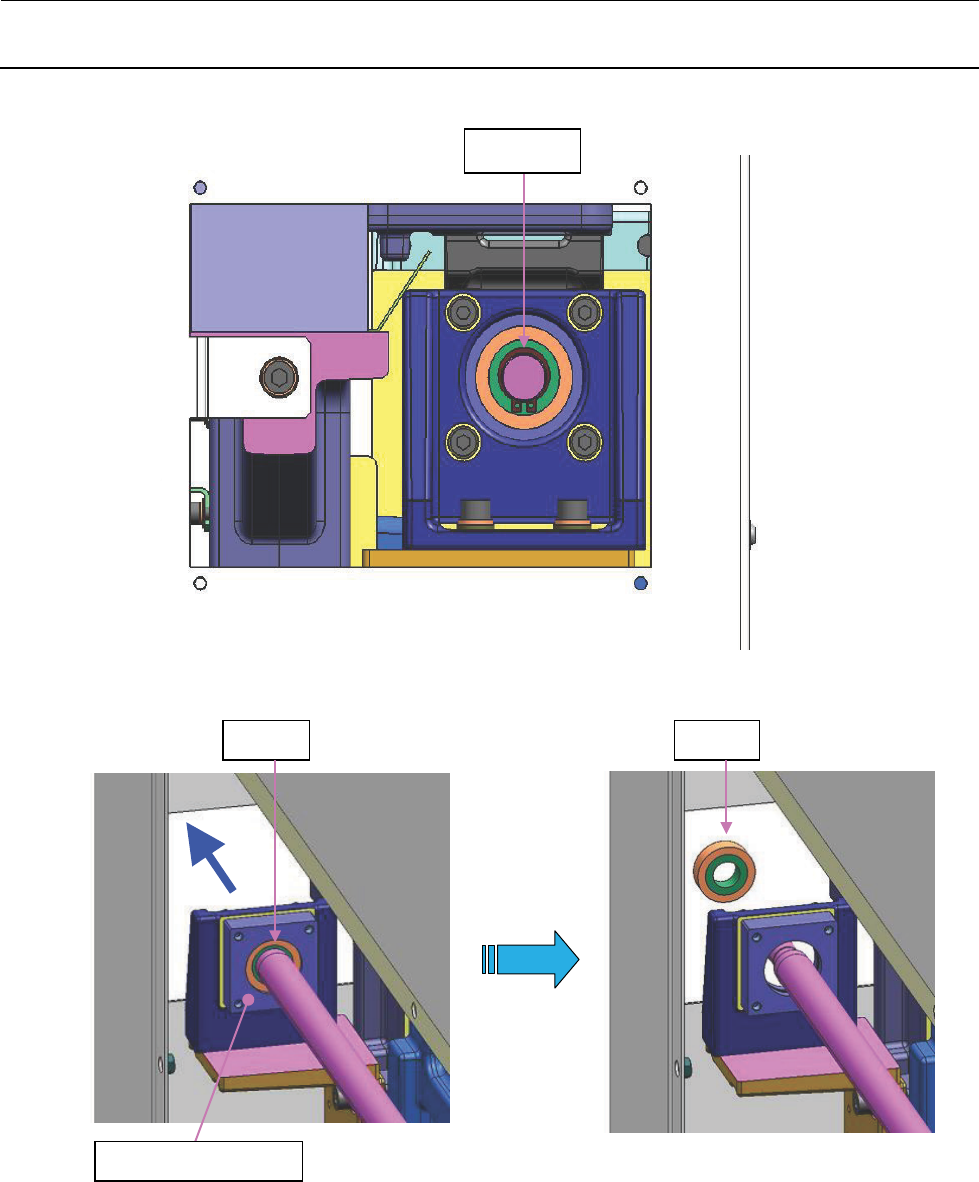

（4） 拆下后侧的 C 形环。
（5） 将轴承从 Y_ADJUST_PLATE 向箭头方向顶推拔出。
Y_ADJUST_PLAT
E
轴承
轴承
C 形环
