（14）把跑合运转中飞溅的润滑脂进行擦拭。
后侧
前侧

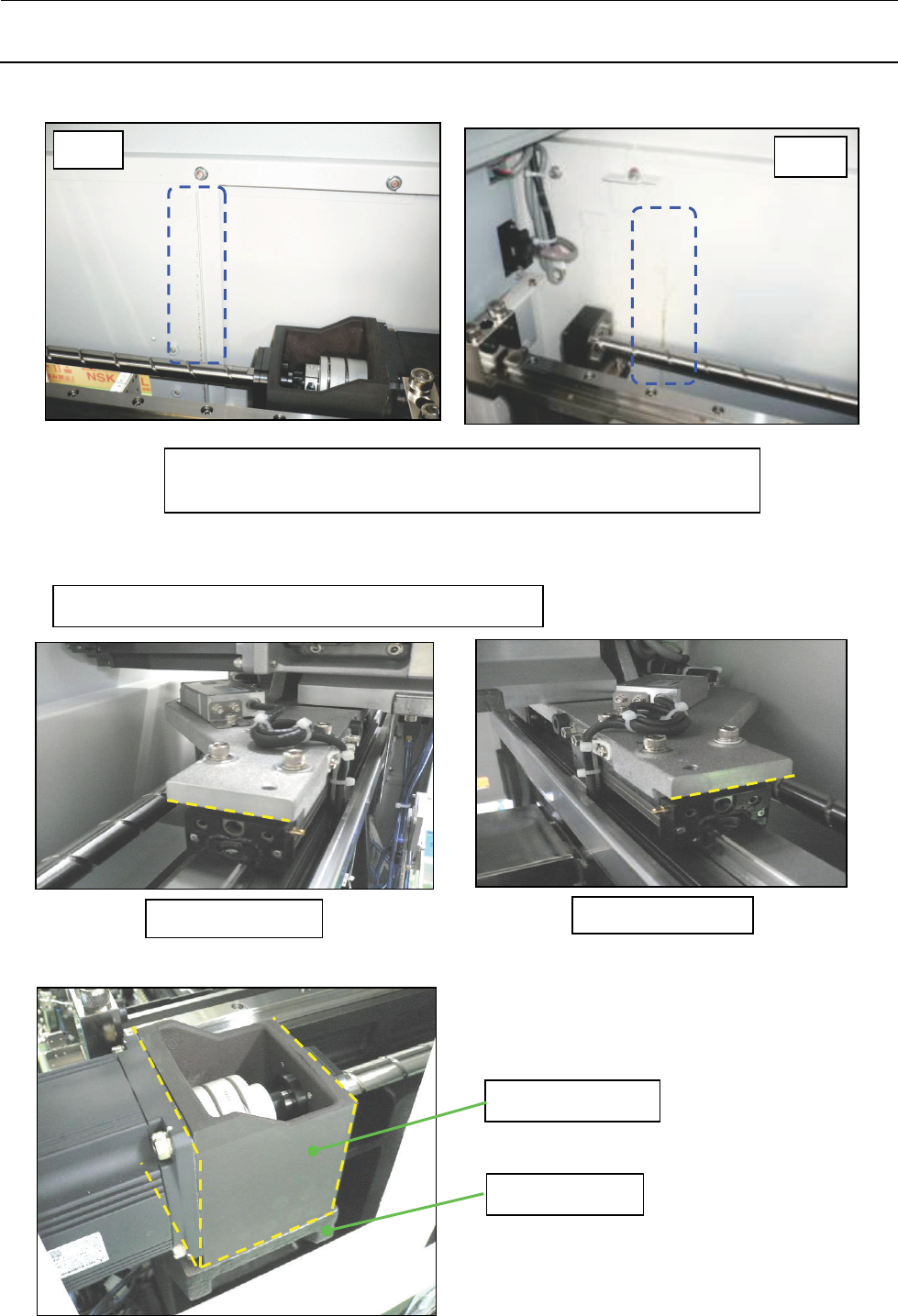

后侧和前侧用红框显示的部分是润滑脂特别会飞溅的部分，故要用回丝
擦拭。
BASE_FRAME_B
Y_MOTOR_FRAME
●X_FRAME_END_L
●X_FRAME_END_R
更换Ｘ滚珠螺杆、Y滚珠螺杆时的注意部位（棱边·缝脊部）
维修调整要领书
1-59
●Y_BASE_FRAME_R
●Y BASE FRAME L
Y_STOPPER_ASM
维修调整要领书
1-60
1-8 重新调整XY部分交换后
电动机的更换 滚珠螺杆的更换
LMT 传感
器的更换
原点附近传
感器的更换
电缆拖链
的更换
X 轴 Y 轴 X 轴 Y 轴
Z 相位置 － ① － ① － － －
原点粗调 ○ ② ○ ② － － －
Y 设置 － ③ － ③ － － －
XY 直角偏差 － ④ － ④ － － －
FCS － ⑤ － ⑤ － － －
传感器检查 － － － － △ △ －
○：必须, △：确认, －：不需要
数字调整顺序。
