Überblick
Steuereinheit am Gurtschneidgerät (CAN-Knoten) Beschreibung CAN-Knoten LED's
14 Nachrüstanleitung CAN-Knoten X-Serie SW 70x
Beschreibung Modul CAN-Knoten PPW Gurtschneider
Diese Platine ist zur alten Gurtschneiderplatine rückwärtskompatibel. Sie kann an X-, HF- und D-Serien-
Maschinen eingesetzt werden.
Abhängig davon, welche Kabel verbunden und welche DIP-Schalter gesetzt sind, entscheidet der CAN-
Prozessor welche Funktionen er an welchem Stellplatz zu kontrollieren hat.
1)
Je nach Maschinentyp sind nicht alle Portale verfügbar.
2)
Auch wenn kein Pipettenwechsler verbaut ist und nur der Gurtscheider angesteuert wird muss dieser
Schalter wegen der Abwurfbehälterabfrage und der Abblasstation auf OFF stehen.
X-Serien-Maschine mit CAN-Knoten
Das Kabel von der Maschine (Kabelbaum Maschine) muss wie in der Auflistung gebrückt sein:
*112: Portal 1: 10/11/12 gebrückt
*122: Portal 2: 11/12 gebrückt
*132: Portal 3: 10/12 gebrückt
*142: Portal 4: nicht gebrückt
2.4.1 Beschreibung CAN-Knoten LED's
DIP-
Schalter
Bedeutung des DIP-Schalters
1ON: Einstellung der CAN-ID über die DIP-Schalter 2 und 3 – OFF: Cable Select
2 CAN-ID 0
ON: Portal 1
1)
ON
OFF: Portal 2
1)
ON
ON: Portal 3
1)
OFF
OFF: Portal 4
1)
OFF: Cable Select
3 CAN-ID 1
4
ON: Nur Gurtschneider – OFF: Pipettenwechsler und Gurtschneider
2)
5ON: Modul im Reset-Modus – OFF: Modul im Standard-Modus
DIP-Schalter-Gruppe S3 - Übersicht
LED Funktion
V39 Component reject bin
V45 Nozzle reject bin
V41 CPU green status LED
V43 CPU red status LED
V44 NC1 light barrier 24V
V42 NC1 valve active
V40 NC2 light barrier 24V
V38 NC2 valve active
Einbau
Vorbereitende Arbeiten
Nachrüstanleitung CAN-Knoten X-Serie SW 70x
15
3Einbau
3.1 Vorbereitende Arbeiten
X Siehe auch Abschnitt (1.2 Was vor Beginn der Arbeiten zu tun ist...
J
8) .
X Entnehmen Sie per Software alle BE-Wagen aus der Maschine.
X Führen Sie einen Shutdown durch und schalten Sie die Maschine aus.
X Sichern Sie die Maschine gegen Wiedereinschalten.
X Trennen Sie die Maschine von der Spannungs- und Pneumatikversorgung.
HINWEIS:
Die SW70x unterstützt keine S-Förderer. Entsprechende BE-Wagen-Einzüge müssen gegen X-
Einzüge ausgetauscht werden.
Lesen Sie hierzu auch die entsprechende Anleitung:
MTC 2 und BE-Wagen-Einzug SIPLACE HF-Serie/X-Serie, Ausgabe 07/2009, d + e [00193892-
04]
Kapitel 4.9.4 BE-Wagen-Einzug X-Serie komplett tauschen [03015680-xx]
HINWEIS:
In einem 1-Portal-Bestückbereich muss an Stellplatz 2 bzw. 4 der BE-Einzug gelöst und leicht
nach außen gezogen werden um die Kabel anschließend verlegen zu können. Lesen Sie hierzu
die entsprechende Anleitung:
Serviceanleitung und Einstellanleitung X-Serie - 04/2009 - DE [00194439-08]
Kapitel 4.9.4 BE-Wagen-Einzug X-Serie komplett tauschen [03015680-xx] bzw. die Anleitung:
MTC 2 und BE-Wagen-Einzug SIPLACE HF-Serie/X-Serie, Ausgabe 07/2009, d + e [00193892-
04]
Einbau
Austausch Gurtschneider-Steuerplatine gegen CAN-Knoten
16 Nachrüstanleitung CAN-Knoten X-Serie SW 70x
3.2 Austausch Gurtschneider-Steuerplatine gegen CAN-Knoten

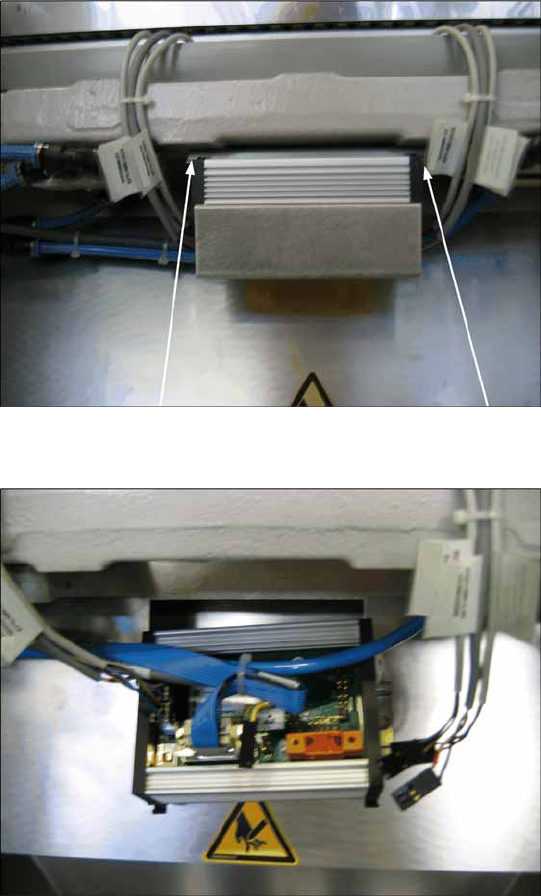

3-1: Demontage Gurtschneider-Steuereinheit alt
X Lösen Sie die alte Gurtschneider-
Steuerplatine mit Hutschiene vom
Gurtschneidgerät (2 Schrauben). Erst danach
lässt sich der Deckel der alten Steuerplatine
entfernen.
3-2: Kabel an der Gurtschneider-Steuerplatine abstecken
X Stecken Sie alle Kabel an der alten
Schneidgerätsteuerung ab.
