Einbau Austausch Gurtschneider-St euerplatine gegen CAN-Knoten Nachrüstanleitung CAN-Knoten X-Serie SW 70x 17 X Stecken Sie zusätzlich folgen de Kabel au s dem Nachrüstsa tz an den CAN-Knoten an. 3-3: Abgesteckte Kabel a…
Einbau
Austausch Gurtschneider-Steuerplatine gegen CAN-Knoten
16 Nachrüstanleitung CAN-Knoten X-Serie SW 70x
3.2 Austausch Gurtschneider-Steuerplatine gegen CAN-Knoten
3-1: Demontage Gurtschneider-Steuereinheit alt
X Lösen Sie die alte Gurtschneider-
Steuerplatine mit Hutschiene vom
Gurtschneidgerät (2 Schrauben). Erst danach
lässt sich der Deckel der alten Steuerplatine
entfernen.
3-2: Kabel an der Gurtschneider-Steuerplatine abstecken
X Stecken Sie alle Kabel an der alten
Schneidgerätsteuerung ab.
Einbau
Austausch Gurtschneider-Steuerplatine gegen CAN-Knoten
Nachrüstanleitung CAN-Knoten X-Serie SW 70x
17
X Stecken Sie zusätzlich folgende Kabel aus dem Nachrüstsatz an den CAN-Knoten an.

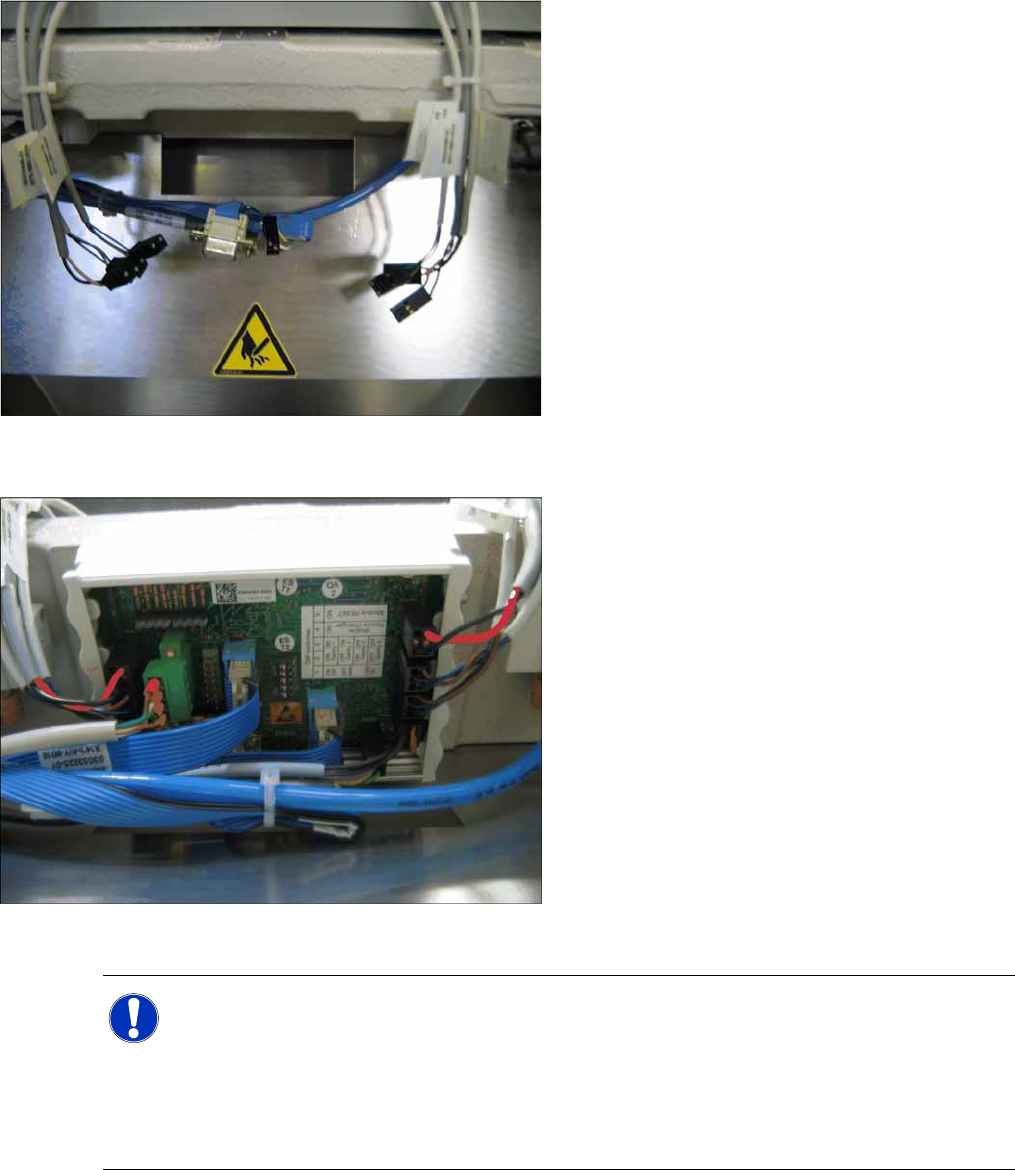

3-3: Abgesteckte Kabel am Schneidgerät
3-4: Kabel an montiertem CAN-Knoten anstecken
X Ziehen Sie die alte Gurtschneider-
Steuerplatine von der Hutschiene und
befestigen Sie die Hutschiene wieder am
Rahmen des Schneidgeräts.
X Stecken Sie die den neuen CAN-Knoten auf
die Hutschiene. Die Einheit wird mit einem
Deckel ausgeliefert, welcher auch bei
montierter Einheit entfernt werden kann.
X Stecken Sie alle Kabel wieder an. Die
Steckerbezeichnungen sind identisch zur
alten Steuereinheit. (Die Stecker und Kontakte
sind beschriftet und codiert.)
HINWEIS:
Ab der SW70x werden die Pipettenwechsler und die Pipettenstation nur noch über den CAN-
Knoten angesteuert. 1-Wire wird nur noch für die Temperatursensoren an der Kopfplatine
verwendet.
Der Schalter 4 am DIP-Switch muss daher auf OFF (= Nozzle Changer & Tape Cutter) stehen.
Siehe auch Beschreibung CAN-Knoten (2.4 Steuereinheit am Gurtschneidgerät (CAN-Knoten)
J
13) .
Einbau
Austausch Gurtschneider-Steuerplatine gegen CAN-Knoten
18 Nachrüstanleitung CAN-Knoten X-Serie SW 70x
3-5: Stromlaufplan BE-Einzug-Schneidgerät mit CAN-Knoten
