Einbau Einbau Magnetventil Pipettenstation CAN-Knoten Umrüstung der C&P20-Pipettenstation Nachrüstanleitung CAN-Knoten X-Serie SW 70x 33 3.6.2 Einbau Magnetventil Pi pettenst atio n CAN-Knoten Montagesatz: "Vers…

Einbau

Umrüstung der C&P20-Pipettenstation Demontage Ventil Pipettenstation 1-Wire-Hub

32 Nachrüstanleitung CAN-Knoten X-Serie SW 70x

3.6 Umrüstung der C&P20-Pipettenstation

3.6.1 Demontage Ventil Pipettenstation 1-Wire-Hub

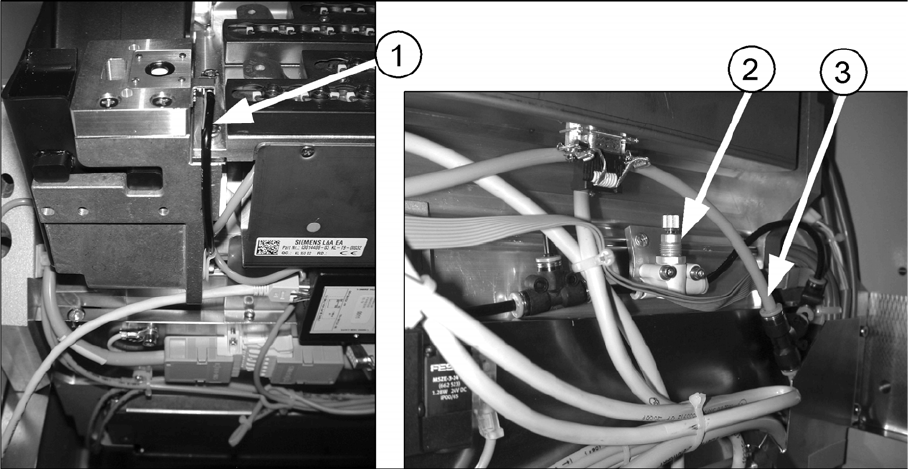

3-21: Schlauchverlegung an der Pipettenstation [03045404-xx]

X Trennen Sie die Pneumatikversorgung am T-Stück (3).

X Entfernen Sie das T-Stück für die Pipettenstation aus dem BE-Wageneinzug.

X Demontieren Sie die Feindrossel (2).

X Ziehen Sie den Schlauch (1) an der Pipettenstation ab.

X Verschließen Sie den offenen Ausgang des T-Stücks mit einem Stopfen.

(1) Schlauch Pipettenstation (2) Feindrossel.

(3) T-Stück

Einbau

Einbau Magnetventil Pipettenstation CAN-Knoten Umrüstung der C&P20-Pipettenstation

Nachrüstanleitung CAN-Knoten X-Serie SW 70x

3.6.2 Einbau Magnetventil Pipettenstation CAN-Knoten

Montagesatz: "Verschlauchung Pipettenstation mit Ventil" [03051467-xx]

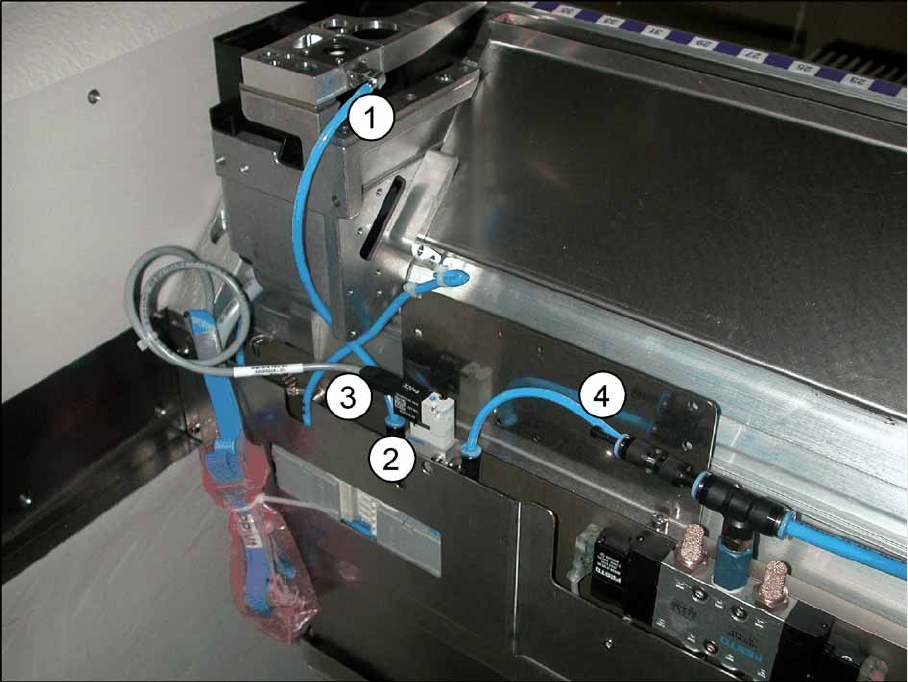

3-22: Verschlauchung Pipettenstation mit Ventil [03051467-xx]

X Montieren Sie das Magnetventil (2) mit den beiden DIN912-M3x16-A2-70-Schrauben am BE-

Wagen-Einzug. Sollten die entsprechenden Bohrungen nicht vorhanden sein, so fixieren Sie nach

Abschluss der Arbeiten das Magnetventil und die Verschlauchung mittels Kabelbindern am BE-

Einzug.

X Ersetzen Sie, sofern noch nicht geschehen, den Stopfen QSC-6H an der Magnetventil-

Einzugsteuerung durch die Y-Steckverbindung (4).

X Verbinden Sie den "Schlauch PUN4 125 mm" mit der Y-Steckverbindung (4) und dem Magnetventil

(2). Die zweite Öffnung am Y-Steckverbinder muss mit dem Pneumatikschlauch des

Pipettenwechslers verbunden oder mit dem Stopfen QSC-4H verschlossen werden.

X Verbinden Sie den Schlauch (1) mit dem Magnetventil (2) und der Pipettenstation.

X Verbinden Sie das bereits im BE-Wagen-Einzug vorverdrahtete Kabel (3) mit dem Magnetventil (2).

X Befestigen Sie das Magnetventil (2) wie im Bild oben dargestellt mit zwei Schrauben (DIN 7991-

M4x20-8.8) am BE-Wagen-Einzug.

(1) Schlauch Pipettenstation PUN4 200 mm (2) Magnetventil für Pipettenstation komplett

[03055785-xx]

(3) Kabel Einzug X-Serie Pipettenstation

[03053223-xx]

(4) "Y-Steckverbindung mit Steckhülse QSY-6H-4"

[03055792-xx]

Einbau

Abschließende Arbeiten Einbau Magnetventil Pipettenstation CAN-Knoten

34 Nachrüstanleitung CAN-Knoten X-Serie SW 70x

3.7 Abschließende Arbeiten

X Kontrollieren Sie, ob Sie alle Werkzeuge und Baugruppen, die nicht dem Betrieb der Maschine

dienen, aus dem Verfahrbereich der Bestückköpfe entfernt haben.

X Schalten Sie die Maschine ein.

X Fahren Sie die BE-Wagen in die Maschine.

X Download der Embedded Software.

X Führen Sie einen Firmware-Download auf die Gurtschneider-Steuerplatine durch.

Funktionsprüfung und Fehlerbehebung

Überprüfen Sie die Funktion indem Sie in den Einzelfunktionen der Komponenten des Gurtschneiders

aktivieren, und, sofern vorhanden, den Pipettenwechsler öffnen und schließen, die Abwurfbehälter-

Abfragen kontrollieren und das Magnetventil der Pipettenstation einschalten.

X Entfernen Sie die BE-Wagen.

X Schalten Sie die Maschine aus.

X Setzen Sie den Deckel aus dem Nachrüstpaket auf den CAN-Knoten auf.

X Kürzen Sie, sofern noch nicht geschehen, die Kabelbinder.

X Montieren Sie den Box-PC-Einschub und die "Stromversorgung BE-Einzug FCU" wieder an ihren

Platz im Rucksack der Maschine.

X Montieren Sie alle Abdeckungen.
