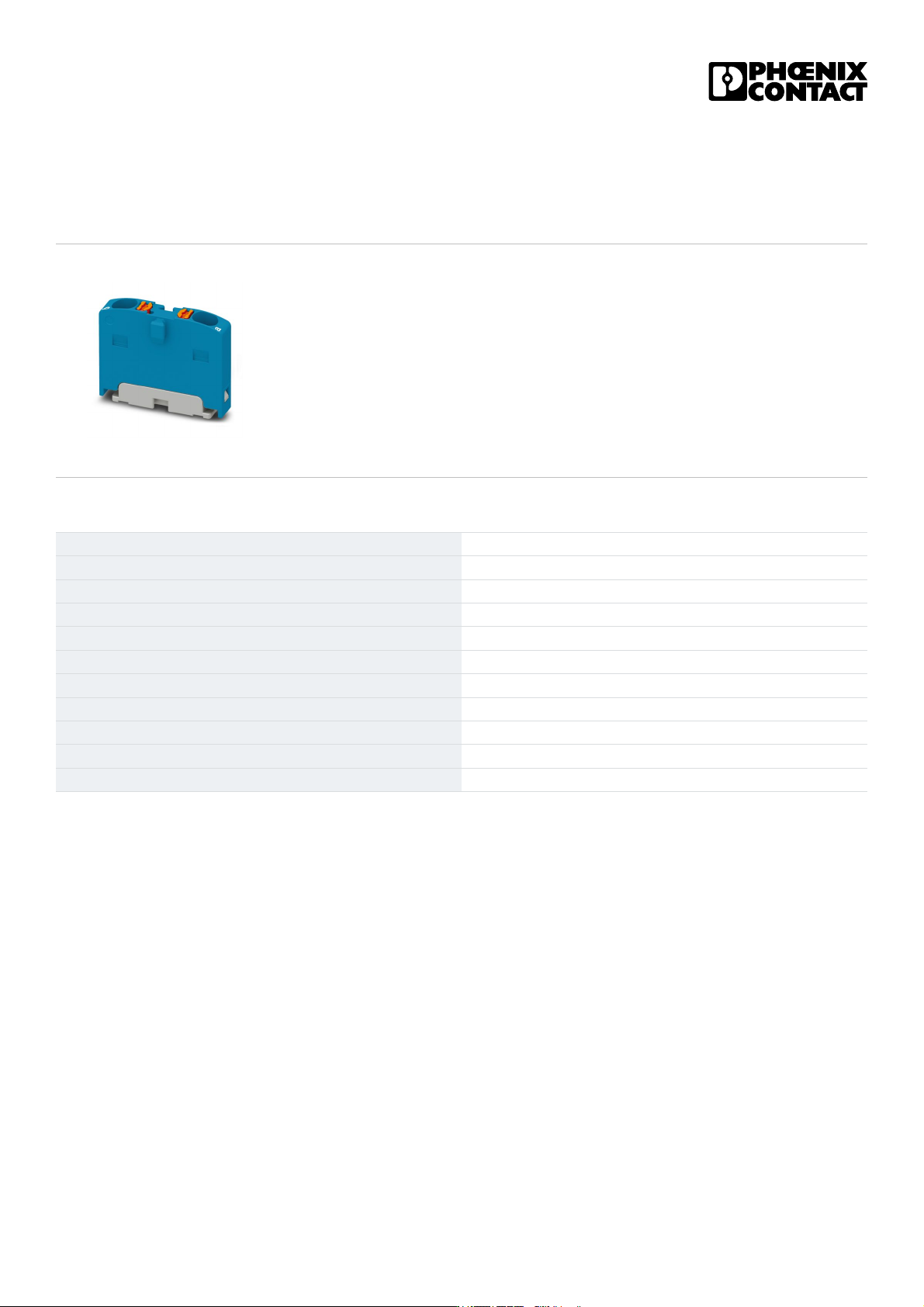

请注意，本PDF文档中所示数据均生成自在线目录。完整数据请见用户文档。我们的一般下载使用条款已生效。 单模块， 底座端子， 标称工作电压: 450 V， 额定电流: 17.5 A， 连接量: 2， 接线方式: 直插式连 接， 横截面: 0.14 mm 2 -2.5 mm 2 ， 安装方式: 用于卡接在DIN导轨适配器上， 直接安装，带法兰 ， 自由悬挂， 颜色: 蓝色 商业数据 订货号 1045925 包装单位 50 pc 最小订货…
请注意，本PDF文档中所示数据均生成自在线目录。完整数据请见用户文档。我们的一般下载使用条款已生效。
单模块， 底座端子， 标称工作电压: 450 V， 额定电流: 17.5 A， 连接量: 2， 接线方式: 直插式连
接， 横截面: 0.14 mm
2
-2.5 mm
2
， 安装方式: 用于卡接在DIN导轨适配器上， 直接安装，带法兰
， 自由悬挂， 颜色: 蓝色
商业数据
订货号 1045925
包装单位 50 pc
最小订货量 50 pc
销售关键代码 BEA111
产品关键代码 BEA111
目录页面 页码429 (C-1-2019)
GTIN 4055626639451
单件重量（含包装） 1.93 g
单件重量（不含包装） 1.8 g
关税号 8536901900
原产地 PL
PTFIX 2X1,5 BU - 单模块
1045925
https://www.phoenixcontact.com/cn/products/1045925
2024年7月16日 上午9:30 页码1 (22)
技术数据
产品属性
产品类型 配电箱端子
连接量 2
行数 1
电位 1
绝缘特性
过电压类别 III
污染等级 3
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.56 W
连接数据
每层的连接数量 2
额定横截面 1.5 mm²
额定接线容量AWG 14
剥线长度 8 mm ... 10 mm
塞规 A1 / B1
连接符合标准 IEC60998-2-2
刚性导线横截面 0.14 mm² ... 2.5 mm²
横截面 AWG 26 ... 14 (按IEC标准修订)
柔性导线横截面 0.14 mm² ... 1.5 mm²
导线横截面，柔性[AWG] 26 ... 16 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管） 0.14 mm² ... 1.5 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.14 mm² ... 1.5 mm²
标称电流 17.5 A
最大负载电流 21 A (带有2.5 mm² 导线接线容量)
最大总电流 21 A
额定电压 450 V
直接插拔式连接横截面
刚性导线横截面 0.34 mm² ... 2.5 mm²
刚性导线横截面[AWG] 26 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管） 0.34 mm² ... 1.5 mm²
柔性导线横截面（带塑料绝缘管的套管） 0.34 mm² ... 1.5 mm²
尺寸
宽度 4.2 mm
高度 21.6 mm
深度 17.7 mm
PTFIX 2X1,5 BU - 单模块
1045925
https://www.phoenixcontact.com/cn/products/1045925
2024年7月16日 上午9:30 页码2 (22)
材料规格
颜色 蓝色
阻燃等级，符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数（电气，UL 746 B） 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
电气测试
电涌电压测试
测试电压设定值 7.3 kV
结果 已通过测试
温升测试
温度上升要求测试 温度上升 ≤45K
结果 已通过测试
短时耐受电流 1.5 mm² 0.18 kA
短时耐受电流 2.5 mm² 0.3 kA
结果 已通过测试
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
机械特性
机械参数
开口式侧板 否
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS35/NS15
测试力设定值 1 N
结果 已通过测试
