1 介绍 组件和用户手册 SIPLACE TX 1.2 总 览 输送机扩展件 06/2017 版本 8 1.2.3 配置示例 1 图 1.2 - 3 输送机扩展件 - 配置示例 (1) SIPLACE TX 输入传 送导轨的输送机扩展件 (2) SIPLACE TX 输出传 送导轨侧的输送机扩展件 (3) SIPLACE TX 贴片机 (1) (2) (3)
组件和用户手册 1 介绍
输送机扩展件 06/2017 版本 1.2 总览
7
1.2.2 SIPLACE TX 输入传送导轨侧的输送机扩展件
1

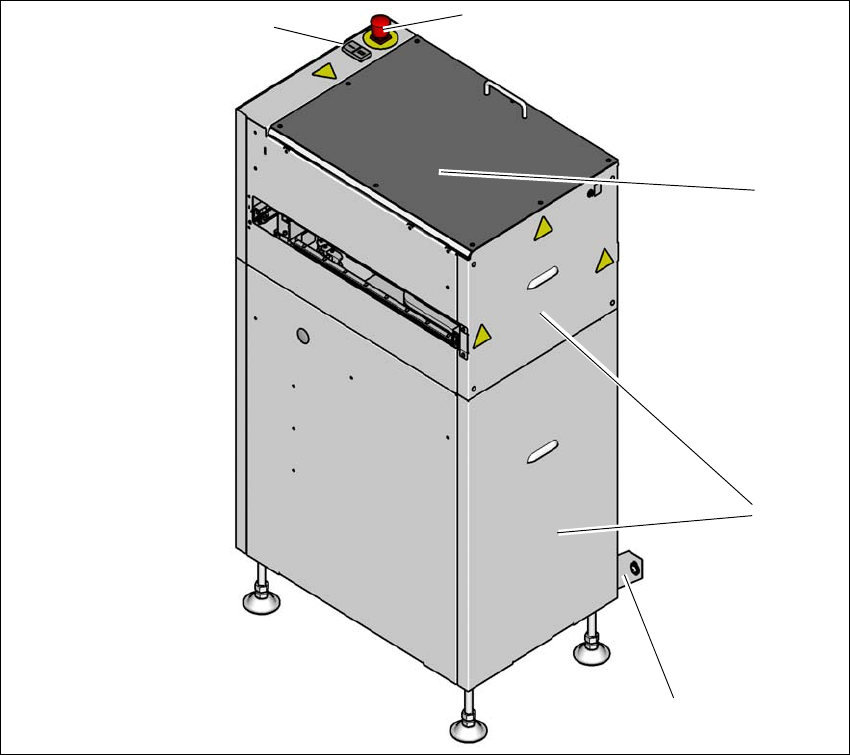

图 1.2 - 2 SIPLACE TX 输入传送导轨
侧的
输送机扩展件 输出侧
(T) SIPLACE TX 输入传送导轨行程方向
(1) 启动与停止按钮
(2) EMERGENCY STOP （急停）按钮
(3) 顶盖
(4) 侧盖
(5) SIPLACE TX 输入传送导轨侧槽托架
(1)
(5)
(2)
(3)
(4)
1 介绍 组件和用户手册 SIPLACE TX
1.2 总览 输送机扩展件 06/2017 版本
8
1.2.3 配置示例
1

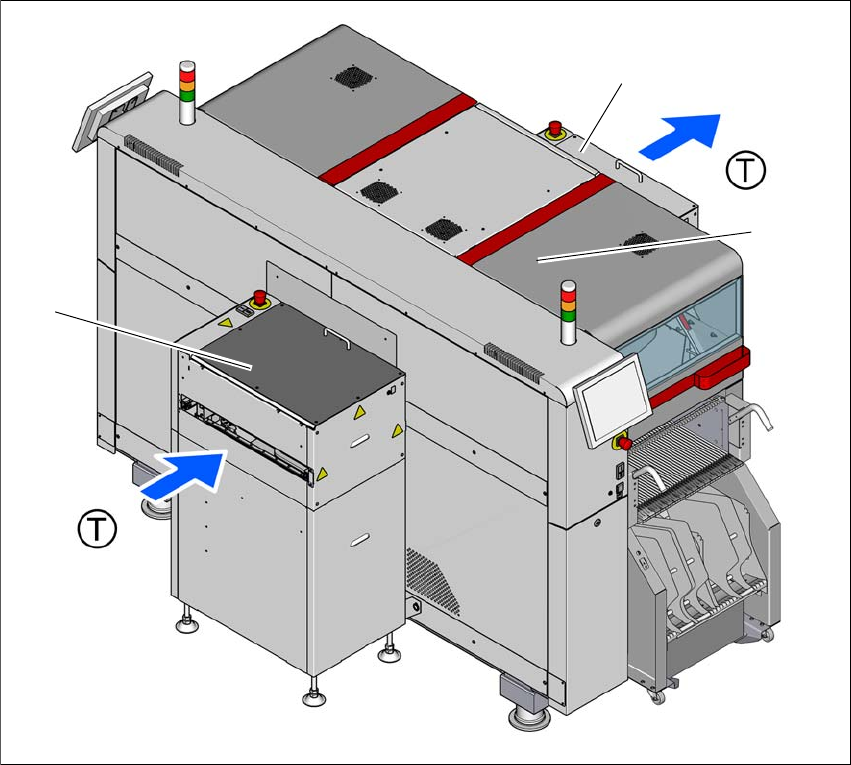

图 1.2 - 3 输送机扩展件 - 配置示例
(1) SIPLACE TX 输入传送导轨的输送机扩展件
(2) SIPLACE TX 输出传送导轨侧的输送机扩展件
(3) SIPLACE TX 贴片机
(1)
(2)
(3)
组件和用户手册 1 介绍
输送机扩展件 06/2017 版本 1.2 总览
9
1.2.4 贴片机序列号
贴片机序列号可在 SIPLACE 输送机 扩展件侧盖上的铭牌 (1) 找到。
1

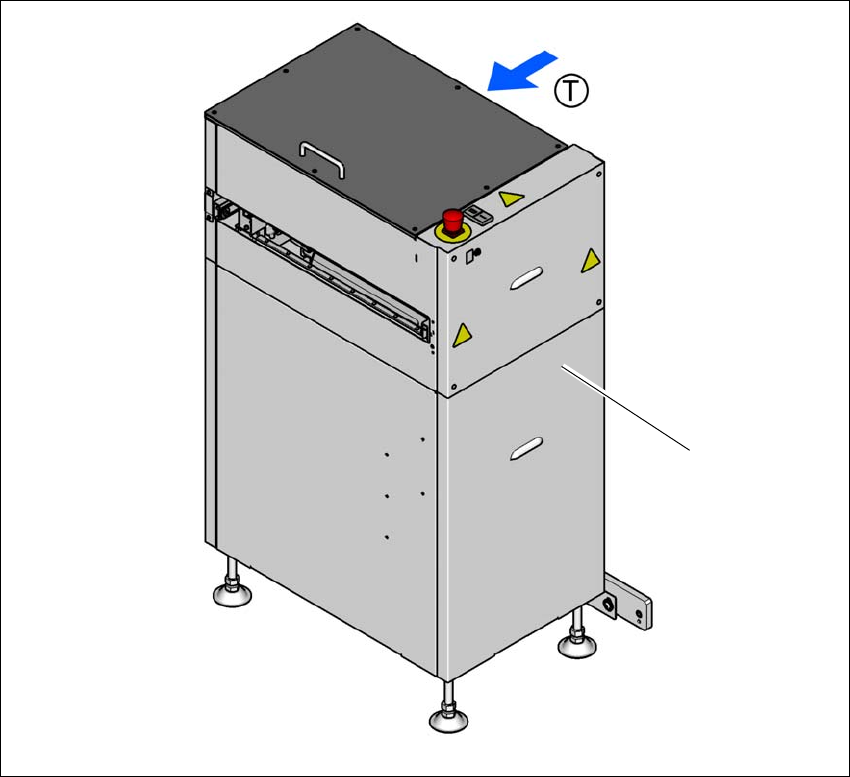

图 1.2 - 4 包含序列号的 铭牌位置
(T) 行程方向
(1) 铭牌
(1)
