00198279-02_UM_ShuttleExtensionTX_ZH - 第25页
组件和用户手册 2 操作安全 输送机扩展件 06/2017 版本 2.2 警告标签 23 图 2.2 - 2 输送机扩展件上的警告标签 项目 W 203，项 目编号 03009342- xx （两侧） 项目 W 204，项 目编号 03009343- xx （两侧） (T) PCB 传送方向 （至 SIPLACE TX） W 203 W 204
2 操作安全 组件和用户手册
2.2 警告标签 输送机扩展件 06/2017 版本
22
2.2 警告标签

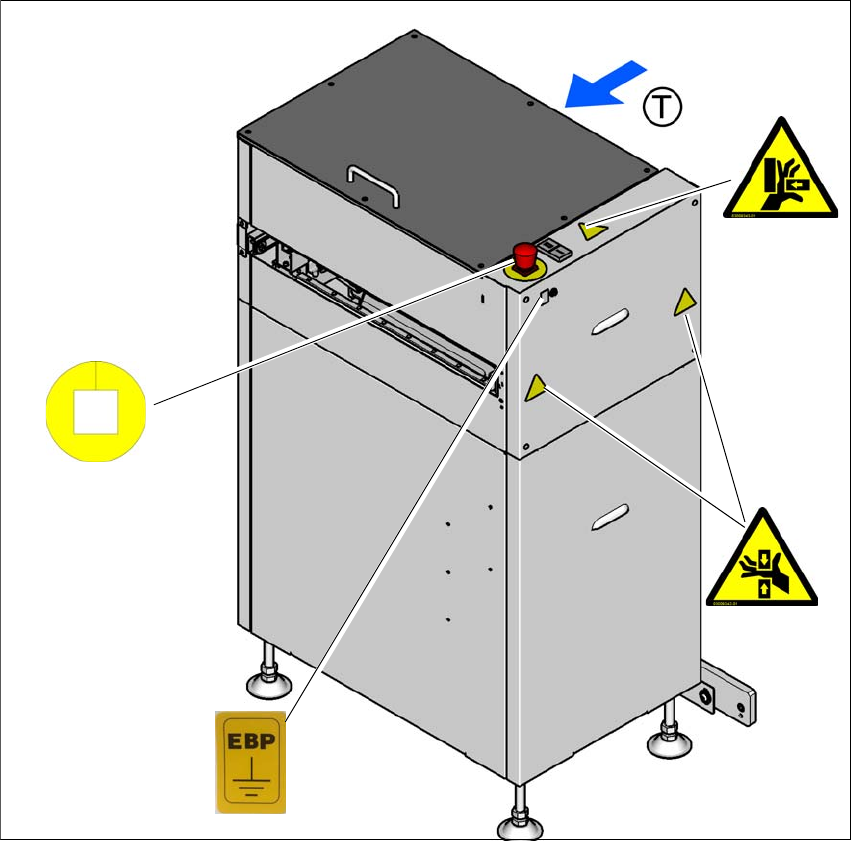

图 2.2 - 1 输送机扩展件上的警告标签
外部接地点，项目编号 00359574-xx
项目 W 203，项目编号 03009342-xx （两侧）
项目 W 204，项目编号 03009343-xx （两侧）
项目 W 210，项目编号 03009350-xx
(T) PCB 传送方向 （自 SIPLACE TX）
W 203
W 210
W 204
外部接地点
组件和用户手册 2 操作安全
输送机扩展件 06/2017 版本 2.2 警告标签
23

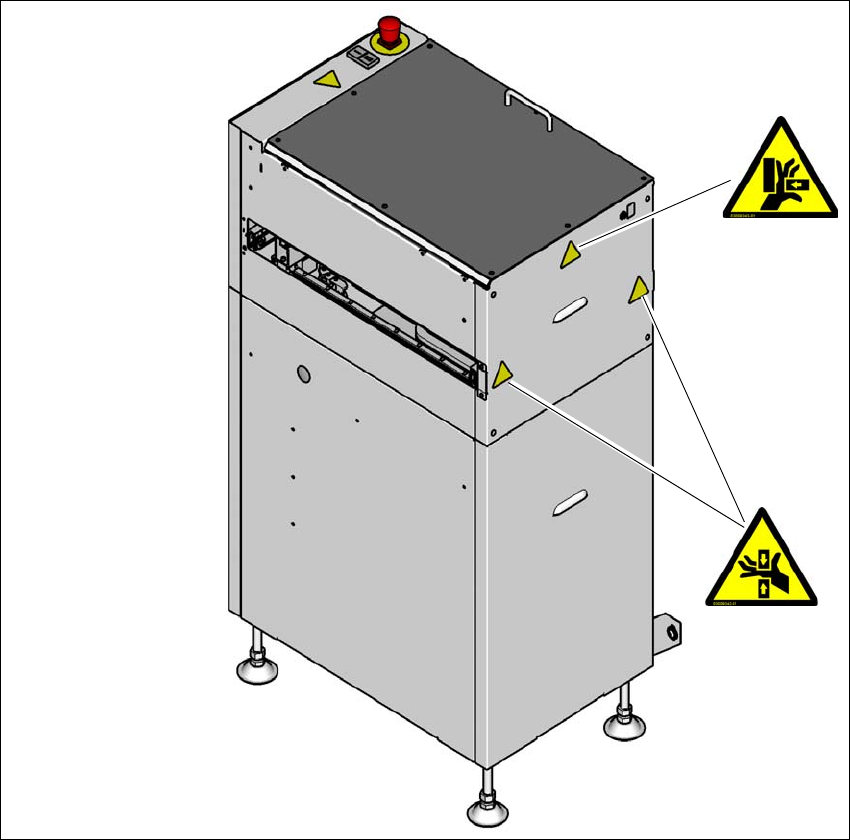

图 2.2 - 2 输送机扩展件上的警告标签
项目 W 203，项目编号 03009342-xx （两侧）
项目 W 204，项目编号 03009343-xx （两侧）
(T) PCB 传送方向 （至 SIPLACE TX）
W 203
W 204
2 操作安全 组件和用户手册
2.2 警告标签 输送机扩展件 06/2017 版本
24
图 2.2 - 3 输送机扩展件内的警告标签 - 第 1 部分
(1) 接地
(T) PCB 的传送方向
(1)
