组件和用户手册 3 装配说明 输送机扩展件 06/2017 版本 3.2 运输输送机扩展件 37 3.2 运输输送机扩展件 图 3.2 - 1 运输输送机扩展件 输送机扩展件只能在 ( A) 侧用液压车抬起。 3.2.1 装运包装和运输设备 3 (A) 装运包装尺寸 (L x W x H) 货盘 1105 mm x 905 mm x 1 535 mm 做好派送准备的 输送机扩展件 重量 装配两个输送机扩展件 170 kg 运输设备 …
3 装配说明 组件和用户手册
3.1 交付范围 输送机扩展件 06/2017 版本
36
3.1.1 机械接口套件
机械接口套件可用于将输送机扩展件固定到位。该机械接口套件中包含 2 个中央隔栅、4 个接口
支架、4 个 ISO4762 M8 和 8 个 ISO7380-2 M8 螺钉。中央隔栅安装于 SIPLACE TX 贴片机支撑
脚，接口支架安装于输送机扩展件框架上。

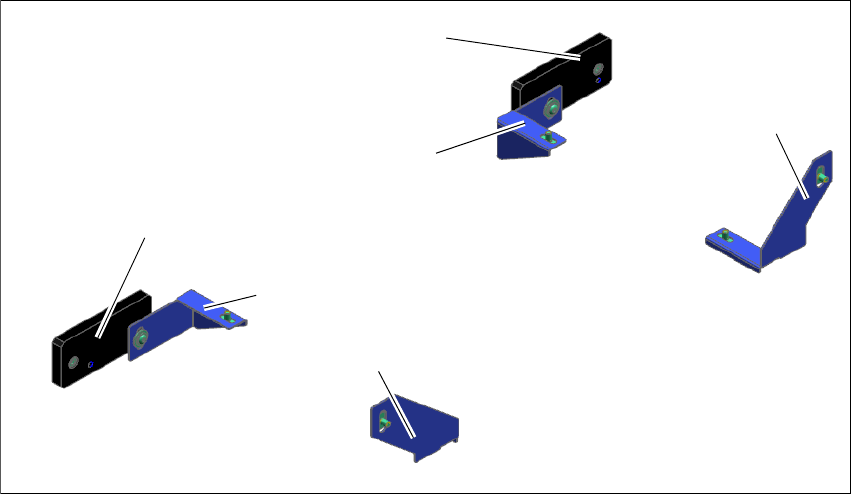

图 3.1 - 1 机械 I 接口套件
(1) SIPLACE TX 输出传送导轨上的中央隔栅 - 右侧
(2) SIPLACE TX 输出传送导轨上的中央隔栅 - 左侧
(3) 输送机扩展件输入接口支架 - 右侧
(4) 输送机扩展件输入接口支架 - 左侧
(5) 输送机扩展件输出接口支架 - 右侧
(6) 输送机扩展件输出接口支架 - 左侧
(1)
(2)
(3)
(4)
(5)
(6)
组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.2 运输输送机扩展件
37
3.2 运输输送机扩展件

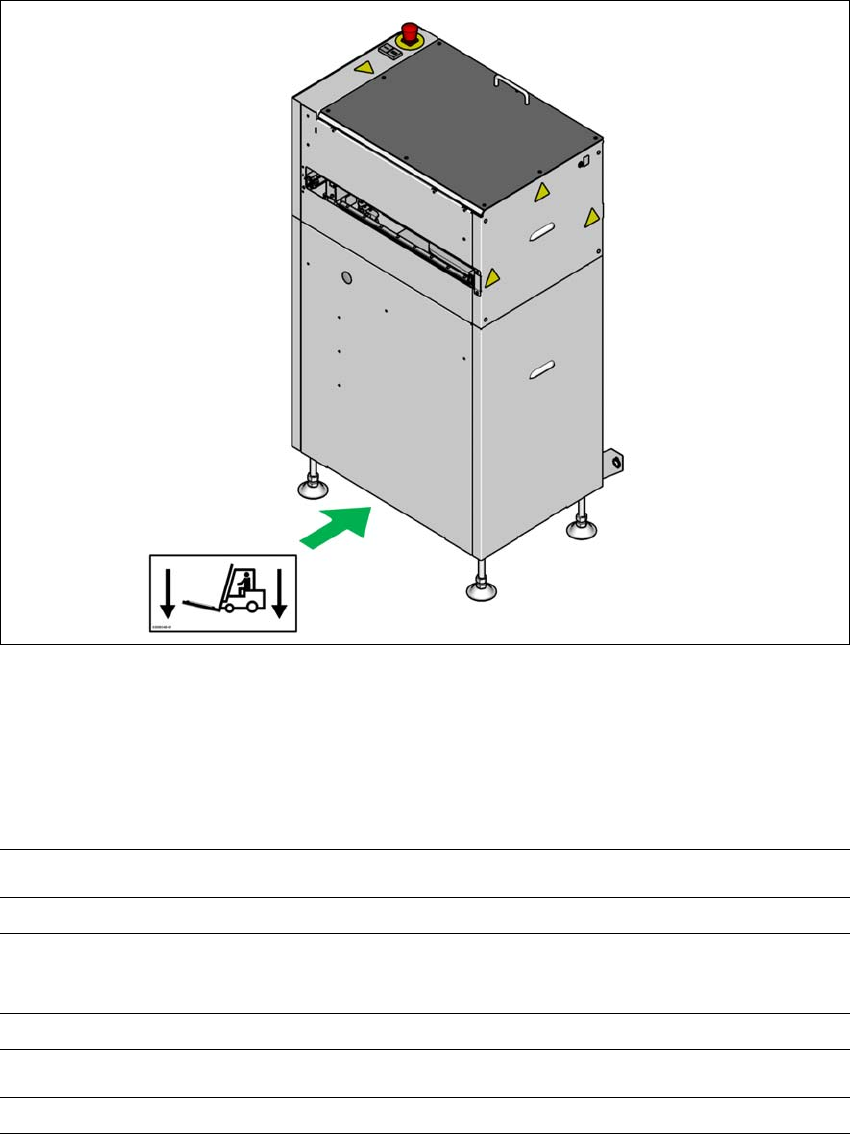

图 3.2 - 1 运输输送机扩展件
输送机扩展件只能在 (A) 侧用液压车抬起。
3.2.1 装运包装和运输设备
3
(A)
装运包装尺寸 (L x W x H)
货盘 1105 mm x 905 mm x 1535 mm
做好派送准备的 输送机扩展件重量
装配两个输送机扩展件 170 kg
运输设备
液压车叉长 700 mm
3 装配说明 组件和用户手册
3.3 安装 输送机扩展件 06/2017 版本
38
3.3 安装
3.3.1 总览

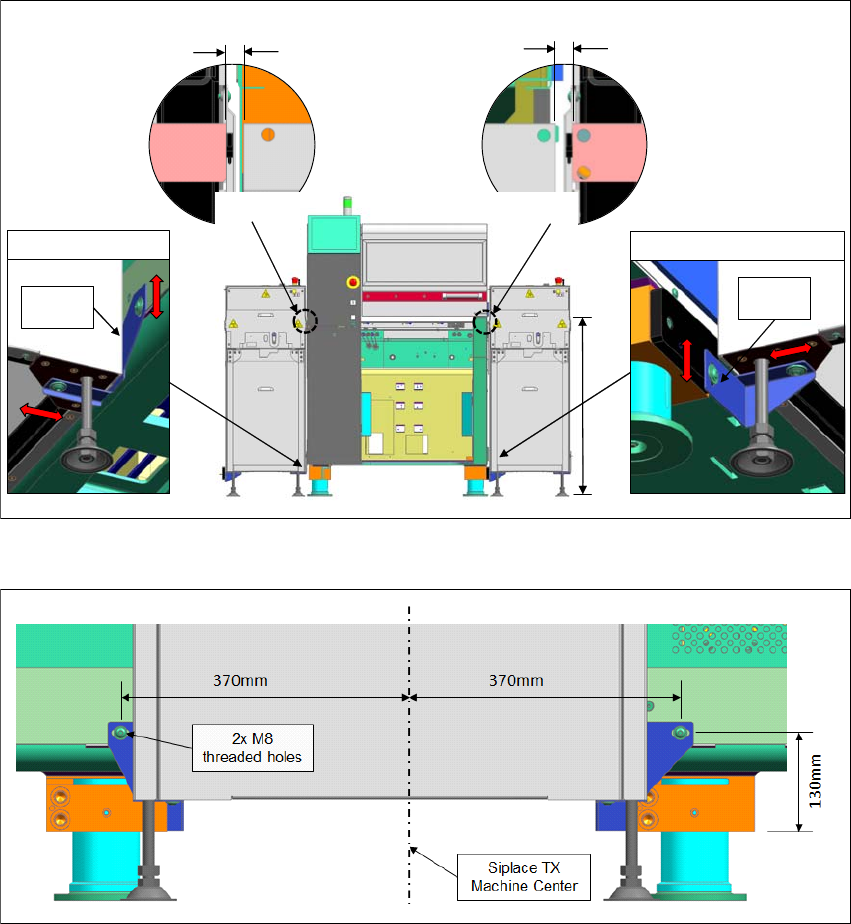

图 3.3 - 1 SIPLACE TX 和
SIPLACE
输送机扩展件之间的安装接口
图 3.3 - 2 SIPLACE TX 贴片机框架安装孔的位置 （输入侧）
9
5
0
m
m
±
2
5
Siplace TX Input
Siplace TX Output
Interface
Bracket
Interface
Bracket
without sensor: 7.5mm – 10.5mm
with sensor: 10.5mm – 11mm
without sensor: 7.5mm – 10.5mm
with sensor: 10.5mm – 11mm
