3 装配说明 组件和用户手册 3.3 安 装 输送机扩展件 06/2017 版本 40 概述 3 拆下输送机扩展件上的四个侧盖， 以便操作接口支架和电器连接件上的夹具。 将输送机扩展件移动到 SIPLACE TX。 设置输送机扩展件的高度， 使其 PCB 传送导轨与 SIPLACE TX 上的 PCB 传送导轨位于相同 的高度。 输送机扩展件 有 4 个支撑脚。 图 3.3 - 5 预调贴片机支撑脚 的高 度 (1) 顶部螺…
组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.3 安装
39
3.3.2 机械安装步骤
SIPLACE TX 输出传送导轨侧的中央隔栅 3
将两个中央隔栅安装到 SIPLACE TX 输出传送导轨侧的支撑脚上。

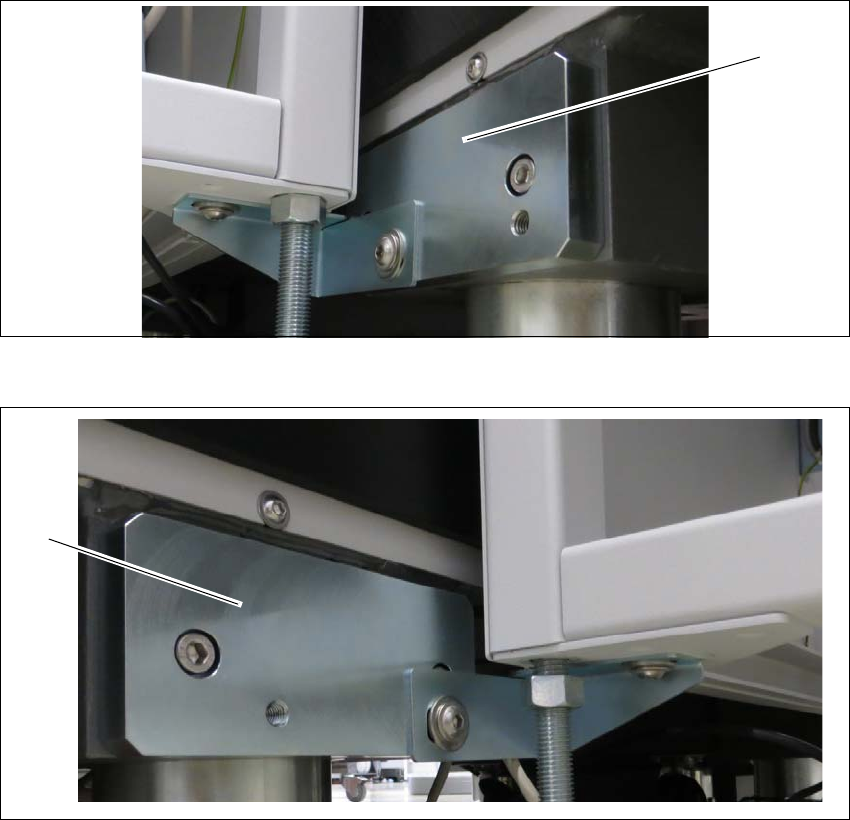

图 3.3 - 3 中央隔栅 - 右侧
图 3.3 - 4 中央隔栅 - 左侧
(1) 输入传送导轨中央隔栅 - 右侧
(2) 输入传送导轨中央隔栅 - 左侧
(1)
(2)
3 装配说明 组件和用户手册
3.3 安装 输送机扩展件 06/2017 版本
40
概述 3
拆下输送机扩展件上的四个侧盖，以便操作接口支架和电器连接件上的夹具。
将输送机扩展件移动到 SIPLACE TX。
设置输送机扩展件的高度，使其 PCB 传送导轨与 SIPLACE TX 上的 PCB 传送导轨位于相同
的高度。
输送机扩展件 有 4 个支撑脚。

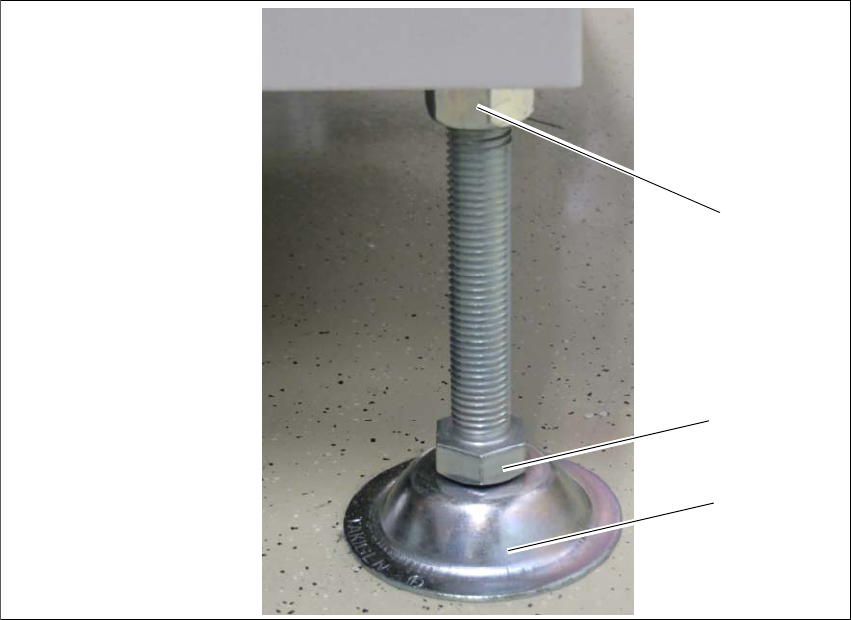

图 3.3 - 5 预调贴片机支撑脚 的高度
(1) 顶部螺母
(2) 底部螺母
(3) 输送机扩展件的支撑脚
使用底部螺母 (2) 转动输送机扩展件支撑脚 (3) 以使输送机扩展件的高度与 SIPLACE TX 的
PCB 传送导轨高度相同。
拧紧顶部螺母 (1)，将贴片机支撑脚固定到位。
检查输送机扩展件的高度，必要时进行调整。
(1)
(2)
(3)
组件和用户手册 3 装配说明
输送机扩展件 06/2017 版本 3.3 安装
41
调整 3
将贴片机水平仪放到输送机扩展件 PCB 传动导轨边缘 （测量精度为 0.02 mm）。

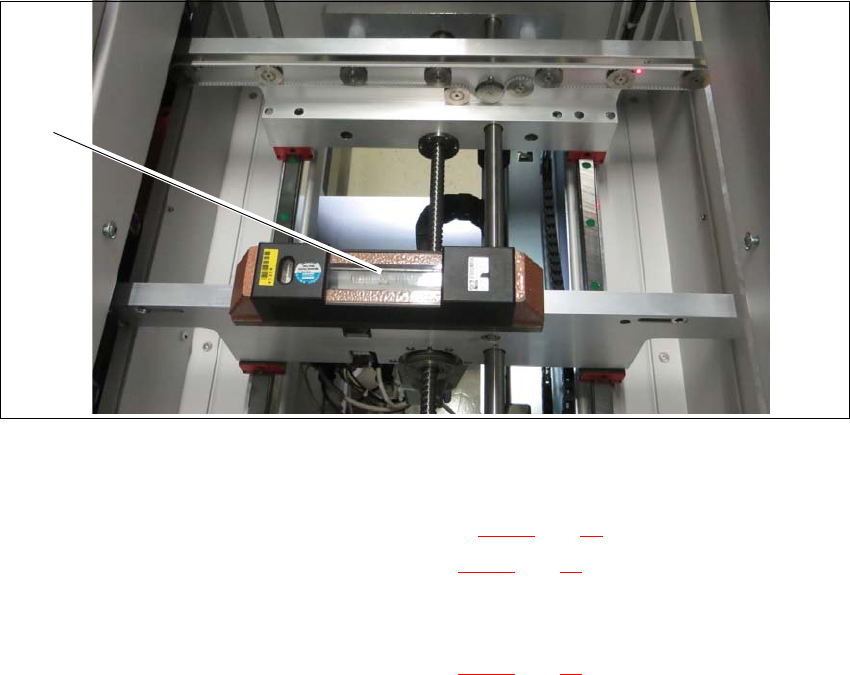

图 3.3 - 6 传送导轨上贴片机水平仪的测量精度为 0.02 mm
使用贴片机的水平仪 (1) 在贴片机四个支撑脚 的 X 与 Y 方向上对齐输送机扩展件。
使用开口扳手，拧松顶部螺母 （项目 1 ，参见图 3.3 - 5，第 40 页） 。.
使用开口扳手调整底部螺母 （项目 2 ，参见图 3.3 - 5，第 40 页）（四个输送机扩展件支撑
脚），以使贴片机水平仪不要偏离零点。
检查所需印刷板传送导轨的高度。
使用扭矩扳手紧固顶部螺母 （项目 1 ，参见图 3.3 - 5，第 40 页） 以固定所有输送机扩展件
支撑脚。
(1)
