4校准
4.1 贴片机配置
成功安装后，工作站软件贴片机配置中将会显示输送机。
点击工作站 GUI 工具栏上的维护 (1) 图标。

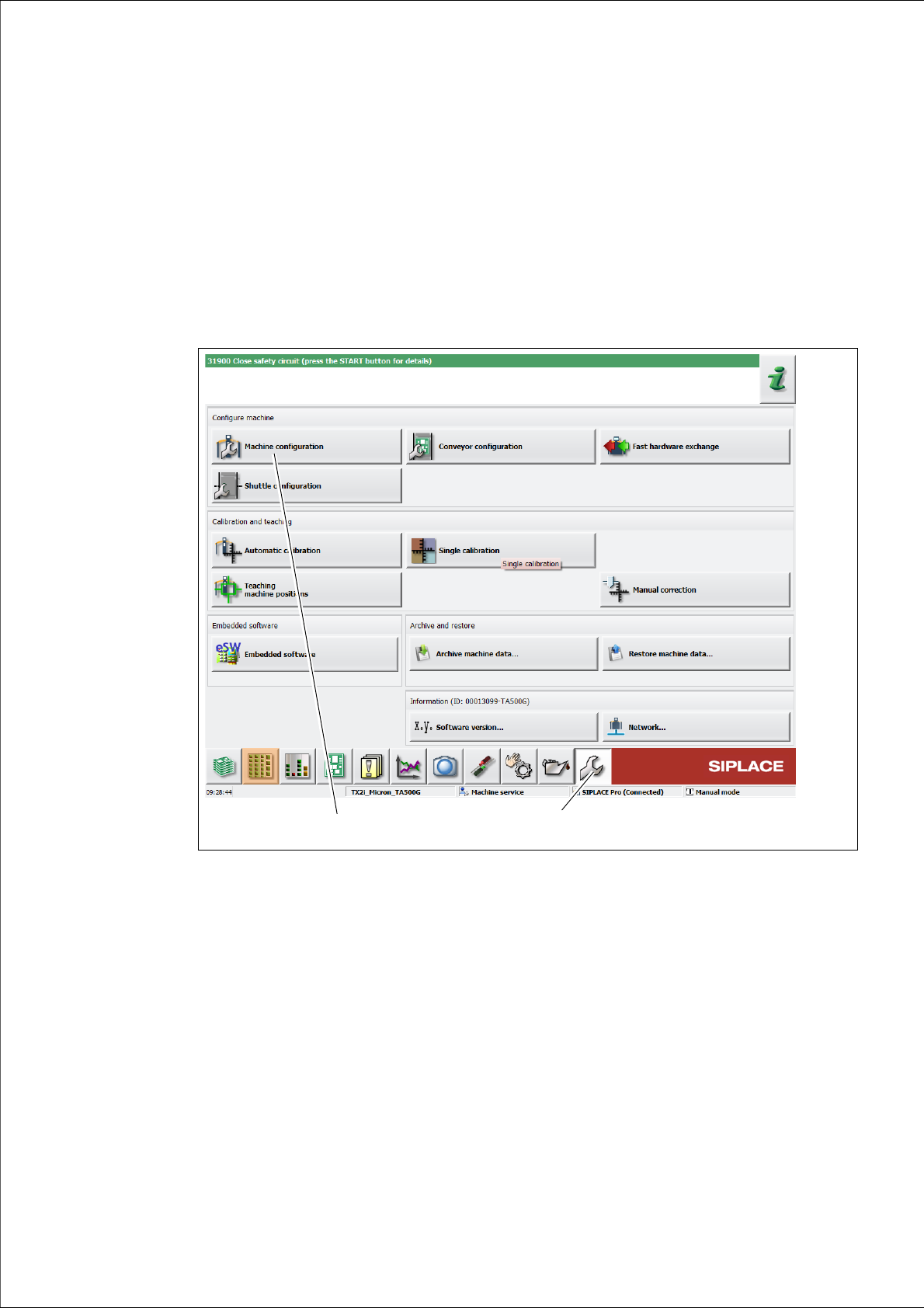

图 4.1 - 1 工作站软件 - “ 维护 ” 视图
点击贴片机配置图标 (2)。
贴片机配置视图 如下显示： 4
(1)
(2)
4 校准 组件和用户手册
4.1 贴片机配置 输送机扩展件 06/2017 版本
52
图 4.1 - 2 工作站软件 - 贴片机配置
点击贴片机配置图标 (2)。
–示例：输入输送机和输出输送机 已安装。
(1)
组件和用户手册 4 校准
输送机扩展件 06/2017 版本 4.1 贴片机配置
53
4.1.1 更新嵌入式软件
必要时，需更新输送机扩展件的嵌入式软件。
点击工作站 GUI 工具栏上的维护 (1) 图标。
点击更新子系统图标 (2)。

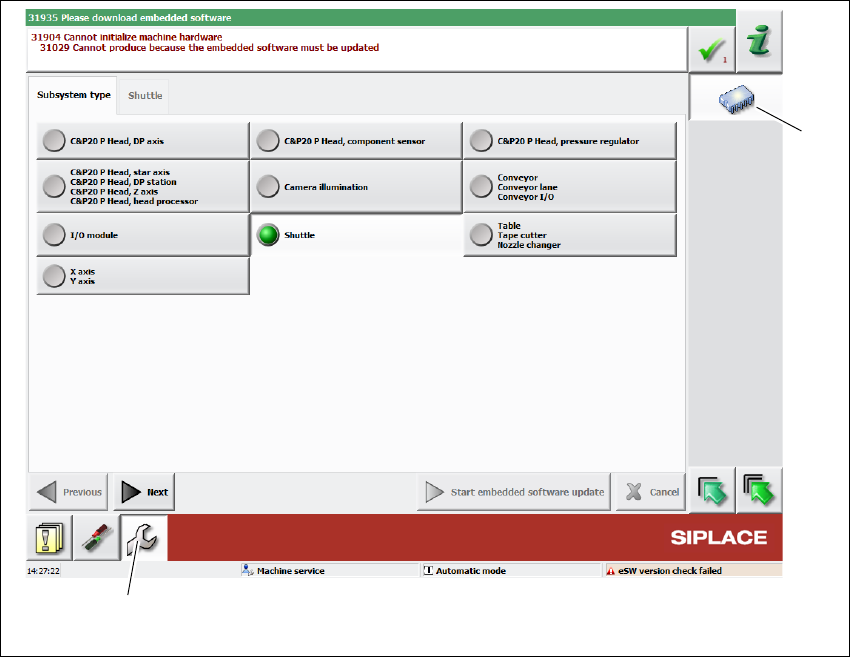

图 4.1 - 3 工作站软件 - 更新输送机扩展件
的嵌入式软件
选择子系统类型 => 输送机。
点击启用嵌入式软件更新并遵循以下安装步骤进行操作。
(1)
(1)
