4 校准 组件和用户手册 4.2 执行校准 输送机扩展件 06/2017 版本 56 步骤 1：校准宽度 4 为了确保印刷板可以准确地从上一台 贴片机拾取并传送到下一台贴片机上，必须将输送机扩展件 传送导轨准确配置为合适的印刷板宽 度。确保印刷板可以自由顺畅移动，但间隙不得过大。 图 4.2 - 3 工作站软件 - “ 宽度校准 ” 视图 点击 宽度校准 图标 (1 )。 准备好印刷板。 选择 调整宽度 ... 按 钮，指定…
组件和用户手册 4 校准
输送机扩展件 06/2017 版本 4.2 执行校准
55
图 4.2 - 2 工作站软件 - “ 单校准 ” 视图
点击输送机校准 图标 （1 或 2）。
– 输出传送导轨上的输送机图标 1
– 输入传送导轨上的输送机图标 2
(2)
(1)
4 校准 组件和用户手册
4.2 执行校准 输送机扩展件 06/2017 版本
56
步骤 1：校准宽度 4
为了确保印刷板可以准确地从上一台贴片机拾取并传送到下一台贴片机上，必须将输送机扩展件
传送导轨准确配置为合适的印刷板宽度。确保印刷板可以自由顺畅移动，但间隙不得过大。
图 4.2 - 3 工作站软件 - “ 宽度校准 ” 视图
点击宽度校准 图标 (1)。
准备好印刷板。
选择调整宽度 ... 按钮，指定现有印刷板的宽度并选择开始按钮。
将印刷板放到输送机扩展件中，点击减少 / 增加按钮设置宽度以使印刷板可以在传送导轨中
自由顺畅地移动。
选择应用按钮。
可选项：如何校准印刷板传感器
确保输送机扩展件中没有印刷板。
选择校准印刷板传感器按钮。
(1)
组件和用户手册 4 校准
输送机扩展件 06/2017 版本 4.2 执行校准
57
步骤 2：对齐固定导轨 4
为了确保印刷板可以准确地从上一台贴片机拾取并传送到下一台贴片机上，务必始终精确定位输
送机扩展件上的传送导轨。为了确保可以顺利地从上一台贴片机传送到下一台贴片机上，传送导
轨必须对齐每道固定导轨并进行保存。

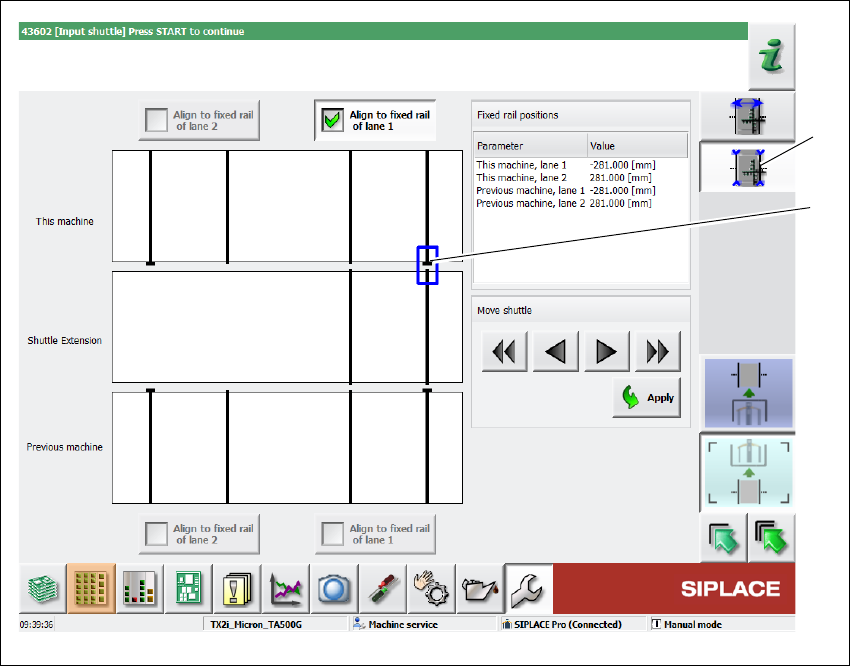

图 4.2 - 4 工作站软件 - “ 校准固定导轨 ” 视图 （示例）
选择校准固定导轨图标 (1)。
选择需要对齐贴片机固定导轨的传送导轨侧。
如果输送机扩展件相关传送导轨边缘的位置与当前所选固定传送导轨边缘 (2) 的位置相符，
可通过应用 按钮完成校准进程。位置将会被保存。 4
推入印刷板并使用按钮 （移动输送机）进行调整，直到将印刷板移动到临近贴片机并对准传
送导轨为止。
重复上述步骤操作上一台贴片机和本台贴片机的每根固定传送导轨边缘。
(1)
(2)
