6 条形码读取扩展器 组件和用户手册 6.1 描述和概览 输送机扩展件 06/2017 版本 64 6.1.1 电路板 6 图 6.1 - 2 配备条形码读取扩展器 的输送机扩展件电路板 (1) 宽度 (2) 长度 (3) 高度
组件和用户手册 6 条形码读取扩展器
输送机扩展件 06/2017 版本 6.1 描述和概览
63
6 条形码读取扩展器
6.1 描述和概览
条形码读取扩展器是一款可以读取 PCB 标签的选装件。安装于 SIPLACE TX 输入传送导轨侧的
输送机扩展件上。
6
图 6.1 - 1 配备条形码读取扩展器
的
输送机扩展件 - 配置示例
(1) 输送机扩展件上的条形码读取扩展器
(2) SIPLACE TX 输入传送导轨的输送机扩展件
(3) SIPLACE TX 输出传送导轨的输送机扩展件
(4) SIPLACE TX 贴片机
(1)
(3)
(4)
(2)
6 条形码读取扩展器 组件和用户手册
6.1 描述和概览 输送机扩展件 06/2017 版本
64
6.1.1 电路板
6

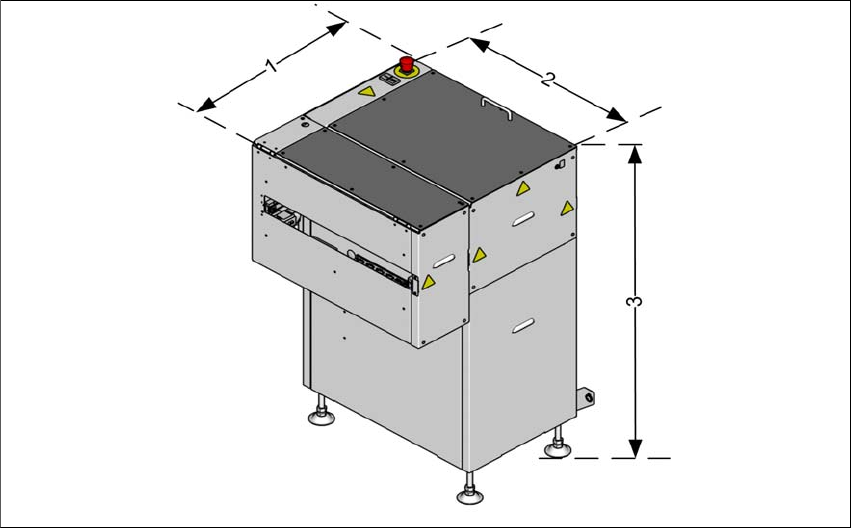

图 6.1 - 2 配备条形码读取扩展器的输送机扩展件电路板
(1) 宽度
(2) 长度
(3) 高度
组件和用户手册 6 条形码读取扩展器
输送机扩展件 06/2017 版本 6.2 安全
65
6.2 安全
6.2.1 警告标签
6

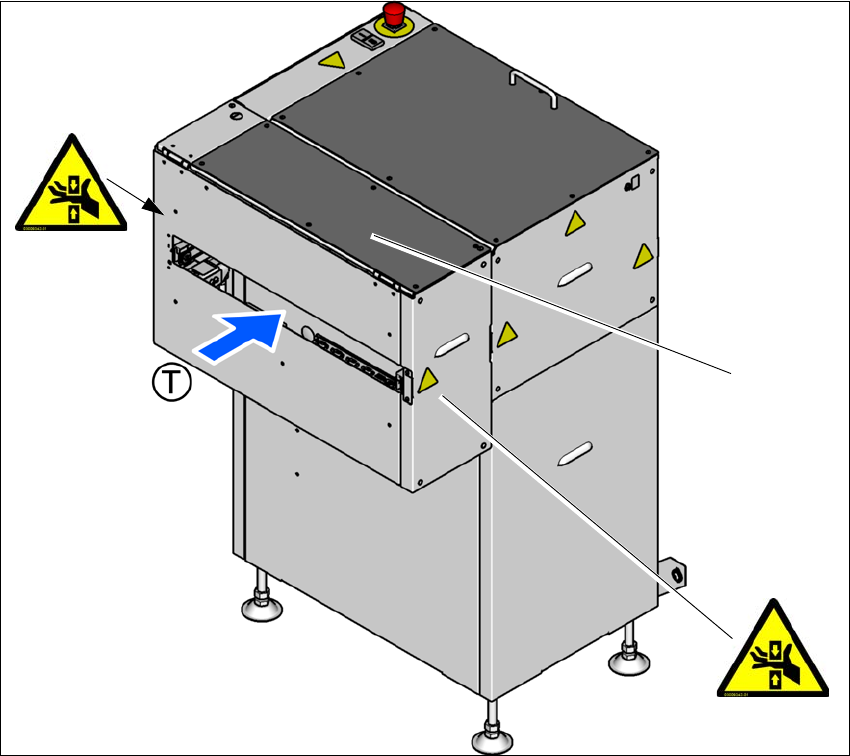

图 6.2 - 1 配备 条形码读取扩展器
的
输送机扩展件
(T) SIPLACE TX 输入传送导轨行程方向
(1) 输送机扩展件上的条形码读取扩展器
项目 W 203，项目编号 03009342-xx （两侧）
W 203
W 203
(1)
