组件和用户手册 6 条形码读取扩展器 输送机扩展件 06/2017 版本 6.4 装配说明 69 6.4 装配说明 6.4.1 步骤 1 必须准备好以下项目后，才能将 条形码读取扩展器安装到输送机扩展件上。 – 03135848 - Barcode reader extension kit cpl. （预安装） – 03149503 - Extension 207_left cpl. （预安装） 图 6.4 - 1 步骤 1 6.4.2…
6 条形码读取扩展器 组件和用户手册
6.3 交付范围 输送机扩展件 06/2017 版本
68
6.3.2 输送机扩展件松动部件
– Barrel plug d24.8 D31.5 LDPE natural [ 项目编号：03154892-0101
6
6
图 6.3 - 2 取下直流输出连接器
请注意
取下直流输出连接器
在输送机扩展件集成条形码读取扩展器的情况下，必须取下直流输出连接器以铺设电
缆。
03154892-0101
组件和用户手册 6 条形码读取扩展器
输送机扩展件 06/2017 版本 6.4 装配说明
69
6.4 装配说明
6.4.1 步骤 1
必须准备好以下项目后，才能将条形码读取扩展器安装到输送机扩展件上。
– 03135848- Barcode reader extension kit cpl. （预安装）
– 03149503- Extension 207_left cpl. （预安装）
图 6.4 - 1 步骤 1
6.4.2 步骤 2
取下输送机传送导轨上的固定销 (1) 以更换较长的输送带。
拧松皮带轮 (2) 以缓解皮带张力，取下传送导轨皮带。
图 6.4 - 2 步骤 2
(1)
(2)
(1)
(2)
6 条形码读取扩展器 组件和用户手册
6.4 装配说明 输送机扩展件 06/2017 版本
70

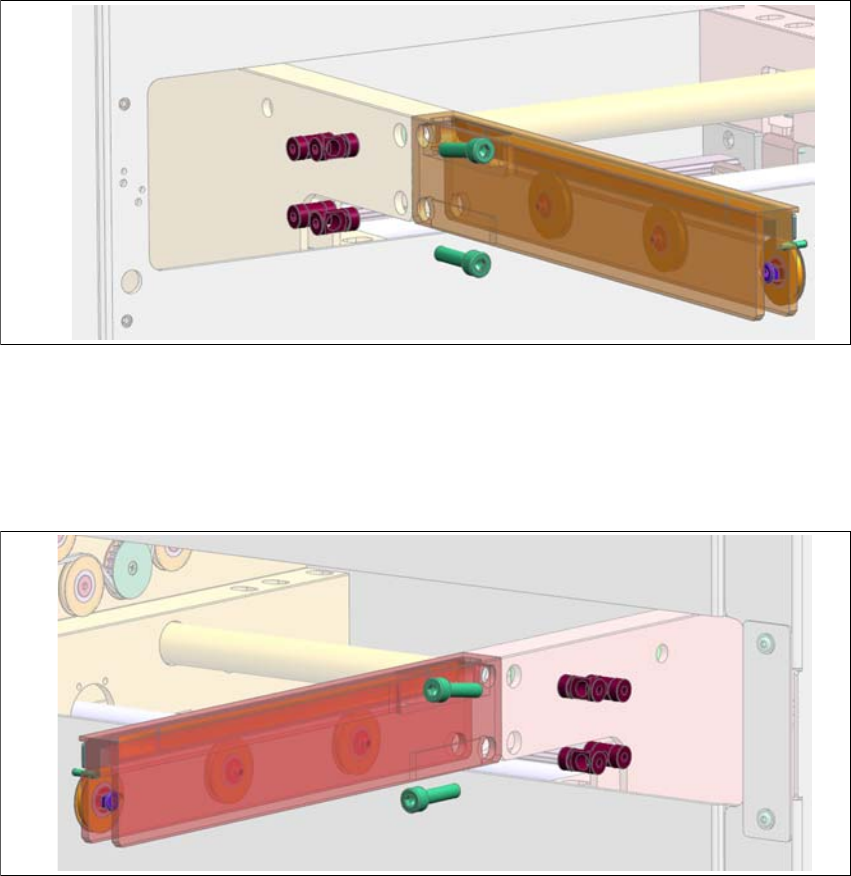

6.4.3 步骤 3
使用 2 颗 03116105 螺栓 4 M-C、2 颗 03116106 螺栓 5 M-C 和 2 颗 03042563-ISO4762
M5x20 将预安装好的扩展导轨 （左）安装到输送机传送导轨上。
图 6.4 - 3 步骤 3
6.4.4 步骤 4
使用 2 颗 03116105 螺栓 4 M-C、2 颗 03116106 螺栓 5 M-C 和 2 颗 03042563-ISO4762
M5x20 将预安装好的扩展导轨 （右）安装到输送机传送导轨上。
图 6.4 - 4 步骤 4
