组件和用户手册 6 条形码读取扩展器 输送机扩展件 06/2017 版本 6.4 装配说明 71 6.4.5 步骤 5 将 031495 25- 同步皮带 2.5x 2.2 AT3/1341 安装到左侧导轨上并适度张紧。 图 6.4 - 5 步骤 5 6.4.6 步骤 6 将 031495 25- 同步皮带 2.5x 2.2 AT3/1341 安装到右侧导轨上并适度张紧。 图 6.4 - 6 步骤 6
6 条形码读取扩展器 组件和用户手册
6.4 装配说明 输送机扩展件 06/2017 版本
70
6.4.3 步骤 3
使用 2 颗 03116105 螺栓 4 M-C、2 颗 03116106 螺栓 5 M-C 和 2 颗 03042563-ISO4762
M5x20 将预安装好的扩展导轨 （左）安装到输送机传送导轨上。
图 6.4 - 3 步骤 3
6.4.4 步骤 4
使用 2 颗 03116105 螺栓 4 M-C、2 颗 03116106 螺栓 5 M-C 和 2 颗 03042563-ISO4762
M5x20 将预安装好的扩展导轨 （右）安装到输送机传送导轨上。
图 6.4 - 4 步骤 4
组件和用户手册 6 条形码读取扩展器
输送机扩展件 06/2017 版本 6.4 装配说明
71
6.4.5 步骤 5

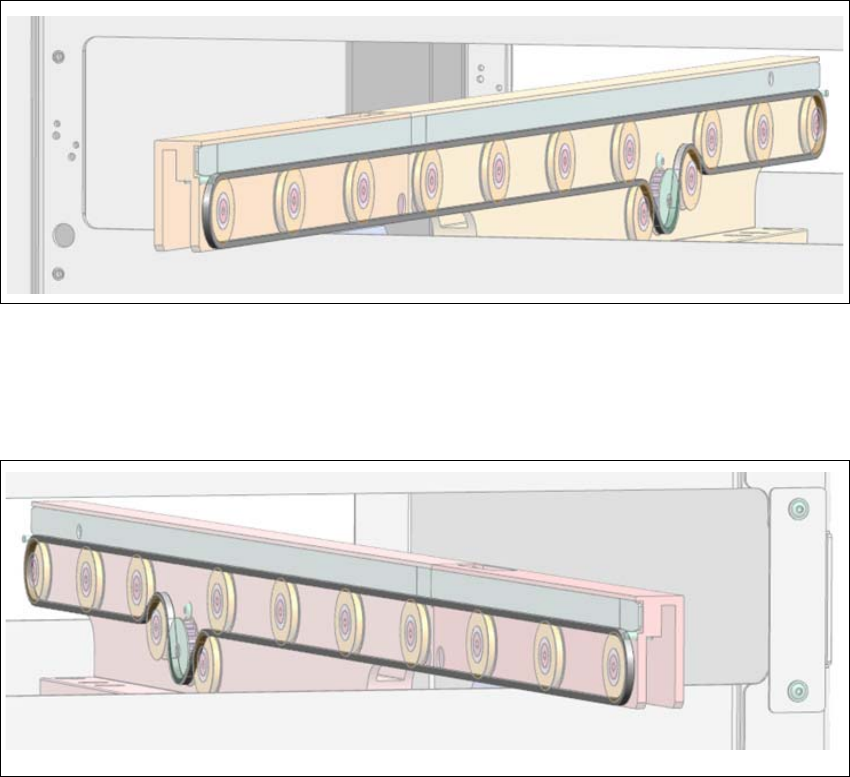

将 03149525- 同步皮带 2.5x2.2 AT3/1341 安装到左侧导轨上并适度张紧。
图 6.4 - 5 步骤 5
6.4.6 步骤 6
将 03149525- 同步皮带 2.5x2.2 AT3/1341 安装到右侧导轨上并适度张紧。
图 6.4 - 6 步骤 6
6 条形码读取扩展器 组件和用户手册
6.4 装配说明 输送机扩展件 06/2017 版本
72
6.4.7 步骤 7
仅在输送机框架输入侧张贴 03153427- 安全标识 9x600mm。
图 6.4 - 7 步骤 7
6.4.8 步骤 8
将 7 颗圆头螺钉 03099579- ISO7380-2 M4x10-A2-70 安装到贴片机框架上并稍微拧紧以使条
形码读取器护盖可以滑移钥匙孔。
将传送导轨移动到输送机扩展件中央位置以便快速插入护盖。.
图 6.4 - 8 步骤 8
水平对齐
7.5 mm
稍微拧紧螺钉以插入护盖
7x 03099579
ISO7380-2 M4x10
