6 条形码读取扩展器 组件和用户手册 6.4 装配说明 输送机扩展件 06/2017 版本 76 6.4.12 步骤 12 6 6 图 6.4 - 12 条形码读取器 - 示例 请注意 可根据客户要求安装条形码读 取器 条形码读取器的安装数量可以 根据客户的要求而定。每台装配套 件最多可安装 4 个条形 码读取器。
组件和用户手册 6 条形码读取扩展器
输送机扩展件 06/2017 版本 6.4 装配说明
75
6.4.11 步骤 11
将电缆 03123643 穿引到输送机扩展件 TSP420，并将 LAN 电缆 03152764 穿过孔 (1) 连接
到 SIPLACE TX RJ45 适配器。
6
图 6.4 - 11 步骤 11
(1)
6 条形码读取扩展器 组件和用户手册
6.4 装配说明 输送机扩展件 06/2017 版本
76
6.4.12 步骤 12
6
6

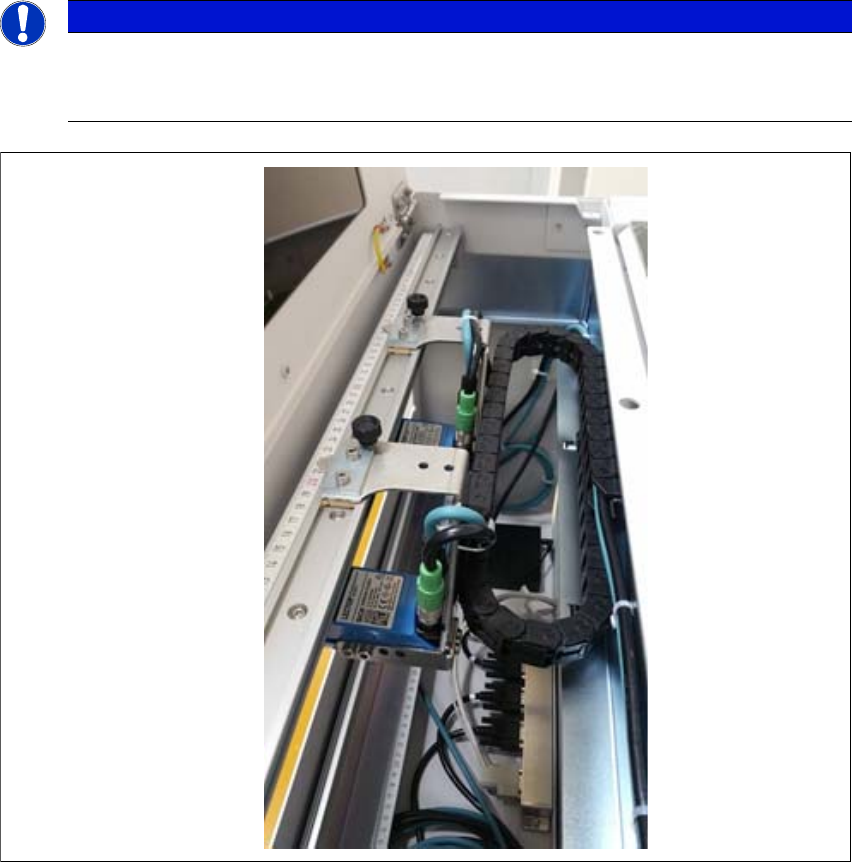

图 6.4 - 12 条形码读取器 - 示例
请注意
可根据客户要求安装条形码读取器
条形码读取器的安装数量可以根据客户的要求而定。每台装配套件最多可安装 4 个条形
码读取器。
组件和用户手册 6 条形码读取扩展器
输送机扩展件 06/2017 版本 6.4 装配说明
77

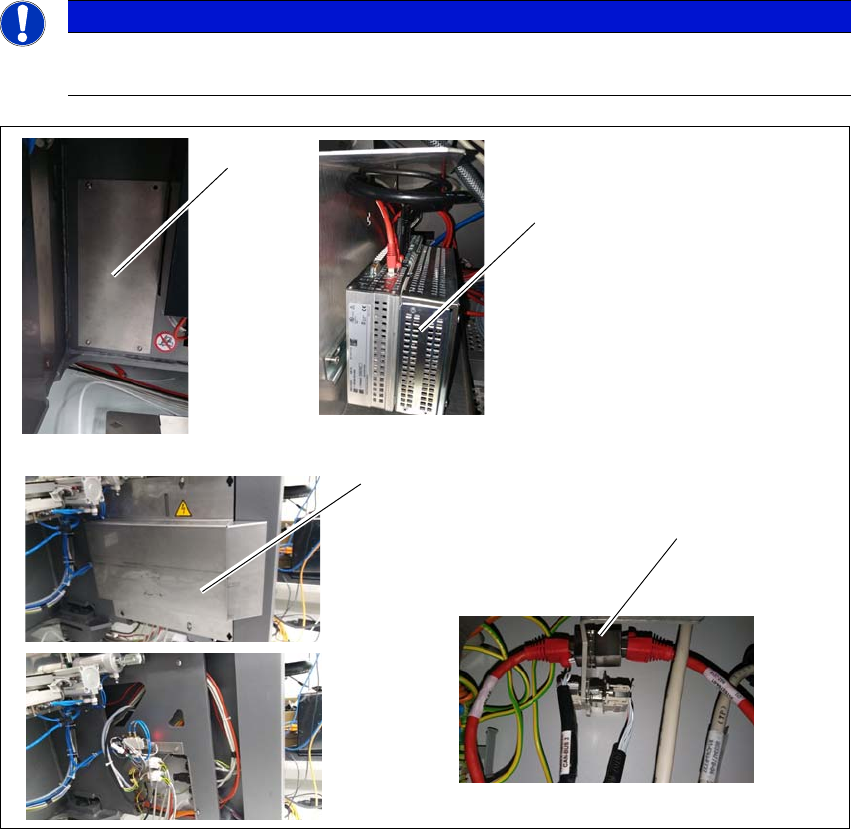

6.4.13 步骤 13
取下工控机 (1) 上的 SIPLACE TX 贴片机盖。
将 PCIe LAN card 03118416 安装到工控机 (2) 上。
取下 SIPLACE TX 贴片机盖上的外部连接件 (3)。
将 RJ45 适配器 03098416 安装到 SIPLACE TX 外部连接件 (4) 上。
将 LAN 电缆 03148161 通过工控机连接到 RJ45 适配器上。
6
6
图 6.4 - 13 步骤 13
请注意
安装前请关闭电源
安装前，必须关闭 SIPLACE TX 贴片机的电源。
(1)
(2)
(3)
(4)
