1介绍
本手册可用作安装、操作和设置输送机扩展件的指南或参考说明。
1.1 说明
输送机扩展件可以通过不同的传送导轨模式，将 SIPLACE TX 贴片机连接到其他设备 （例如
SIPLACE SX、打印机或熔炉）上。输送机扩展件可以在不同的传送导轨模式下平衡固定导轨的
位置 （需要更换的 I- 贴片），并在传送印刷板期间调节轨道的精度。双传送导轨无法连接到单传
送导轨上，反之亦然。此外，还可以连接其他与 SIPLACE TX 传送导轨模式不同的处理设备 （例
如打印机或熔炉）。
1

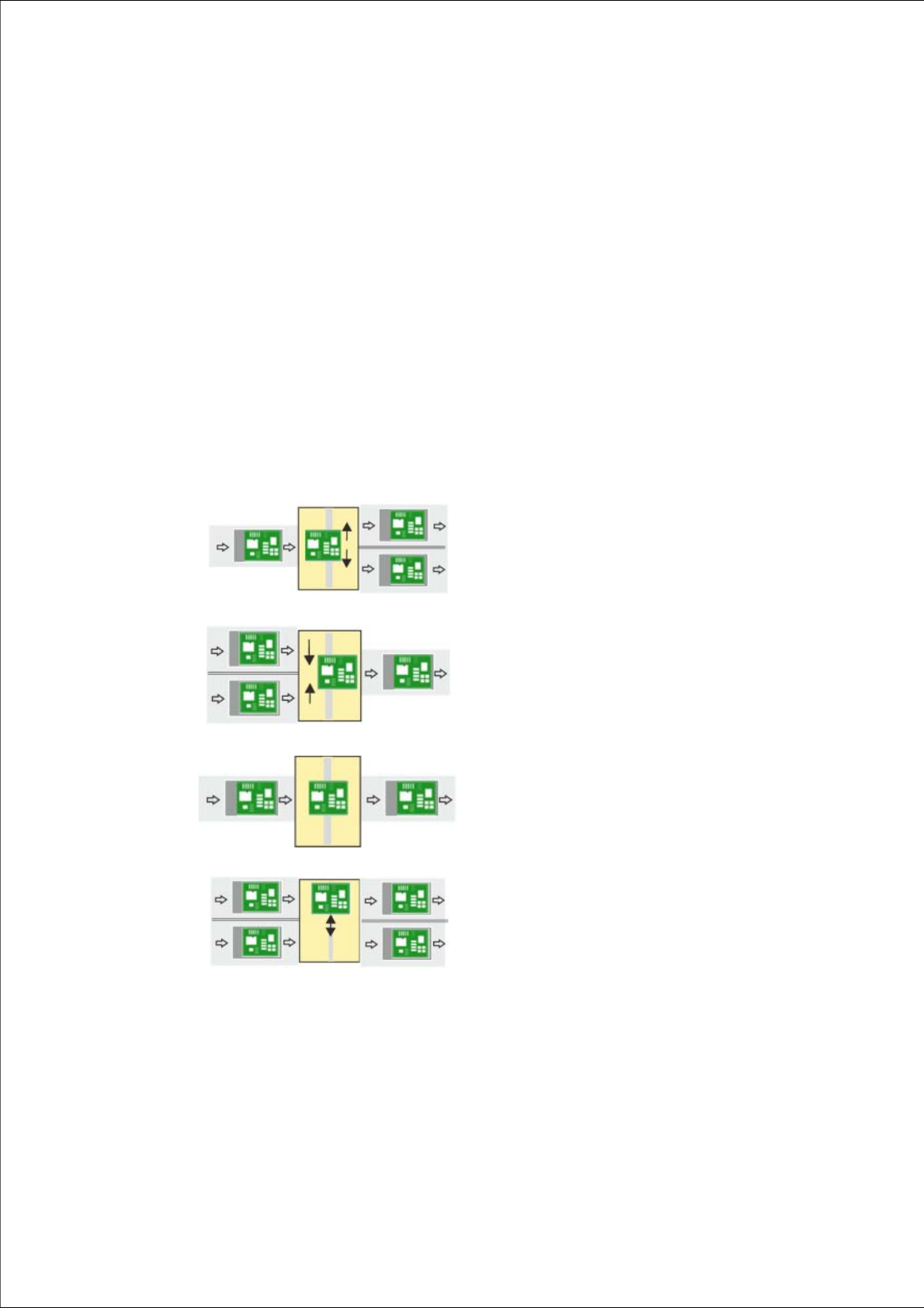

例如，可能出现以下情况：
– 配备双传送导轨的 SIPLACE SX （交替模式）的带双传送导轨的 SIPLACE TX （I- 贴片）。
– 打印机或熔炉配备双传送导轨的 SIPLACE TX。
SIPLACE TX 必须安装输送机扩展件。输出端和输入端的输送机扩展件均可用。
单传送导轨 => 双传送导轨
通常交替更换顺序为先右传送导轨后左传送导轨。然而，
如果传送导轨堵塞，后续也可以使用几次其他导轨。
1
双传送导轨 => 单传送导轨
通常情况下，前一台贴片机的交替拾取顺序为先右传送
导轨后左传送导轨。然而，如果一个传送导轨出现问题
或者没有可用的印刷板，后续也可以从其他导轨拾取几
次。前提条件：两个传送导轨必须生产相同的产品。
1
单传送导轨 => 单传送导轨
传送印刷板。
例如，这种情况下可通过两台贴片机的贴装进行补偿。
1
双传送导轨 => 双传送导轨
调整轨道精度以传送印刷板：传送导轨 1 的印刷板也将会
传送下一台贴片机的传送导轨 1 中。
通常，应交替使用传送导轨。
1 介绍 组件和用户手册 SIPLACE TX
1.2 总览 输送机扩展件 06/2017 版本
6
1.2 总览

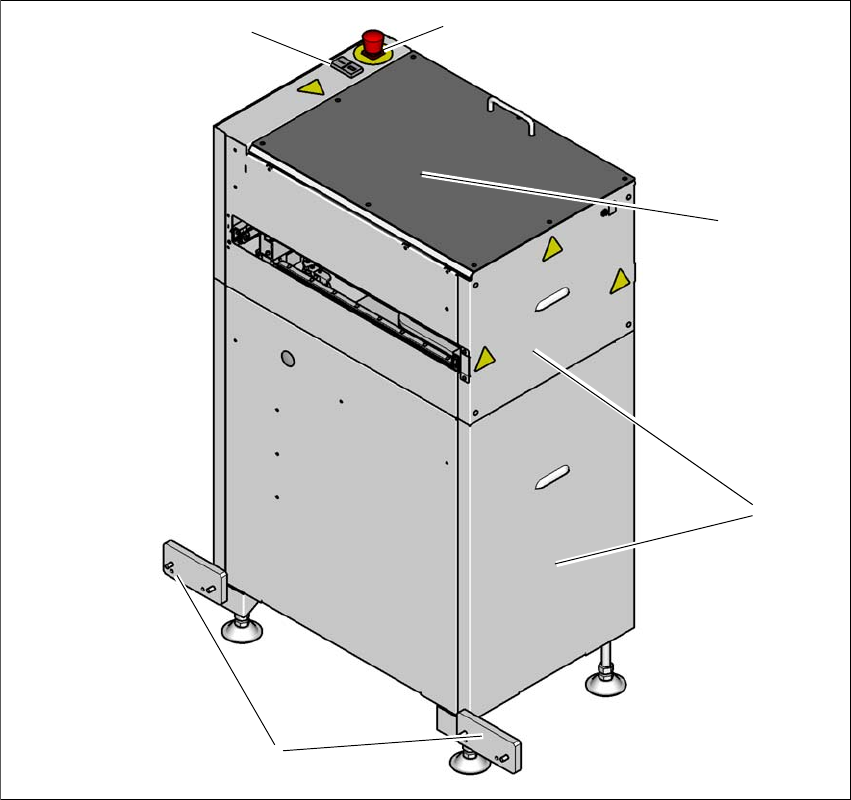

1.2.1 SIPLACE TX 输入传送导轨侧的输送机扩展件
1
图 1.2 - 1 SIPLACE TX 输出传送导轨输入侧的输送机扩展件
(T) SIPLACE TX 输出传送导轨行程方向
(1) 启动与停止按钮
(2) EMERGENCY STOP （急停）按钮
(3) 顶盖
(4) 侧盖
(5) SIPLACE TX 输出传送导轨侧槽托架
(1)
(5)
(2)
(3)
(4)
组件和用户手册 1 介绍
输送机扩展件 06/2017 版本 1.2 总览
7
1.2.2 SIPLACE TX 输入传送导轨侧的输送机扩展件
1
图 1.2 - 2 SIPLACE TX 输入传送导轨
侧的
输送机扩展件 输出侧
(T) SIPLACE TX 输入传送导轨行程方向
(1) 启动与停止按钮
(2) EMERGENCY STOP （急停）按钮
(3) 顶盖
(4) 侧盖
(5) SIPLACE TX 输入传送导轨侧槽托架
(1)
(5)
(2)
(3)
(4)
