http:// www.parmi.com PARMI 1. R CHIP 检测项目设定 – 基本设定 1. 为使用 Mat ching 方法 , 部品影像选择 2D 的 R 照明，如果使用 R 照明影像不清晰可使用 G 或者 B 。 2. Mat ching 方法是使用 NCC 的方式 3. 1005(mm) 以下的 Chip, 搜索范围设置在 500um, 比 1005(mm) 尺寸大的 Chip, 搜索范围设 置在 1000um.

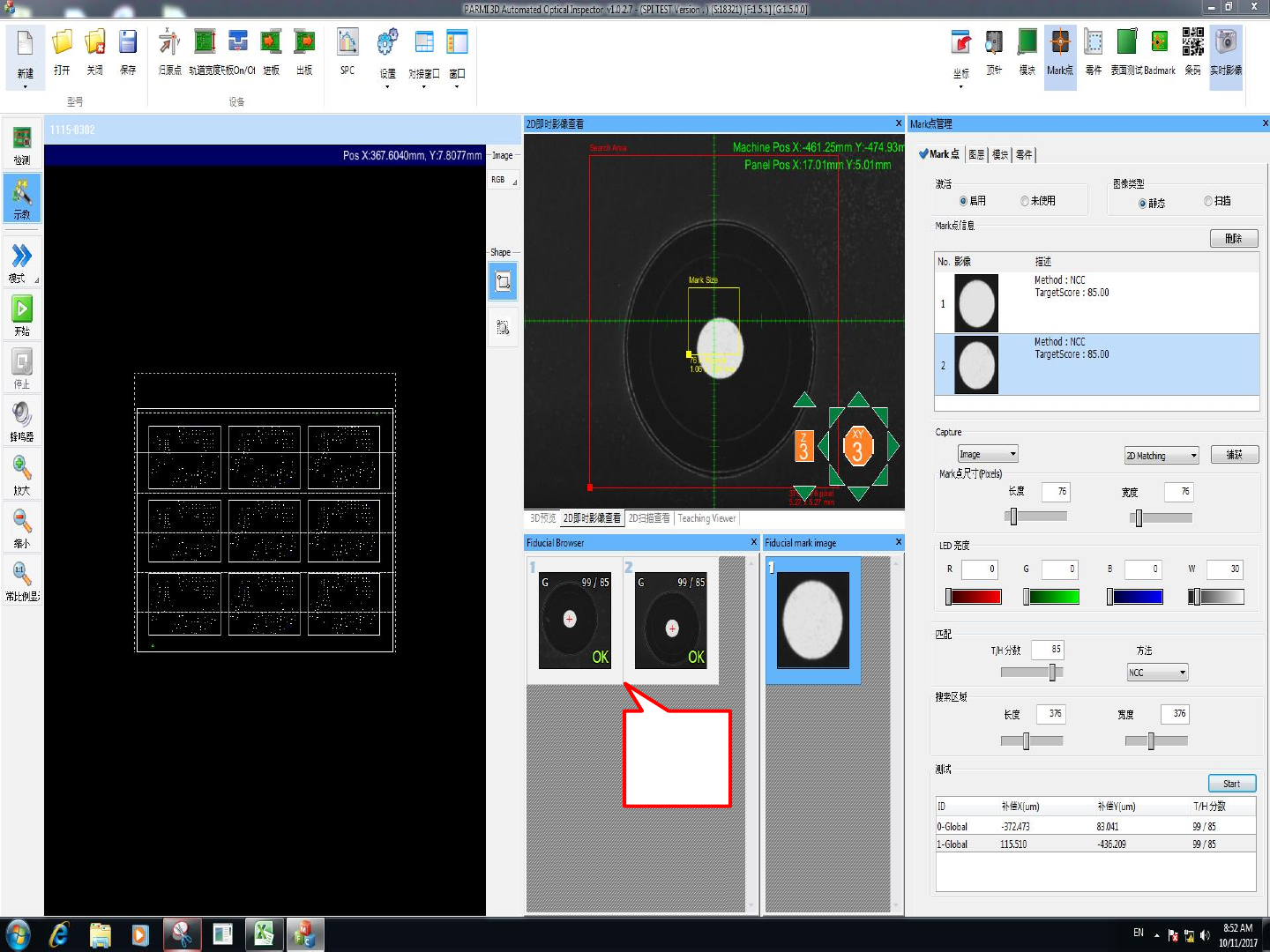

START
后的结
果
http://www.parmi.com
PARMI

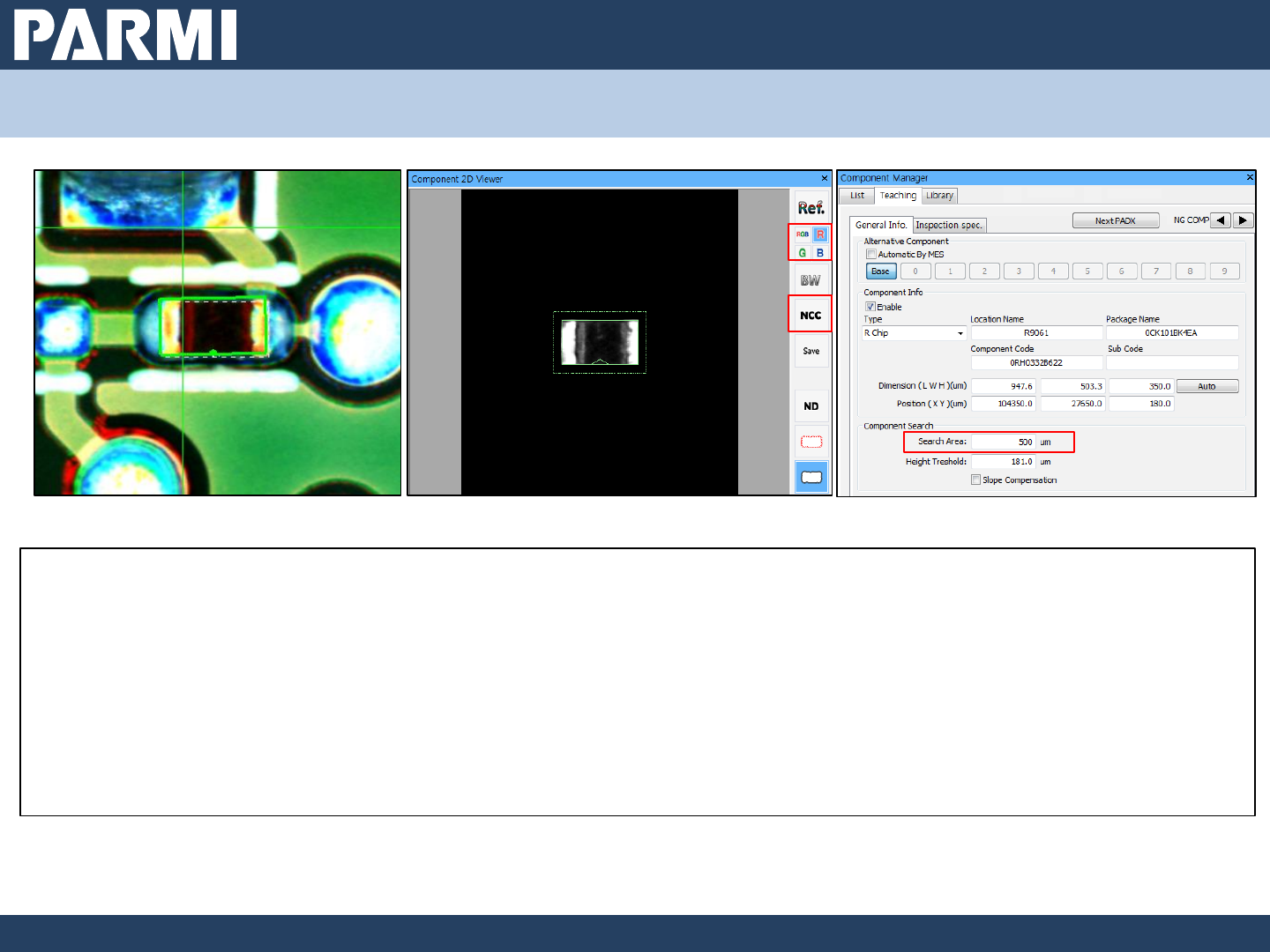

1. R CHIP 检测项目设定 – 基本设定
1. 为使用Matching方法,部品影像选择2D的R照明，如果使用R照明影像不清晰可使用G
或者B。
2. Matching方法是使用NCC的方式
3. 1005(mm)以下的Chip, 搜索范围设置在500um, 比1005(mm)尺寸大的Chip, 搜索范围设
置在1000um.
http://www.parmi.com
PARMI

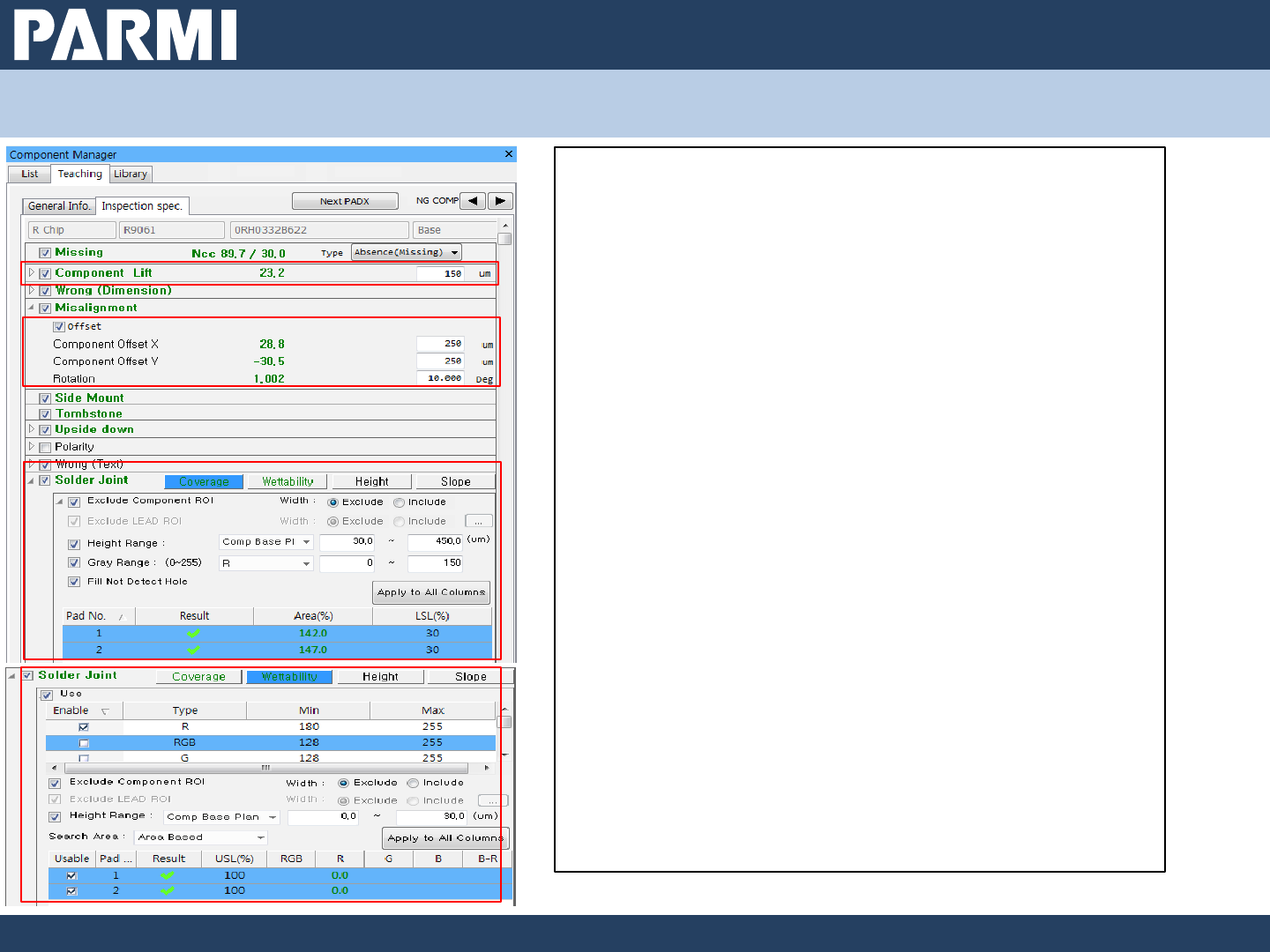

1. R CHIP检测项目设定 – 检测参数设定
1. 部品翘起设置在150㎛，0402以下的可
设置100um.
2. 偏移角度设置在9º
3. Solder Joint Coverage的设定高度范围设
置在30~450㎛ 2D亮度范围
利用R照明 设置在 0~150
LSL 40%,使用solder Roi base.
4. Solder Joint Wettability亮度范围利用R照
明设定在150~255
USL 100%
*2012的 Chip以上尺寸设定在USL 150之后
使用
