http:// ww w.parmi.com PARMI 4. Diode 检 测项目设定 – 检测参数设定 1. 极性检测是用 2D 亮度比较的的方式 利用高度表示极性的部品 , 使用 3D 检测极性 . 利用亮度比较的方式识别不了极性时 , 通过 使用 T ext 的 P olarity 检测极性 . 2. 检测 Solder Joint 时 W et tabil ity 省略 . 其他部分与 R-C Chip 统一应用

100%1 / 55
http://www.parmi.com
PARMI

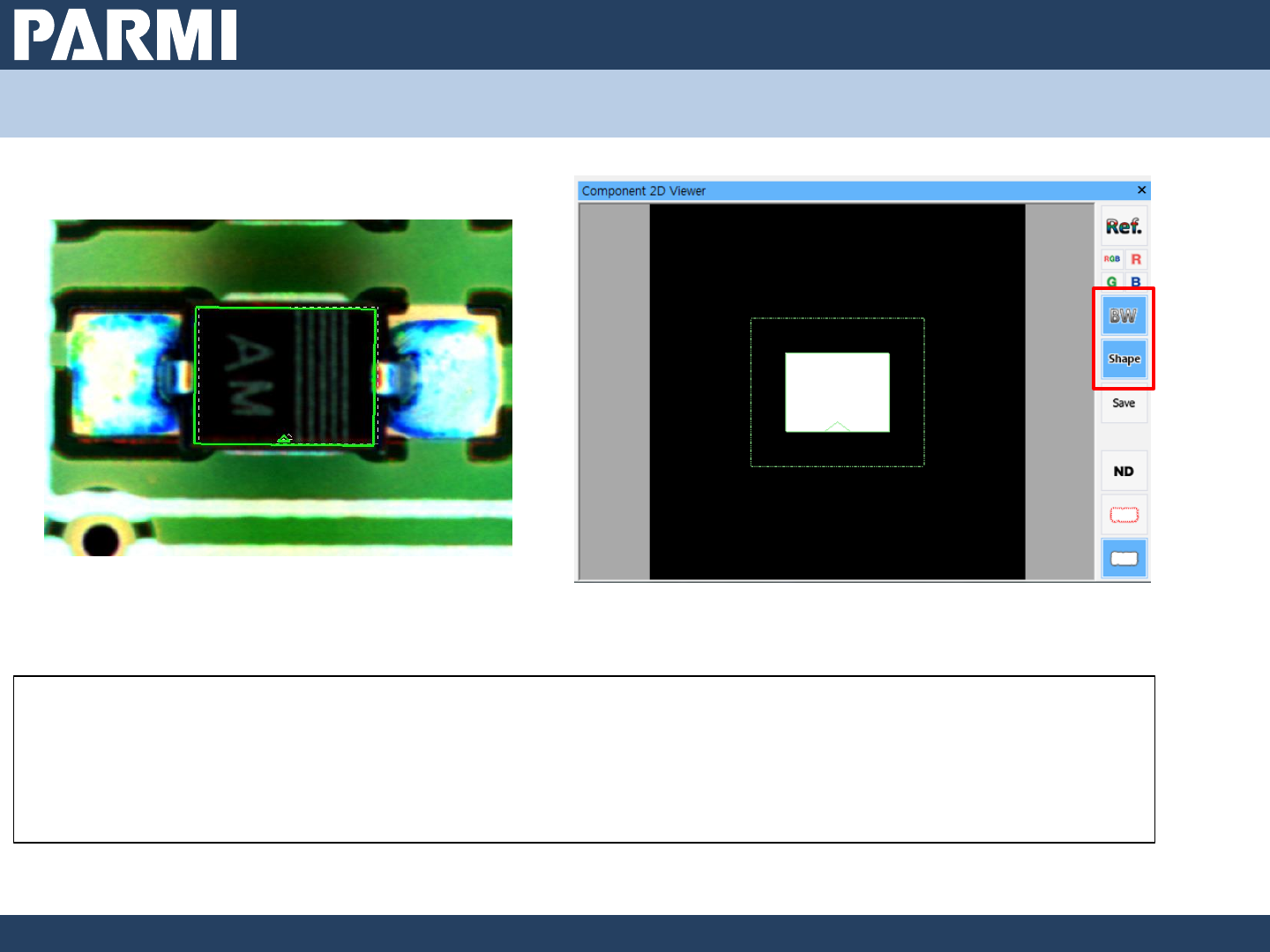

4. Diode 测项目设定 基本设定
该类型的部品使用Matching方法. 影像使用BW影像方式.
Matching方法中该类型的部品使用Shape方式.
http://www.parmi.com
PARMI

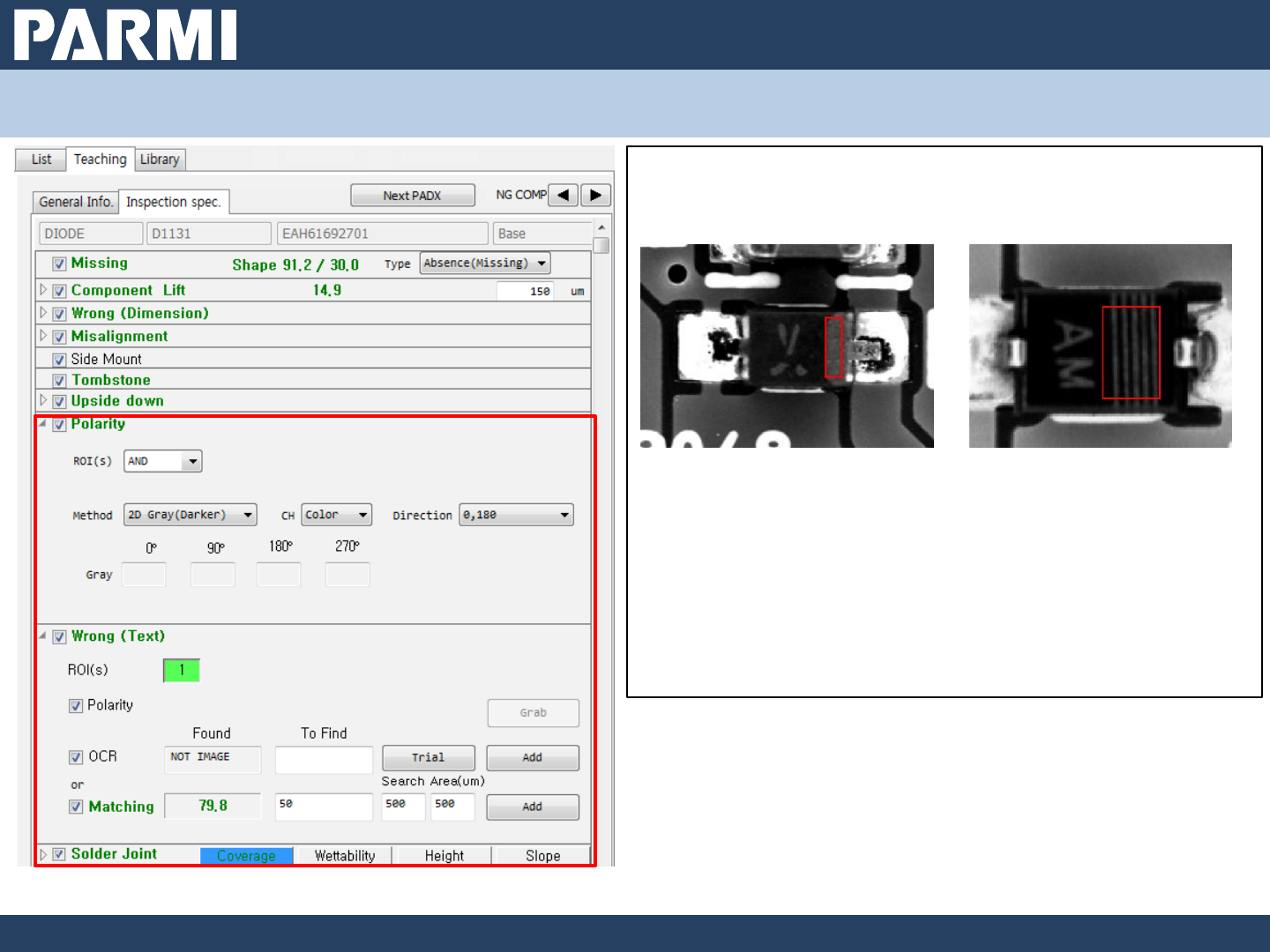

4. Diode 测项目设定 检测参数设定
1. 极性检测是用2D亮度比较的的方式
利用高度表示极性的部品,使用3D检测极性.
利用亮度比较的方式识别不了极性时,通过
使用Text Polarity检测极性.
2. 检测Solder Joint Wettability省略.
其他部分与R-C Chip统一应用
http://www.parmi.com
PARMI

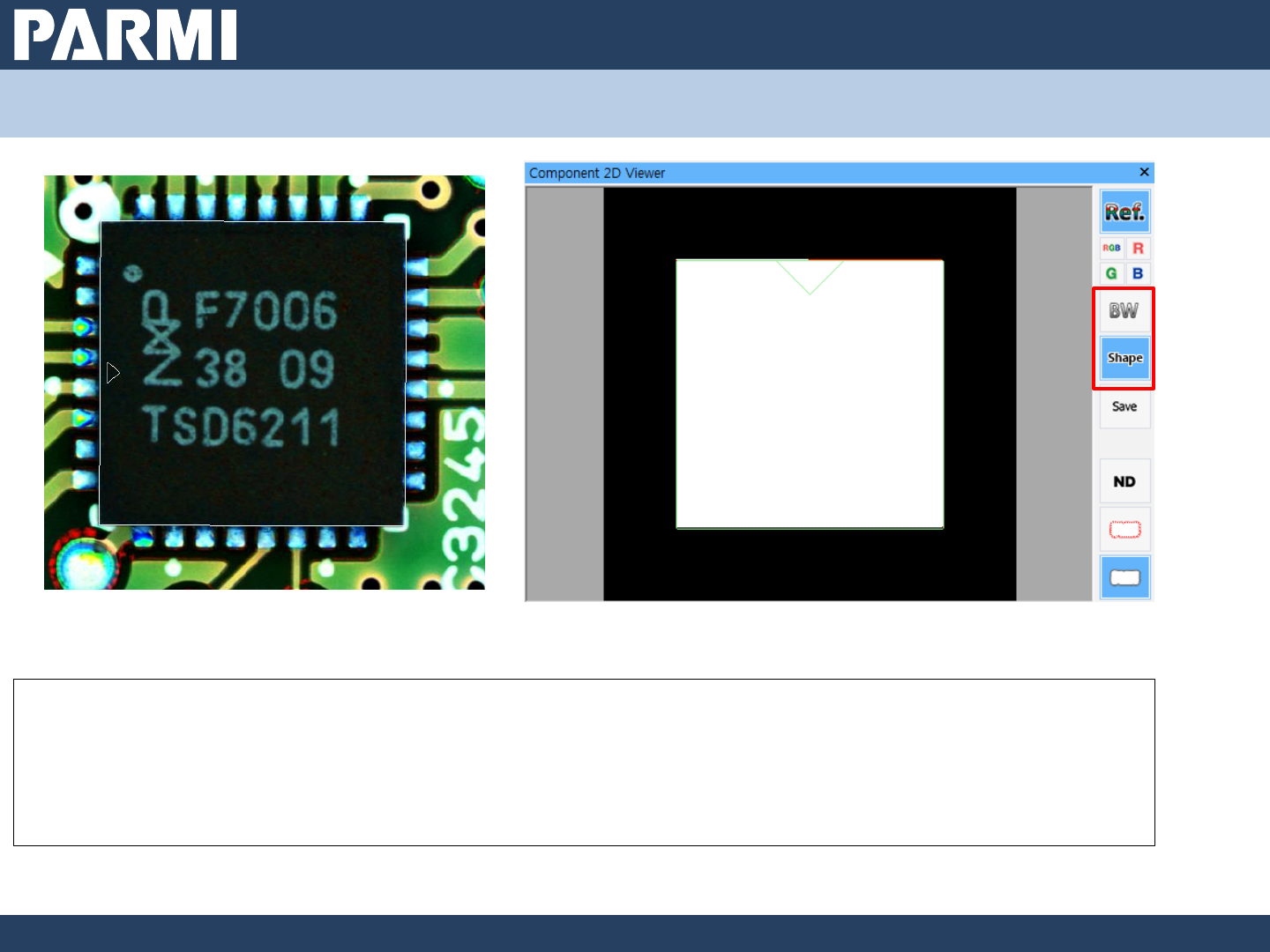

5. IC(没有Lead的情况下) 测项目设定 基本设定
该部品类型使用Matching方法,影像使用BW影像.
该部品类型使用Matching 方法中的Shape方式.
