6. IC (有Lead的情况下) 检测项目设定 – 检测参数设定

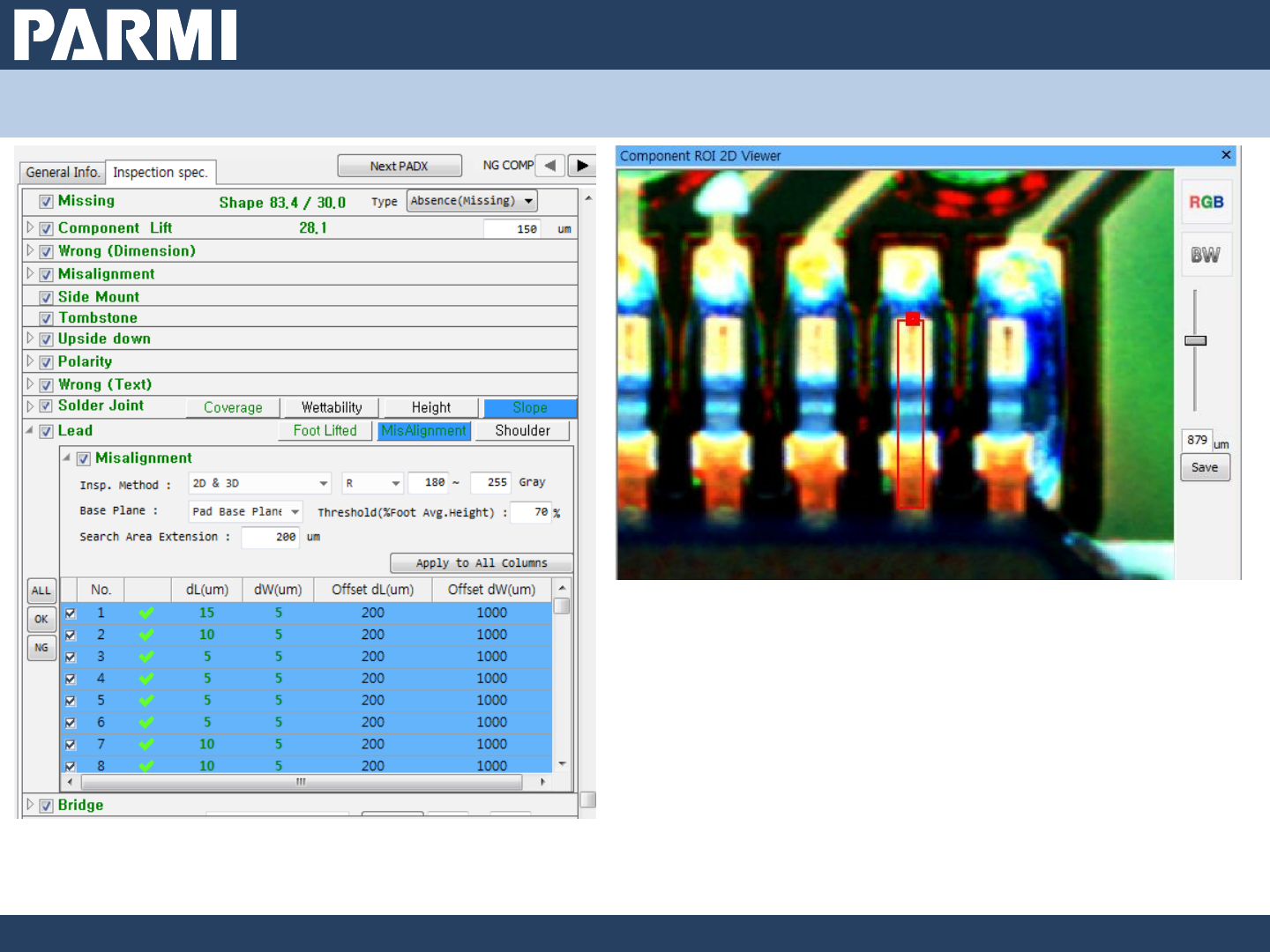

Lead 偏移检测
同时使用2D&3D检测方式
亮度范围以 R 照明 180~255的参数使用.
高度基准以Pad Base Plane为准
高度临界值为70%
dL(左右偏移) 100㎛
dW(上下偏移)㎛ 300
http://www.parmi.com
PARMI
6. IC (有Lead的情况下) 检测项目设定 – 检测参数设定

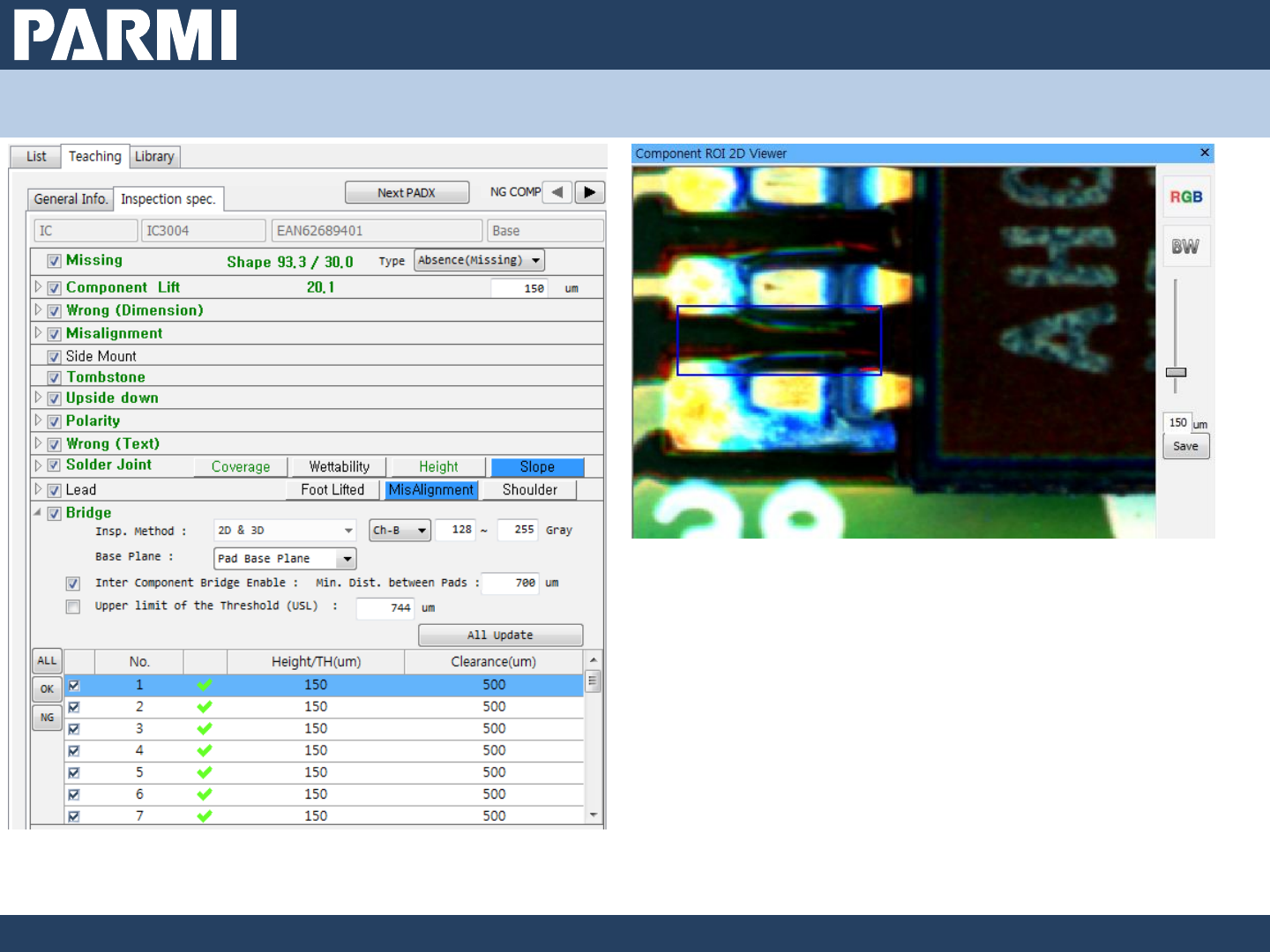

Bridge 设定
Bridge的 ROI应用到 Lead Shoulder的末端
使用2D&3D的检测方式
使用亮度B 照明的128~255的范围
高度基准以Pad Base Plane为准
高度临界值以100㎛为准
http://www.parmi.com
PARMI
7. Text ROI 设定 – 间距和尺寸一致的情况
1. 在Text ROI 生成时 以4角形分段式生成
ROI
把ROI分成Text的相应数量.
2. Matching 影像使用2D照明 Auto 影像尽
量不使用.
3. Matching分值设置在 65% Search area根
据 Text 大小设置范围.
