V 軸セットアップ HLF-20314-01 V 軸セット アップ SHEET 9/10 2. S 軸冶具パレットを S 軸レールと V 軸側に 出し入れし、 V 軸３６段目と S 軸レ ールとに 段差が無いことを確認します。 3. 段差確認後、 S 軸冶具パレットを装置外に 取り出し、シャッター 閉 ボタンをクリックして トレイ 1 のシャッターを閉じます。 4. V 軸 36 段目と S 軸レールとに段差があっ た場合には、再度手順…
V 軸セットアップ
HLF-20314-01
V 軸セットアップ
SHEET
8/10
2. 移動モードの相対移動 ボタンをクリックし
ます。
3. 相対移動欄に“-48.0 mm”と入力します。
4. シャッターとパレット押えが閉じていることを
確認して、操作パネルの START ボタンを
押します。
V 軸が 36 段目の位置へ移動します。
トレイ 1 段あたりの間隔は 12 mm のため、
48 mm 移動させることで、現在の 40 段目から
36 段目の位置へ V 軸を移動させることができ
ます。
5. 設定 ボタンをクリックします。
6. 終了 ボタンをクリックして、V 軸-1 画面を閉
じます。
7. トレイオフセット画面の計算 ボタンをクリッ
クします。
設定した 40 段目と 36 段目の高さから、37～39
段目の高さが計算されます。
8. 青色で表示されている設定 ボタンをクリッ
クします。
36 段目～40 段目の高さが設定され、メッセージ
画面に“再起動して下さい”と表示されます。
9. 再起動は行わずに、OK ボタンをクリックし
てそのまま次の手順に進みます。
4 トレイ１の 36 段目と S 軸レールとの段差を確認
します。
1. 手動操作 メニューÎカセット タブÎトレイ
1 のシャッター開 ボタンの順にクリックし
ます。
トレイ 1 のシャッターが開きます。
V 軸セットアップ
HLF-20314-01
V 軸セットアップ
SHEET
9/10

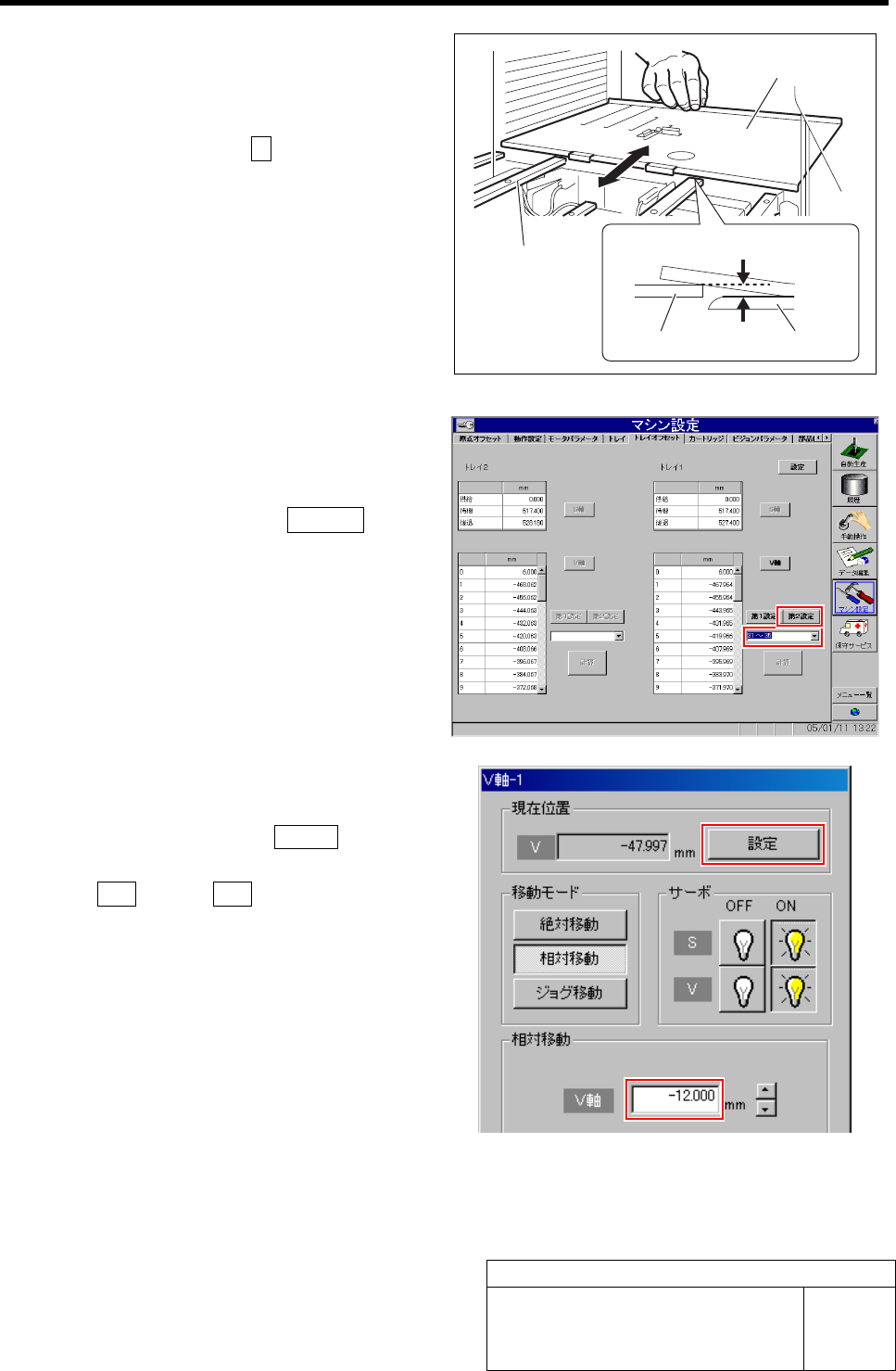

2. S 軸冶具パレットを S 軸レールと V 軸側に
出し入れし、V 軸３６段目と S 軸レールとに
段差が無いことを確認します。
3. 段差確認後、S 軸冶具パレットを装置外に
取り出し、シャッター閉 ボタンをクリックして
トレイ 1 のシャッターを閉じます。
4. V 軸 36 段目と S 軸レールとに段差があっ
た場合には、再度手順 3～4 と同様の手順
で V 軸の高さを再調整を行います。
5 トレイ 1 の V 軸 31～35 段目の高さ調整を行い
ます。
1. トレイオフセット画面のプルダウンメニュー
から“31～35”を選択し、第 2 設定 ボタン
をクリックします。
V 軸-1 の操作画面が表示されます。
2. V 軸を現在の 36 段目から 35 段目へと移動
させるために、相対移動欄に“-12.0 mm”と
入力し、操作パネルの START ボタンを押
します。
3. 設定 ボタンÎ終了 ボタンの順にクリックし
て、V 軸-1 画面を閉じます。
4. 手順 4 と同様の手順で、V 軸３５段目と S 軸
レールとの段差を確認および調整します。
5. 手順 3～4 と同様の手順で、V 軸 31 段目の
高さ調整（第 1 設定）を行います。
S 軸レール
S 軸レール
V 軸
S 軸冶具パレット
段差
V 軸セットアップ
HLF-20314-01
V 軸セットアップ
SHEET
10/10
6 V 軸 26～30、21～25、16～20、11～15、6～10、1～5 段目の高さ調整も手順 5 と同様の手順で行い
ます。
7 トレイ 2 側の V 軸セットアップを行います。
トレイ 1 側の［V 軸の原点設定］と、［トレイユニット各段の V 軸高さ設定］と同様の手順で、トレイ 2 側の V 軸セットアッ
プを行ってください。
8 トレイ 1、トレイ 2 の V 軸セットアップ終了後、装置を再起動させます。
・ V 軸の各トレイの高さを装置に記憶させるために、装着運転前には必ず装置を再起動させてください。
・ トレイ扉のドグと、ハンディーコンソールは、次項「S 軸セットアップ」でも使用するため、そのまま取り付けて
おきます。
