S 軸セットアップ HLF-20315-01 S 軸セット アップ SHEET 9/10 10 トレイ 2 側の S 軸セットアッ プを行います。 トレイ 1 側と同様の手順で、［ S 軸可動部の位置調整］と［トレイ吸着原点のセットアップ］を行ってください。 11 トレイ吸着原点冶具を取り外します。 1. S 軸可動部両端のボタンを押しながら、トレ イ吸着原点冶具を取り外します。 12 冶具ノズル 3 を取り外します。 1. 自動生産 …

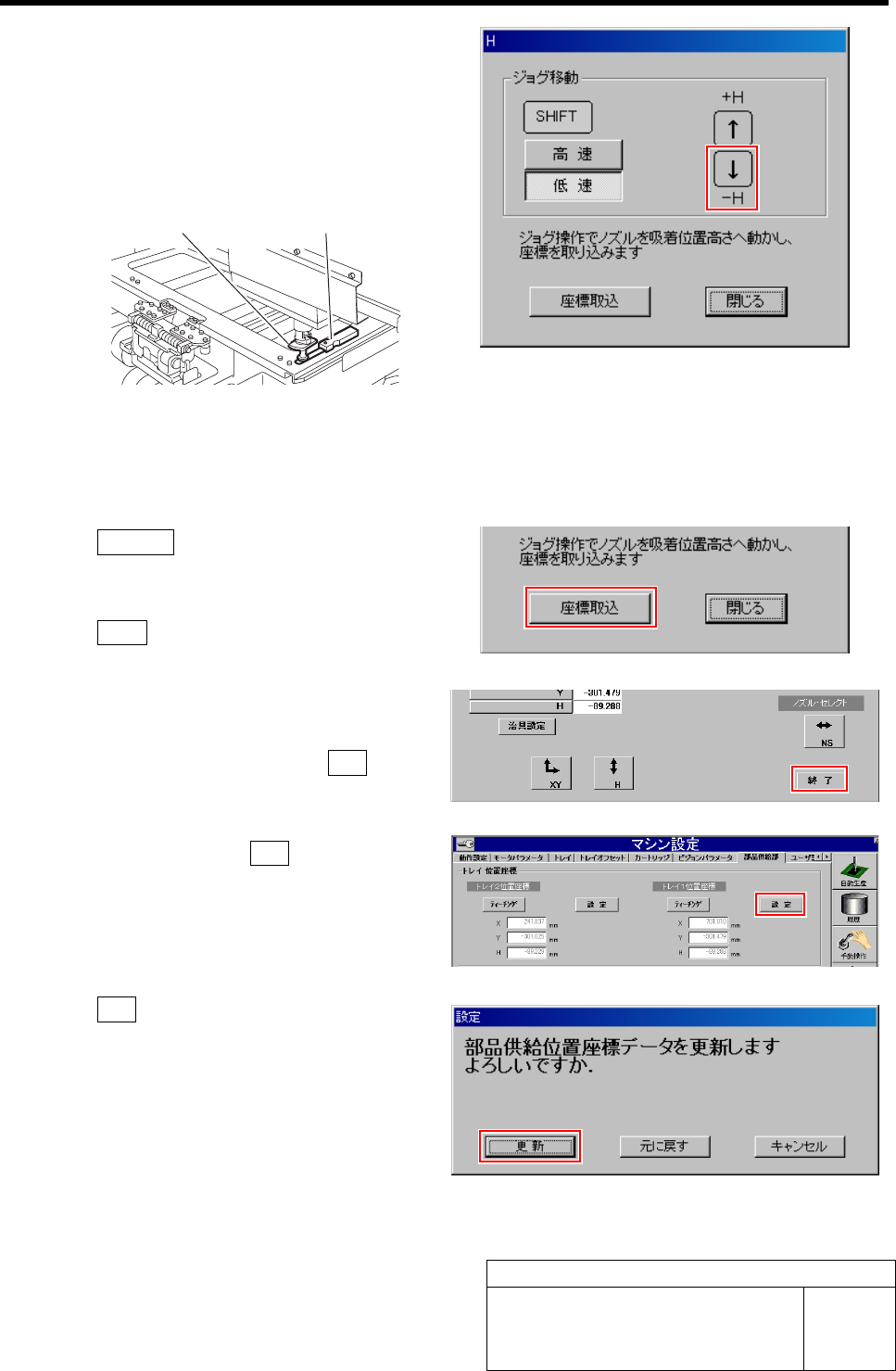

S 軸セットアップ
HLF-20315-01
S 軸セットアップ
SHEET
8/10
7. ジョグ移動で冶具ノズル 3 をトレイ吸着原点
冶具上 0.02 mm の位置まで下降させま
す。
8. 冶具ノズル 3 とトレイ吸着原点冶具との隙間
は、0.02 mm のシックネスゲージで確認し
ます。
9. 隙間調整後、シックネスゲージを抜き、低速
ジョグ移動で下カーソルキーを 2 回押しま
す。
H 軸が 0.02 mm 下降します。
10. 座標取込 ボタンをクリックします。
現在の H 軸高さ（トレイ吸着高さ）が取り込まれま
す。
11. 閉じる ボタンをクリックして、トレイ位置ティ
ーチング画面に戻ります。
9 手順 7、手順 8 で取り込んだトレイ吸着位置座
標を装置に登録します。
1. トレイ位置ティーチング画面の終了 ボタン
をクリックして、部品供給部画面に戻りま
す。
2. トレイ 1 位置座標の設定 ボタンをクリックし
ます。
メッセージ画面に“部品供給位置座標データを
更新します”と表示されます。
3. 更新 ボタンをクリックします。
トレイ吸着位置座標が装置に登録されます。
冶具ノズル 3
シックネスゲージ
S 軸セットアップ
HLF-20315-01
S 軸セットアップ
SHEET
9/10
10 トレイ 2 側の S 軸セットアップを行います。
トレイ 1 側と同様の手順で、［S 軸可動部の位置調整］と［トレイ吸着原点のセットアップ］を行ってください。
11 トレイ吸着原点冶具を取り外します。
1. S 軸可動部両端のボタンを押しながら、トレ
イ吸着原点冶具を取り外します。
12 冶具ノズル 3 を取り外します。
1. 自動生産 メニューÎ機種切替 タブÎ
ノズルカートリッジ交換 ボタンの順にクリッ
クします。
2. 操作パネルの START ボタンを押します。
ヘッド部がノズルカートリッジの交換位置に移動
します。
インターロックを ON にした状態で、ノズルカート
リッジ交換 ボタンをクリックしてください。
3. ノズルカートリッジの両側のボタンを押しな
がら、ノズルカートリッジを引き抜きます。
4. ノズルカートリッジ No.1 にある冶具ノズル 3
（上側）を取り外します。
5. ノズルカートリッジを元の位置にセットし
ます。
6. 閉じる ボタンをクリックして、ノズル交換完
了のメッセージ画面を閉じます。
13 S 軸冶具パレットを取り出します。
1. HI 画面を表示させた状態で、操作パネルの ORG ボタンを押します。
装置が原点復帰します。
2. パレット押さえを開けて、S 軸冶具パレットを取り出します。
トレイ吸着原点冶具 ボタン
S 軸ピン
トレイ吸着原点冶具
S 軸セットアップ
HLF-20315-01
S 軸セットアップ
SHEET
10/10
14 扉インターロック部のドグと、ハンディーコンソ
ールを取り外します。
1. ハンディーコンソールの ACTV ボタンを押
しながら、CHG ボタンを押します。
装置の制御権限がハンディーコンソール側に移
ります。
2. 「1.Tray1 Xchg.」が選択された状態で、ハ
ンディーコンソールの ENTER ボタンを押
します。
トレイ 1 扉のロックが解除されます。
Parts Refill
Parts-OUT Tray.#
1.Tray1 Xchg.
2.Tray2 Xchg.
[0014]
3. 扉インターロック部のドグを取り外します。
4. パレット押さえを閉じます。
5. トレイ 1 扉を閉めます。
6. ハンディーコンソールの END ボタンを押
します。
装置の制御権限がハンディーコンソールから装
置側に戻ります。
7. ハンディーコンソールを装置背面のコネクタ
から取り外します。
パレット押さえ
トレイ 1 扉
ドグ
ハンディー
コンソール
