吸着位置セットアップ HLF-20316-01 吸着位置セットアップ SHEET 3/1 1 XY 座標位置ティーチング ［作業手順］ 1 カセット位置一括ティーチング画面を表 示しま す。 1. 位置座標の ▼ティーチング ボタンをクリッ クし、ドロップダウンメニューを表示さ せま す。 2. ドロップダウンメニューの 冶具 をクリックし ます。 カセット位置一括ティーチング（冶具使用）画面 が表示されます。 2 冶具の設定を行います…
吸着位置セットアップ
HLF-20316-01
吸着位置セットアップ
SHEET
2/11
2 吸着ポイント冶具をセットします。
1. カセットテーブルの Z10１に吸着ポイント冶
具をセットします。
3 操作パネルの ORG ボタンを押して、原点復帰を行います。
4 カセット位置座標を開きます。
1. マシン設定 メニューÎ部品供給部 タブ
の順にクリックします。
部品供給部画面の左部分にカセット位置座標
が表示されます。
吸着ポイント冶具
カセット位置座標
吸着位置セットアップ
HLF-20316-01
吸着位置セットアップ
SHEET
3/11
XY 座標位置ティーチング
［作業手順］
1 カセット位置一括ティーチング画面を表示しま
す。
1. 位置座標の▼ティーチング ボタンをクリッ
クし、ドロップダウンメニューを表示させま
す。
2. ドロップダウンメニューの冶具をクリックし
ます。
カセット位置一括ティーチング（冶具使用）画面
が表示されます。
2 冶具の設定を行います。
1. #1 をクリックして、冶具カセット位置番号の
入力欄に「101」と入力します。
2. スペーサ厚みの欄に、H 軸座標位置ティー
チングで使用するシックネスゲージの厚み
「0.03」を入力します。
スペーサ厚みの値は、H 座標を取り込む際のオ
フセット値になります。
3. NS ボタンをクリックして、NS 軸画面を表
示させます。
4. ティーチングに使用する 2 番のノズルカート
リッジ番号（冶具ノズル 4）をクリックし、操作
パネルの START ボタンを押します。
ノズルカートリッジ No.2 に取り付けられている冶
具ノズル 4 が選択されます。
5. 終了 ボタンをクリックして、NS 軸画面を閉
じます。
吸着位置セットアップ
HLF-20316-01
吸着位置セットアップ
SHEET
4/11

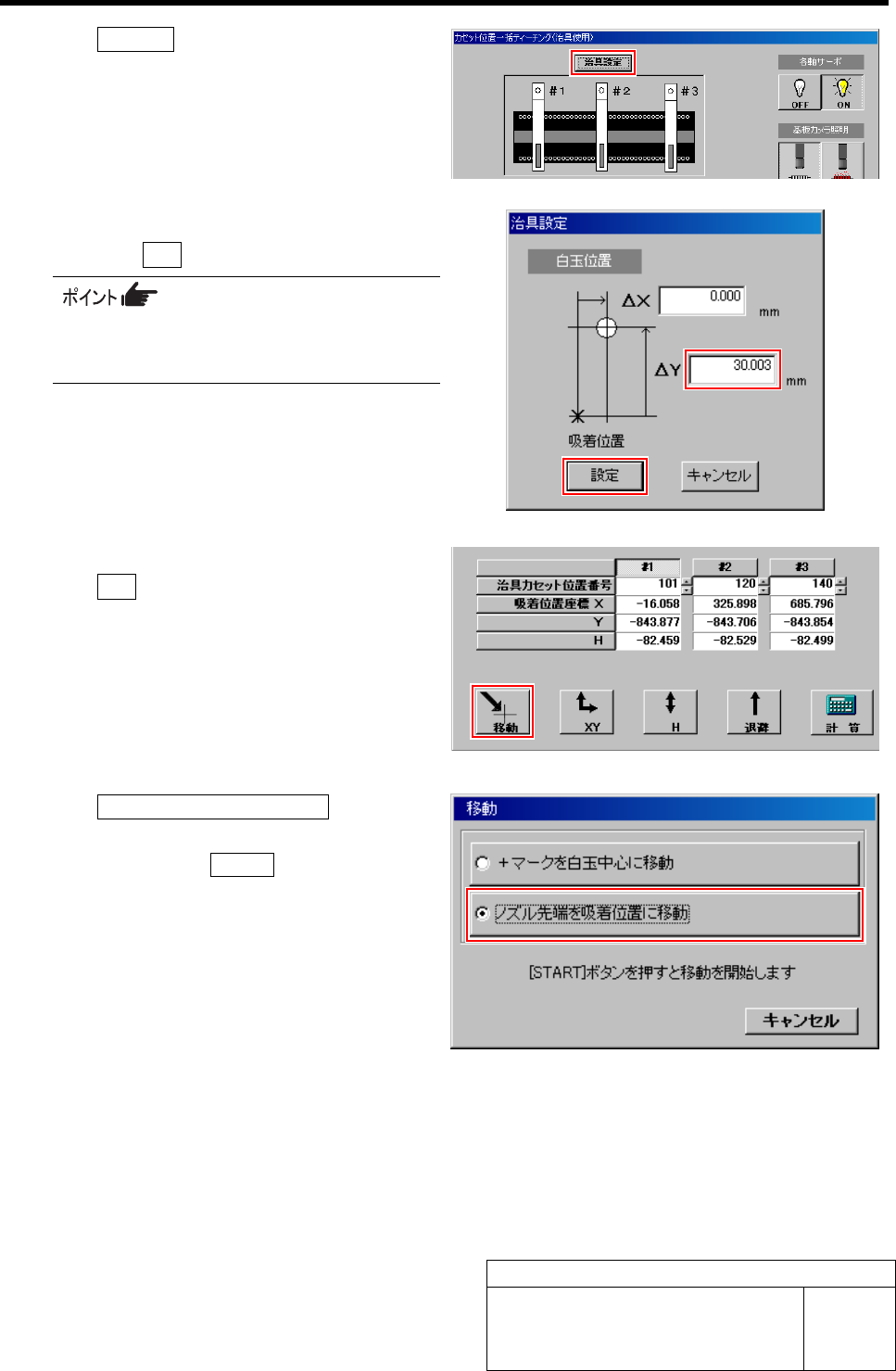

6. 冶具設定 ボタンをクリックし、冶具設定画
面を開きます。
7. ΔY 欄に吸着ポイント冶具のピッチ値を入
力し、設定 ボタンをクリックします。
ΔY 欄に入力するピッチの値は、吸着ポイント
冶具の側面に貼られているシールに書かれて
います。
3 冶具ノズル 4 を吸着ポイントへ移動させます。
1. 移動 ボタンをクリックします。
移動画面が表示されます。
2. ノズル先端を吸着位置に移動 ボタンをクリ
ックします。
3. 操作パネルの START ボタンを押します。
冶具ノズル 4 の先端が吸着ポイントへ自動的に
移動します。
